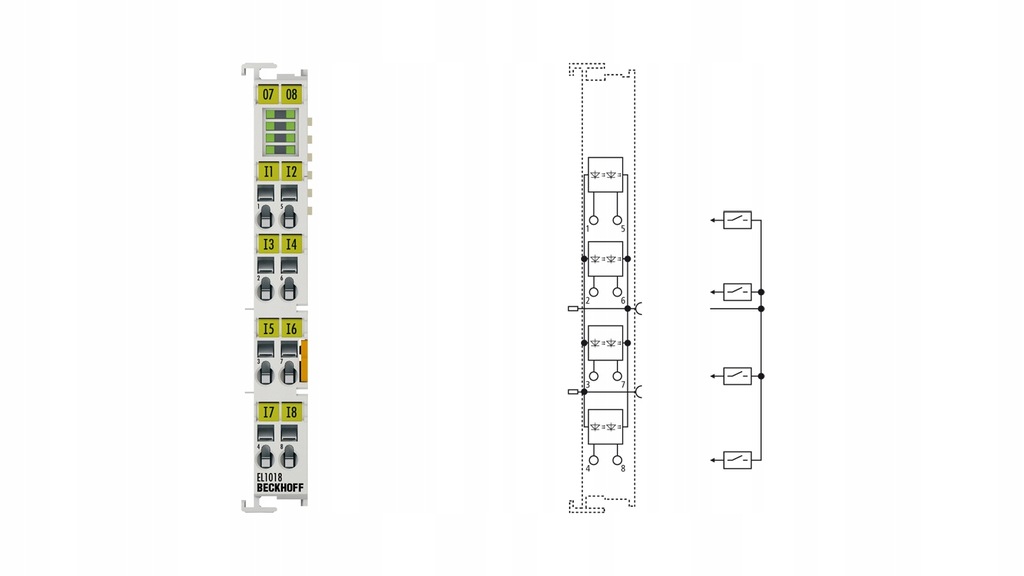

EL1018 EtherCat 8 Kan BECKHOFF Terminal Wejsciowy

✅ Cyfrowy terminal wejściowy EL1018 odbiera binarne sygnały sterujące 24 V z poziomu procesu i przesyła je w postaci galwanicznie izolowanej do jednostki automatyki wyższego poziomu.

✅ Każdy terminal EtherCAT ma osiem kanałów, które wskazują stan sygnału za pomocą diod elektroluminescencyjnych.

Cechy szczególne:

• specyfikacja wejścia typ 1/3
• małe opóźnienie dzięki szybkiemu filtrowi wejściowemu 10 µs
• nadające się na przykład do czujników indukcyjnych lub pojemnościowych

✅ Dane techniczne: EL1018

• Technologia połączeń: 1-przewodowy
• Specyfikacja: EN 61131-2, typ 1/3
• Liczba wejść: 8
• Napięcie nominalne: 24 V prądu stałego (-15 %/+20 %)
• Napięcie sygnału „0”.: -3…+5 V (EN 61131-2, typ 3)
• Napięcie sygnału „1”.: 11…30 V (EN 61131-2, typ 3)
• Prąd wejściowy: typ. 3 mA (EN 61131-2, type 3)
• Filtr wejściowy: typ. 10 µs
• Rozproszone zegary: –
• Styki mocy poboru prądu: typ. 2 mA + load
• Pobór prądu E-bus: typ. 90 mA
• Izolacja elektryczna: 500 V (magistrala elektryczna/potencjał pola)
• Konfiguracja: brak adresu lub ustawienia konfiguracji
• Cechy szczególne: standardowe złącze wejściowe dla szybkich sygnałów (filtr 10 μs)
• Waga: około. 55 gr
• Temperatura pracy/przechowywania: -25…+60°C/-40…+85°C
• Wilgotność względna: 95%, bez kondensacji
• Odporność na wibracje/wstrząsy: zgodny z EN 60068-2-6/EN 60068-2-27
• Odporność/emisja EMC: zgodny z EN 61000-6-2/EN 61000-6-4
• Chronić. ocena/instalacja poz.: IP20/patrz dokumentacja
• Okablowanie wtykowe: dla wszystkich terminali ESxxxx
• Atesty/oznaczenia: CE, UL, ATEX, DNV GL
• Oznakowanie Ex: II 3 G Ex nA IIC T4 Gc
