Ekspander wyprowadzeń GPIO I2C i sterownik diod LED - AW9523 - STEMMA AT/Qwiic - Adafruit 4886

Ekspander wyprowadzeńGPIO orazsterownik diod LED. Wyposażony w układ AW9523 , dostarcza aż 16 dodatkowych wejść / wyjść GPIO. Wykorzystuje magistralę I2C do komunikacji z podłączonymi elementami. Daje możliwość podłączenia aż czterech ekspanderów, dzięki dostępności czterech adresów I2C . Pozwala na sterownie diodami LED w zakresie 256-stopniowego ściemniania liniowego. Zasilany napięciem w zakresie od 2,5 V do 5,5 V.

Indeks: ADA-19252

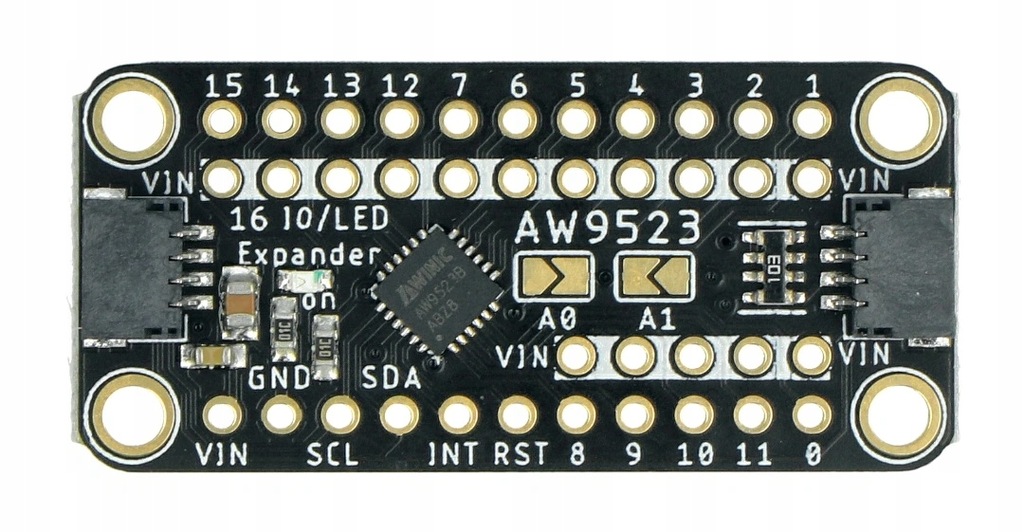

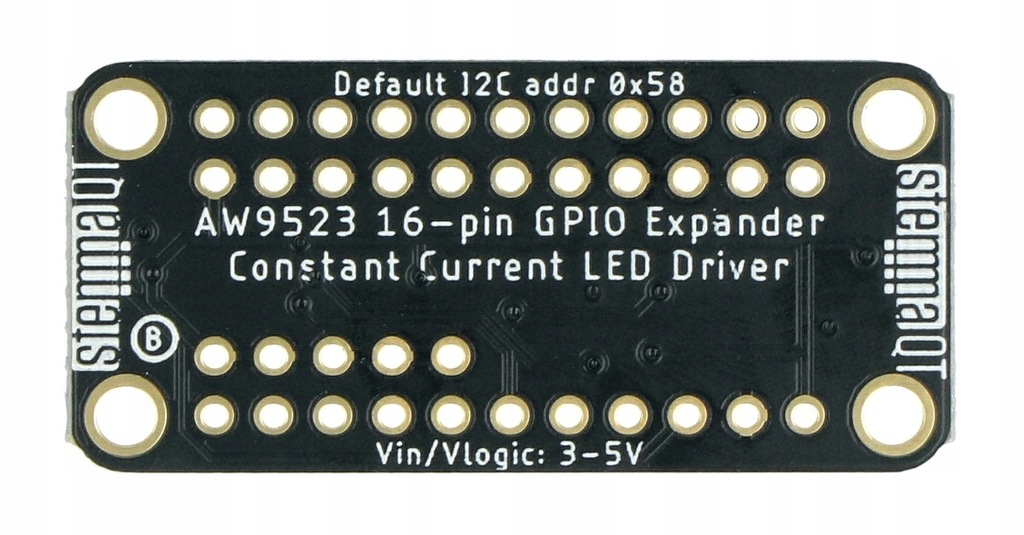

Opis wyprowadzeń

Moduł posiada wyprowadzenia w postaci pól lutowniczych , do których należy przymocować zawarte w zestawie złączagoldpin . Alternatywnie, element wyposażono także w złącza STEMMA QT / Qwiic , za pomocą których możliwe jest wygodne podłączenie modułu z płytką kontrolera - bez konieczności dodatkowego lutowania.

• VIN - pin zasilania
• GND - masa układu
• SCL - pin logiczny, linia zegara interfejsu I2C
• SDA - pin logiczny, linia danych interfejsu I2C
• STEMMA QT /Qwiic - złącze połączeniowe
• GPIO 0 - GPIO 15 - piny wejścia / wyjścia
• INT - pin przerwania, ostrzegający o zmianie wartości na wejściu
• RST - pin reset
• Zworka A0 iA1 - zworki konfigurujące adres interfejsu komunikacyjnego

Specyfikacja techniczna modułu

• Układ: AW9523
• Typ modułu: ekspander wyprowadzeń i sterownik diod LED
• Ilość wejść / wyjść: 16
• Ściemnianie liniowe diod LED: 256-stopniowe w trybie sterowania
• Konfiguracja GPIO: niezależne, dowolnie konfigurowalne
• Interfejs komunikacyjny: I2C (adres wybierany za pomocą zworki AD1 / AD0)
• Adres interfejsu I2C:
• domyślny: 0x58
• alternatywny: 0x59, 0x5A, 0x5B
• Wyprowadzenia SDA, SCL, SHDN i wszystkie GPIO mogą akceptować wejście logiczne 1,8 V
• Ochrona ESD: ± 4000 V HBM (standard MIL-STD-883H Method 3015.8）
• Zasilanie: od 2,5 V do 5,5 V
• Wyprowadzenia:
• pola lutownicze
• złącza STEMMA QT / Qwiic
• Wymiary: 38 x 17,8 x 4,5 mm
• Masa: 2,5 g

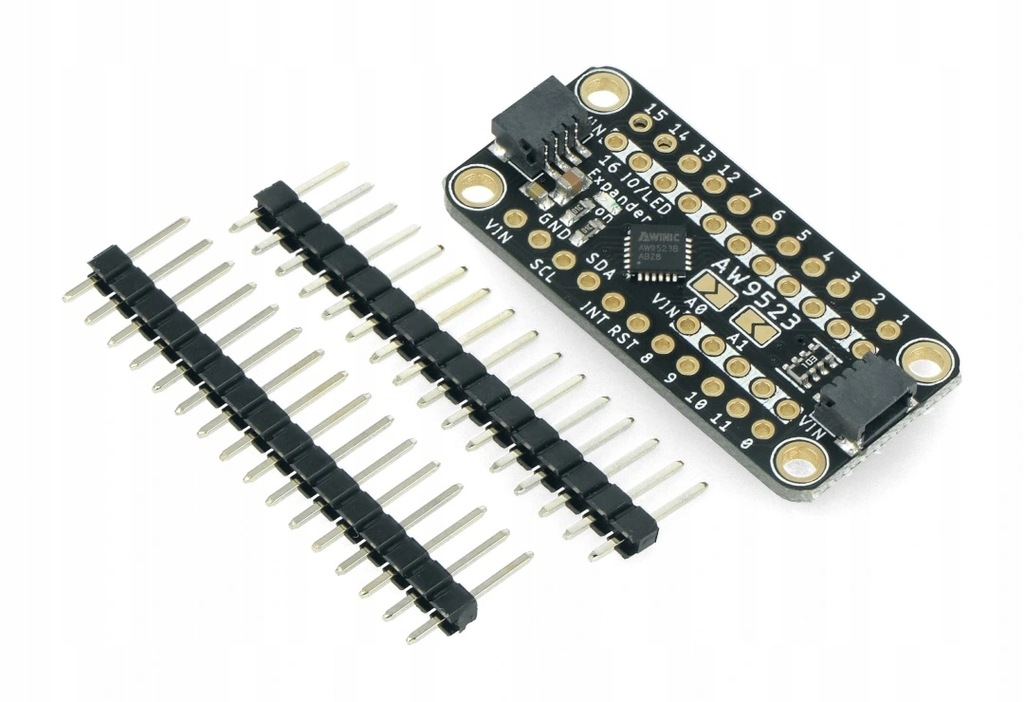

Zawartość zestawu

• Moduł ekspandera i sterownika LED AW9523
• Złącza goldpin - raster 2,54 mm
