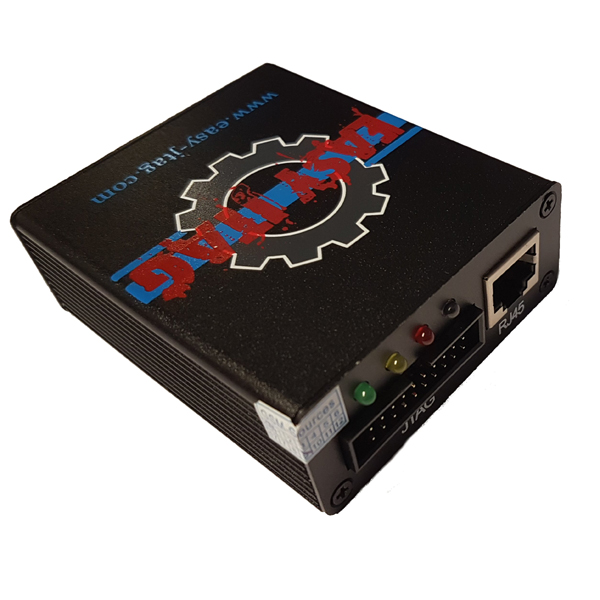

Easy Z3X Plus FULL (Easy Jtag Plus Box) to najnowszy interfejs eMMC/JTAG dobrze już znanej grupy Z3x, której firma Multi-COM jest oficjalnym przedstawicielem. Stworzony przez nią interfejs to urządzenie które nie tylko służy do naprawy bootloadera ale posiada wbudowany PinFinder dzięki któremu możemy odnaleźć pinout JTAG w ciągu kilku sekund. Box wspiera tez w najnowszej wersji pełna 8 bitową transmisję ISP. Dodatkowo Box posiada w pełni funkcjonalny moduł komunikacyjny Fbus oraz SPI, dzięki czemu możliwe będzie flashowanie naprawionego telefonu bez dodatkowych urządzeń.EASY JTAG MOŻESZ ROZBUDOWAĆ O WSZYSTKIE DOSTĘPNE AKTYWACJE Z3X W KAZDEJ CHWLI - MOŻESZ TEŻ ZAKUPIĆ BOXA Z FABRYCZNĄ AKTYWACJĄ DODATKOWA NA NP. SAMSUNGA I DODATKOWO DOKUPIĆ KOMPLET KABLI SAMSUNG Z3X (PATRZ NA DOLE STRONY W DEDYKOWANYCH KAMPLETACH KABLI)Różnice konstrukcyjne pomiędzy dotychczasowym interfejsem- użyty wysokowydajny procesor AT SAM3X8E w stosunku do LPC1768 użytego w starszej edycji- w pełni sterowany cyfrowy (PWM) układ zasilania z kontrolą ADC- dodatkowe wejście na microUSB w przypadku wymagania dodatkowego zasilania- zabezpieczenie przeciwprzeciązeniowe dla lini VCC/VCCq- zaktualizowana obsługa USB 2.0- możliwość komunikacji ISP w trybie 1 i 4 bitowym- możliwość komunikacji Direct w trybie 8 bitowym- zintegrowany ukłąd do obsługi pamięci NAND (NFC z 4 Kb RAM i kontrolą ECC)- zintegrowany układ dla i2C/SPI oscylujący do 65MhzZalety nowego rozwiązania:- komunikacji BOX->PC zwiększzona do 35 Mb/s- komunikacja ISP zwiekszona do 4MB/s- komunkacja Direct 8 bit zwiekszona do 26 Mb/s- pełne wsparcie dla Win 8/8.1/10Obsługiwane chipsety:

• Generic ARM Cores: ARM7, ARM9 (ARM920, ARM926, ARM946), ARM11, CORTEX-A8,CORTEX-A9;

• Qualcomm QSC Family: QSC1100, QSC1110, QSC6010, QSC6020, QSC6030, QSC6055, QSC6085, QSC6240, QSC6270;

• Qualcomm MSM Family: MSM6000, MSM6150, MSM6245, MSM6246, MSM6250, MSM6250A, MSM6260, MSM6275, MSM6280, MSM6280A, MSM6281, MSM6800A, MSM6801A, MSM6290, MSM7225, MSM7227, MSM7625, MSM7627, MSM7230, MSM8255, MSM8255T, MSM8260;

• Qualcomm QSD Family: QSD8250, QSD8650;

• Marvell/XScale Family: PXA270, PXA271, PXA272, PXA310, PXA312, PXA320.

• Samsung Processors: S5P6422, S5PV310,S5PC110,S5PC210

  Obsługiwane aktualnie kontrolery pamięci:

• OneNAND Memory> (connected directly to the MCU’s address space);

• CFI Compliant NOR Memory with CFI Command sets 0×0001, 0×0002, 0×0200 and 0×0003;

• NAND Controller in MSM6250, MSM6250A;

• NAND Controller in QSC6055, QSC6085, QSC6240, QSC6270;

• NAND Controller in MSM6245, MSM6246, MSM6270, MSM6275, MSM6280, MSM6280A, MSM6281, MSM6290, MSM6800A, MSM6801A;

• NAND Controller and OneNAND Controller in MSM7225, MSM7227, MSM7625, MSM7627;

• NAND Controller in MSM7200, MSM7200A, MSM7201A, MSM7500, MSM7500A, MSM7501A, MSM7600;

• NAND Controller in QSD8250, QSD8650;

• eMMC Controller #2 in MSM7230, MSM8255, MSM8255T;

• eMMC Controller #0 in S5PC110;

• eMMC Controller #0 in S5PC210;

  Specyfikacja

  - super szybki interfejs w pełni wykorzystujący możliwośći USB 2.0 (upload nawet do 80 mb/s)

  - mozliwość sterowania wymogiem podłączenia szyny RTCK

  - kontrola zasilania na szynie VREF (pełny podgląd co dzieje się z podłączonym układem)

  - architektura ARM20 JTAG - 20 wtykowe gniazdo pasuje do wszytskich JIGow

  - RJ45 MultiPort UFS3/Unibox - wbudowany Uni Box umożliwiający komunikacje Rx/Tx czyli flashowanie bez dodatkowych urządzeń

  - wbudowany kontroler zasilania ADC/DAC - ustawianie zasilanie od 1.8 do 3.8V

  - wbudowany PinFinder umożliwiajacy odszukiwanie pinoutu podlaczonego urządzenia

  Możliwości:

  - obsługa ARM7/ARM9/ARM11 PXA3xx, PXA270, Cortex-A8, OMAP850, Cortex-A9 Dual

  - mozliwość zmiany i napawy IMEI w telefonach

  - mozliwość zmiany CID/koloru w telefonach

  - mozliwość odblokowania telefonów

  - mozliwosc przypisania liniom wejściowo/wyjściowym na zlaczu IDC okreslonych sygnalow wyjsciowo/wejsciowych (pełna konfiguracja

  - jedno przyciskowy system naprawczy dla telefonów/urządzeń

  - możliwość podpięcia kilku urządzeń komunikujących się poprzez JTAG dzięki kontrolerowi TAP

  - możliwość wyboru częstotliwości zegara TCK

  - możliwość zatrzymania rdzenia/jądra (w tym przypadku NTRST nie zmienia stanu)

  - możliwość restartu rdzenia/jądra

  - bezpośredni odczyt pamięci (8/16/32-bit lub bulk)

  - bezpośredni zapis pamięci (8/16/32-bit lub bulk)

  - dostęp do zmiennych kontrolnych (coprocessor 15)

  - poszukiwanie pinoutu JTAG za pomocą unikalnego systemu stworzonego przez EasyJTAG Z3X

Cena rynkowa około 800zł tutaj masz za 400zł z fakturą
