Opis przedmiotu

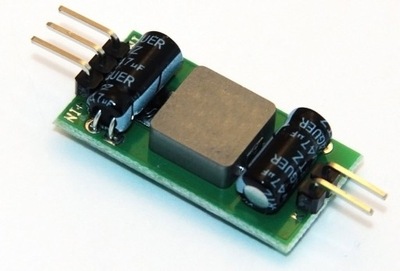

Przetwornica P4115H STEP-DOWN (obniżająca napięcie), pracująca jako źródło prądowe (stabilizacja prądu), o wydajności max 770mA. Prąd ustala się za pomocą zworek w czterech zakresach. Wejściem DIM można sterować jasność świecenia diod LED napięciem od 0,4V (brak świecenia) do 2,5V (maksymalne świecenie) oraz napięciem PWM TTL. Napięcie wejściowe od 6V do 30V zapewnia dużą uniwersalność w podłączaniu diod LED, od 1 do 14 szt. 1W i od 1 do 7 szt. 3W.

Płytka jest trochę większa z powodu zastosowania większego dławika w celu uzyskania większej sprawności drivera a zarazem mniejszego wydzielania ciepła. Scalak PT4115 ma większą sprawność w niższej temperaturze.

Parametry techniczne:
- Napięcie zasilania 6V - 30V DC.
- Minimalne napięcie Uwe-Uwy - 2V.

 - Minimalne napięcie wyjściowe 0V, stabilizacja prądu na zwarciu.
- Prąd wyjściowy ustawiany mostkiem z cyny (dolutowanie rezystorów do ścieżki prądowej):

Wykresy dla drivera wykonanego w wersji 680mA dla 6 LED (Uf=3,5V) i 24V zasilania, tolerancja prądu +/-4%.

Rezystor 4xR560 (ustawienie fabryczne).

Rezystor 3xR560.

Rezystor 2xR560

Rezystor R560.

Jest też inna wersja P4115L z innymi mniejszymi prądami do kupienia w naszym sklepie, są tam 3 sztuki rezystorów R560 i jeden 1R00.


- Rozłączona masę wejściowa i wyjściowa, minus wyjściowy nie może być połączony z minusem wejściowym.
- Napięcie PWM od 2,5V do 5V.

- Maksymalna częstotliwość PWM 50kHz przy 500kHz przełączania przetwornicy. Parametr podany przez producenta scalaka.

- Zakres regulacji prądu przez PWM 100Hz - 5000:1

- Napięcie regulacji liniowej 0,4V do 2,5V, zmiana prądu od 0% do 100%.
- Napięcie wyłączające przetwornicę (wejście DIM) poniżej 0,4V, pobór prądu spada do 100uA.
- Sprawność 80% - 97%. Mała sprawność dla jednego LED, duża dla siedmiu LED.
- Częstotliwość pracy 200kHz do 900kHz.

- Wymiary PCB (bez pinów): 25,7mm x 15,1mm wysokość 9mm.

- Zabezpieczenie przed zwarciem.
- Zabezpieczenie przed przegrzaniem.
- Odporność na nie podłączenie odbiornika prądu.
- Brak zabezpieczenia przed odwrotnym podłączeniem zasilania!.

Driver od strony elementów SMD. Widać 3 rezystory SMD, jeden jest na stałe przylutowany a następnymi ustala się prąd. Najmniejszy prąd jest gdy nie są dolutowane dwa rezystory R560. Następna wartość jest po dolutowaniu rezystora który jest zaraz obok przylutowanego na stałe 1R00. Trzecią wartość prądu uzyskujemy przez dolutowanie rezystora znajdującego się dalej. Czwartą wartość największą prądu uzyskuje się po dolutowaniu obu rezystorów R560. Rezystory znajduję się zaraz pod scalakiem, na zdjęciu oba są dolutowane. Uwaga, ten na krawędzi składa się z dwóch R560. Zdjęcie wersji L, H ma rezystor R560 zamiast 1R00.

Nasza firma jest producentem tej przetwornicy.
W razie problemów oferujemy naszym klientom pomoc techniczną.

Dane katalogowe PT4115

Schemat podłączenia drivera dla płynnej regulacji prądu potencjometrem.
