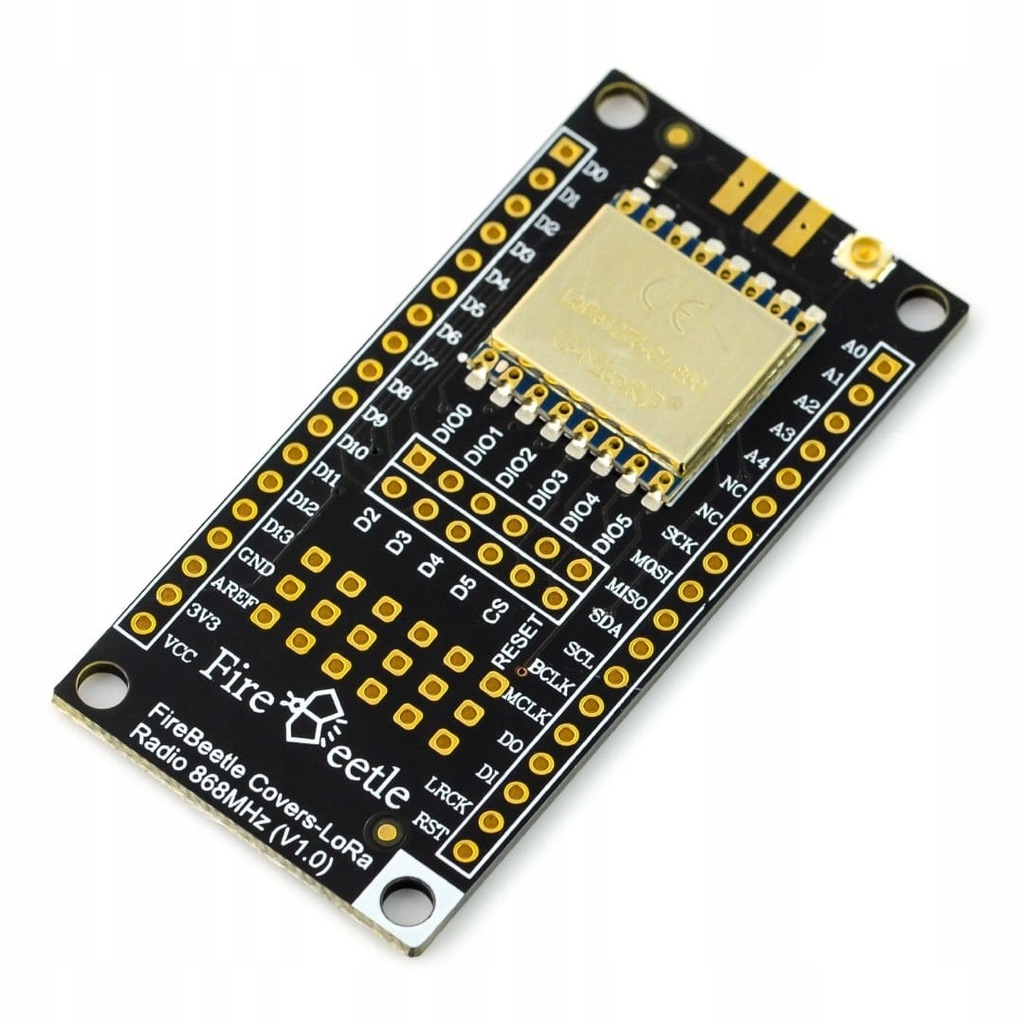

DFRobot FireBeetle Covers | LoRa 868 MHz:

Moduł FireBeetle to znakomite rozwiązanie dla projektów IoT (Internet of Things). Wyposażony w moduł LoRa SX1276 868 MHz z wbudowanym PA (Power Amplifier), sterowanie odbywa się za pomocą interfejsu SPI. Moduł wspiera również LoRaTM, zapewniając maksymalną prędkość transmisji równą 37,5 Kbps. Dzięki napięciu zasilania 3,3 V oraz poborowi prądu w trybie Sleep wynoszącemu 0,2 uA, moduł jest niezwykle energooszczędny. Idealnie sprawdzi się w projektach zdalnego sterowania urządzeniami w automatyce domowej, monitorujących zdrowie, inteligentnych ubraniach i innych.

Wyprowadzenia:

Moduł komunikuje się za pomocą interfejsu SPI, który składa się z pięciu pinów: MISO, MOSI, SCK, CS i RESET. W celu poprawnego podłączenia modułu do płytki FireBeetle należy podłączyć te piny do MISO, MOSI, SCK na płytce FireBeetle oraz CS i Reset do złącz D2, D3, D4, D5 za pomocą przewodów połączeniowych. Więcej szczegółowych informacji na ten temat można znaleźć w przewodniku użytkownika przygotowanym przez producenta.

Specyfikacja techniczna:

• Napięcie pracy: 3,3 V
• Częstotliwość operacyjna: 868MHz
• Typ modulacji: LoRaTM / FSK / GFSK / OOK
• Moc wyjściowa: do 20 dBm
• Częstotliwość odbierania: -139 dBm
• Prąd wysyłania: do 120 mA
• Prąd odbierania: do 15 mA
• Prąd w stanie uśpienia: do 0,2 µA
• Moc transmisji: od -1 dBm do 20 dBm
• Tryb transmisji: FIFO / DMA
• Częstotliwość operacyjna: od 800 MHz do 900 MHz (typowe 868 MHz)
• Dystans transmisji: 5 Km
• Wbudowane anteny dla ochrony elektrostatycznej
• RSSI: maks. 127 dB
• Rozmiar FIFO: 256 B
• Wspiera: Frequency-hopping
• Interfejs: SPI
• Interfejsy GPIO: 5 (mogą być używane jako przerwania)
• Temperatura pracy: od -20℃ do 70℃
• Wymiary: 58 x 29 mm
• Otwory montażowe: średnica wewnętrzna 3,1 mm

W zestawie:

• Moduł FireBeetle LoRa 868 MHz
• 2x listwa goldpin 18-pin 2,54 mm
• 2x listwa goldpin z długimi pinami 18-pin 2,54 mm
• 1x antena 868 MHz IPEX
• 1x złącze antenowe SMA-KE
• 2x złącze goldpin 2x6-pin 2,54 mm

Płytka rozwojowa z modulacją LoRa:

Zaprojektowany przez DFRobot minikomputer FireBeetle Covers-LoRa 868MHz wykorzystuje wydajny układ SX1276 z wbudowanym wzmacniaczem mocy PA, co umożliwia przesyłanie danych z prędkością do 300 Kbps/s. Płytka ta jest kompatybilna z Arduino i charakteryzuje się bardzo niskim poborem mocy, co czyni ją idealnym rozwiązaniem dla projektów związanych z Internetem Rzeczy.

DFRobot FireBeetle Covers-LoRa 868MHz:

Płytka rozwojowa DFRobot FireBeetle Covers-LoRa 868MHz z serii FireBeetle to idealny wybór dla projektów IoT, dzięki swojemu niskiemu poborowi mocy i świetnym parametrom. Kompatybilna z biblioteką Arduino i wyposażona w interfejs I2C, posiada wiele trybów modulacji, w tym LoRaTM, FSK, OOK i GFSK. Napięcie wejścia/wyjścia wynosi 3,3 V. Płytka ta jest również idealna do nauki prototypowania.
