Moduł kompatybilny z Arduino Nano | DFRduino Nano V4.0:

Moduł firmy DFRobot jest wyposażony w mikrokontroler Atmega328-20AU, który jest w pełni zgodny z Arduino Nano. Oznacza to, że programowanie modułu jest bardzo proste, dzięki kompatybilności z popularnym środowiskiem programistycznym Arduino IDE oraz dostępnym zestawem bibliotek. Podłączenie modułu DFRduino Nano do komputera wymaga jedynie przewodu microUSB.

Programowanie:

Płytka posiada mikrokontroler Atmega328-20AU, który zapewnia 14 cyfrowych wejść/wyjść, w tym 6 wyjść PWM, idealnych do sterowania silnikami, oraz 8 wejść analogowych. Układ jest taktowany sygnałem zegarowym o częstotliwości 16 MHz. Programowanie płytki jest łatwe dzięki darmowemu środowisku Arduino IDE, a zaimplementowany bootloader umożliwia przesłanie programu poprzez przewód USB.

Specyfikacja techniczna:

• Napięcie zasilania: 7 V do 12 V
• Wyprowadzenia pracują z napięciem 5 V
• W pełni kompatybilny z Arduino Nano
• Mikrokontroler: Atmega328-20AU
• Częstotliwość zegara: 16 MHz
• Pamięć SRAM: 2 kB
• Pamięć Flash: 32 kB (2 kB zarezerwowane dla bootloadera)
• Pamięć EEPROM: 1 kB
• Porty I/O: 14
• Wyjścia PWM: 6
• Ilość wejść analogowych: 8 (kanały przetwornika A/C)
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Konektor: gniazdo micro USB (przewód  USB do nabycia osobno)
• Możliwość zasilania z gniazda USB
• Automatyczny wybór źródła zasilania
• Przylutowane złącze ICSP
• Wymiary: 45 x 18 mm
• Masa: 30 g

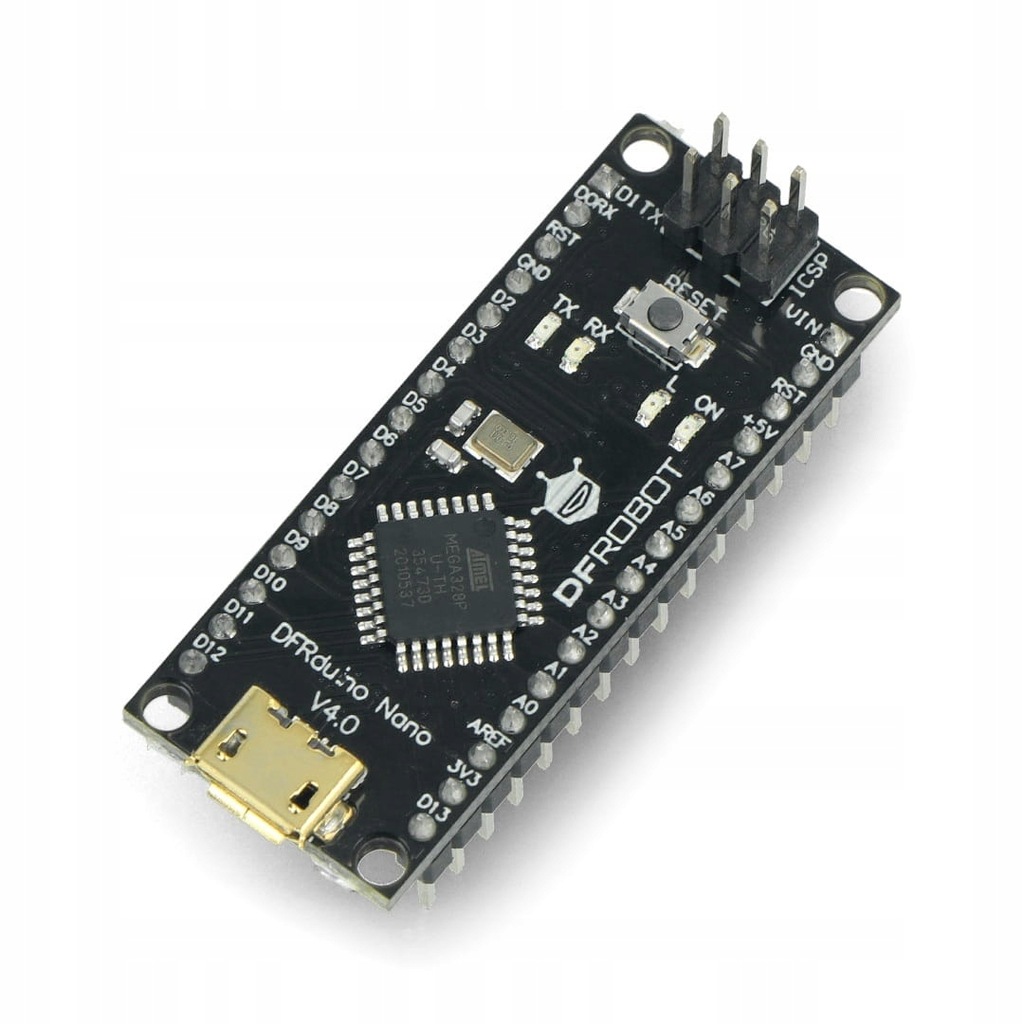

DFRduino Nano V4.0 - kompatybilny z Arduino Nano:

DFRobot, producent przedstawionego modułu, umożliwia łatwe programowanie z wykorzystaniem intuicyjnego środowiska Arduino IDE w trybie online lub offline. Płytka DFRduino Nano V4.0 jest w pełni zgodna z Arduino Nano i posiada 14 cyfrowych wejść/wyjść, w tym 6 wyjść PWM i 8 wejść analogowych, oraz mikrokontroler Atmega328-20AU taktowany sygnałem zegarowym o częstotliwości 16 MHz. Producent przygotował także szczegółowy opis przykładowych projektów wykorzystujących ten moduł.

DFRduino Nano V4.0 to moduł z wbudowanym przełącznikiem umożliwiającym zdalne resetowanie oraz automatycznym resetowaniem podczas pobierania programu. Kompatybilność z Arduino Nano sprawia, że moduł jest idealnym rozwiązaniem dla projektów o różnym poziomie skomplikowania. Każde wyprowadzenie jest czytelnie oznakowane, co pozwala użytkownikowi na pewne podłączanie dodatkowych akcesoriów lub urządzeń. Dodatkowo producent przygotował szczegółowy opis przykładowych projektów wykorzystujących DFRduino Nano V4.0.
