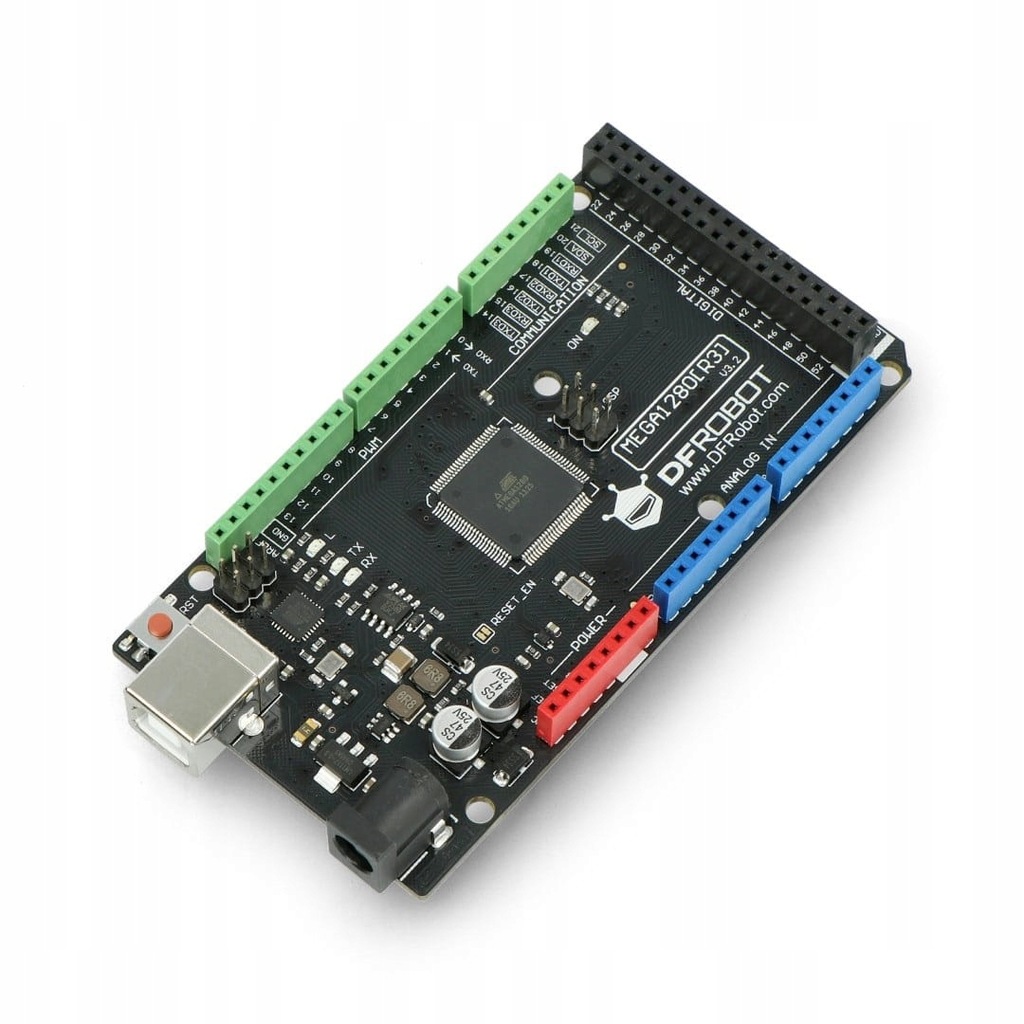

DFRduino Mega1280 kompatybilny z Arduino Mega |DFR0003:

DFRduino Mega1280 to moduł w pełni zgodny z popularnym Arduino Mega, który umożliwia programowanie przy użyciu środowiska Arduino IDE oraz dostępnych bibliotek. Płytka firmy DFRobot zapewnia pełną kompatybilność z nakładkami (Arduino Shield). Zawiera mikrokontroler ATmega1280, 16 analogowych wejść/wyjść, 54 cyfrowe piny wejścia/wyjścia (w tym 14 z nich z wejściem PWM do sterowania silnikami), 4 porty szeregowe UART oraz pamięć Flash 128 kB. Dodatkowo posiada złącze ISCP, wyprowadzenia programatora AVR, gniazdo USB typu B zasilania oraz przycisk RESET.

Firma DFRobot wprowadziła innowacyjne rozwiązanie, jakim są kolorowe złącza na swoich płytach. Dzięki nim identyfikacja wyprowadzeń przebiega sprawniej i bardziej intuicyjnie. Kolor czerwony oznacza piny zasilające, niebieski to piny analogowe, czarny to piny cyfrowe, a zielony to piny PWM i komunikacyjne.

Programowanie:

Dzięki darmowemu środowisku Arduino IDE, tworzenie i instalacja oprogramowania jest łatwe. Płytka zawiera bootloader, co umożliwia bezpośrednie przesyłanie programu za pomocą kabla USB. Dodatkowo, za pomocą złącza ICSP, możliwe jest podłączenie zewnętrznego programatora AVR.

  Specyfikacja techniczna:

• Napięcie robocze: 5 V
• Napięcie wejściowe: od 3 V do 16 V (max. 20 V)
• Mikrokontroler: ATmega1280
• W pełni kompatybilny z Arduino Mega
• Konektor: gniazdo USB B (przewód USB do nabycia osobno)
• Zasilanie: AC/DC 5,5 / 2,1 lub 2,5 mm
• Porty I/O: 54
• Wejścia PWM: 14
• Porty analogowe we/wy: 16
• UART: 4
• Pamięć Flash: 128 kB
• Pamięć SRAM: 8 kB
• Pamięć EEPROM: 4 kB
• Częstotliwość zegara: 16 MHz
• Przylutowane złącze ICSP
• Wymiary: 108 x 54 mm

DFRduino Mega1280 kompatybilny z Arduino Mega:

Minikomputer DFRduino Mega1280 to doskonałe narzędzie dla osób chcących nauczyć się programowania oraz rozwijania systemów wbudowanych. Płytka jest zgodna z Arduino Mega (DFR0003) i działa na szybkim mikrokontrolerze ATMega1280 o napięciu roboczym 5V. Bootloader zainstalowany w płytce pozwala na łatwe przesyłanie danych bezpośrednio za pomocą USB (przewód do nabycia osobno), a także można użyć zewnętrznego programatora AVR dzięki złączu ICSP. Kolorowe wyprowadzenia dla różnego rodzaju pinów ułatwiają korzystanie z płytki.

DFRduino Mega 1280 to moduł oparty na koncepcji znanej płytki Arduino Mega, który charakteryzuje się całkowitą zgodnością z pierwowzorem. Można go programować za pomocą Arduino IDE, a wszystkie nakładki z płytki Arduino będą działać z tą płytką.

Jednocześnie firma DFRobot zdołała stworzyć bardziej wydajne urządzenie, dostępne w podobnej cenie, jak konkurencyjne modele. Płytka ta wyposażona jest w 54 piny wejścia/wyjścia, w tym 16 analogowych wejść/wyjść, pamięć flash o pojemności 128 kB oraz wydajny mikrokontroler ATmega1280. Oprócz tego, dostarcza ona wiele przydatnych interfejsów.
