DAC PCB SABRE ES9038 PRO DSD512 PCM384KHZ 32BIT

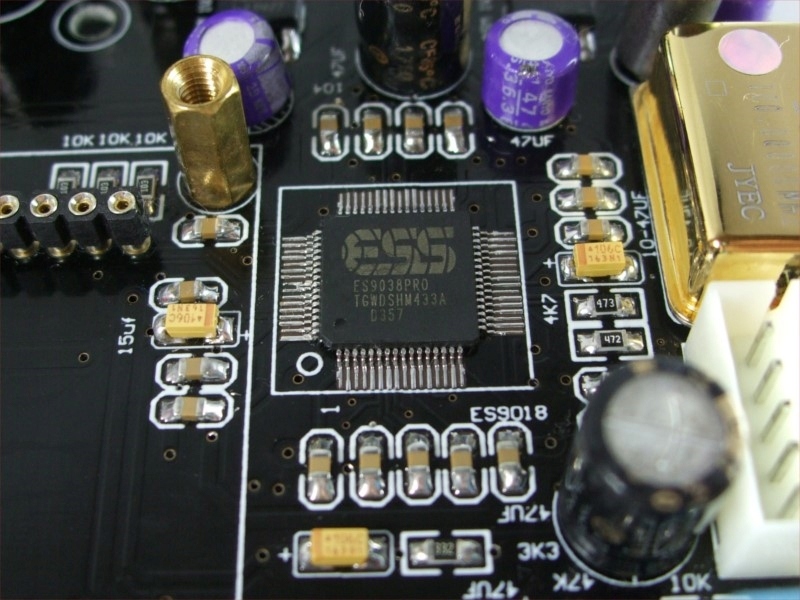

Płytka DAC zbudowana w oparciu o jedną z najlepszych kości DAC - SABRE ES9038PRO. Płytka posiada miejsce na konwerter Amanero i po jego instalacji jest w stanie obsługiwać poprzez USB zarówno format PCM jak i DSD. W przypadku systemu Windows jest możliwość odtwarzania praktycznie wszystkich popularnych formatów plików audio, w tym DSD512.
Jest to najlepsza wersja tego modułu (rezystory Welwyn, złocony oscylator JYEC 0,1ppm, kondensatory Elna Silmic, Wima, Nichicon KG w zasilaczu).
Dwa z trzech przycisków służą do regulacji głośności (regulacja cyfrowa układu ES9038PRO).
Za pomocą trzeciego przycisku wybierane jest aktywne wejście (coaxial, optyczne lub USB) lub filtr cyfrowy (przytrzymanie).
Wejścia:
- coaxial,
- optyczne,

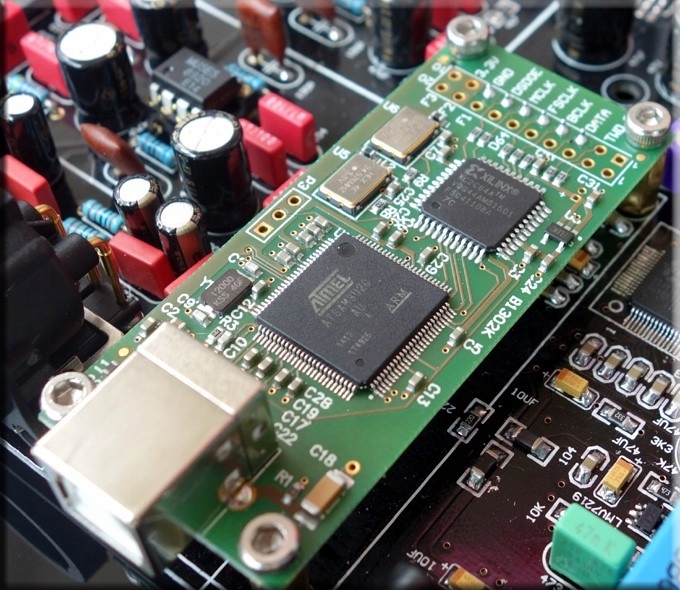

- opcjonalnie USB (konwerter Amanero lub ewentualnie inny z wyjściem I2S).
Wyjścia:
- analogowe RCA, poziom sygnału 2,2Vrms,
- analogowe symetryczne (gniazda XLR - złocone Neutrik).

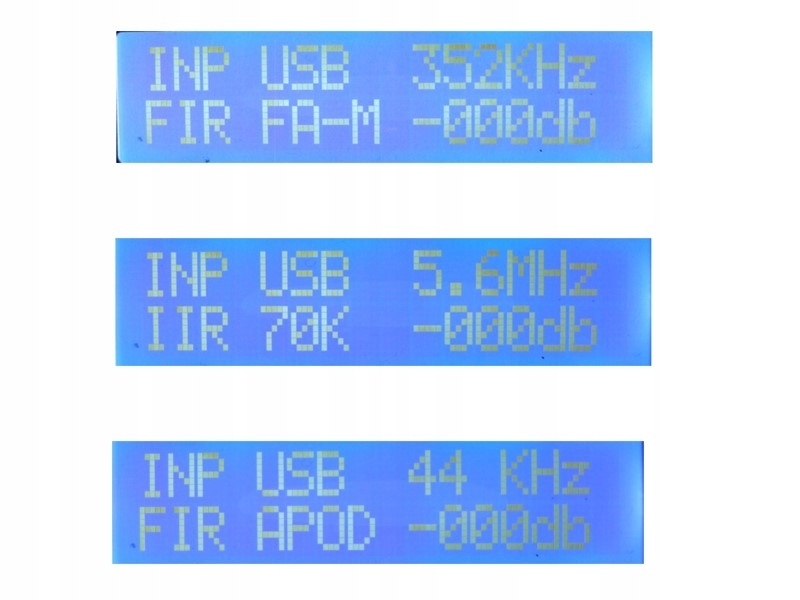

Dla odtwarzanego sygnału DSD jest możliwość wyboru 4 filtrów cyfrowych: 47K, 50K, 60K, 70K.
Jeśli odtwarzany jest sygnał PCM jest możliwość wyboru 7 filtrów cyfrowych, oznaczonych jako: FA-M, SL-M, FA-L, SL-L, BRIC, HYBR, APOD.
Płytka zbudowana w oparciu o wysokiej jakości elementy:
- złocona płytka PCB,
- kondensatory Nichicon KG 6800uF w zasilaczu, oscon w zasilaniu części cyfrowej ES9038PRO, ELNA SILMIC w sekcji analogowej,
- zasilanie kości ES9038PRO oparte o m.in. stabilizatory LT1963,
- zasilanie opampów w oparciu o LM317/337.
Analog oparty o dwa podwójne oraz dwa pojedyncze wzmacniacze operacyjne (w zestawie JRC5532 oraz JRC5534).
Do oferowanej płytki polecamy zastosować adekwatne do jakości modułu opampy np. 2 x Muses8920 oraz 2 x LME49710HA aby uzyskać optymalny efekt brzmieniowy.
Poziom sygnału wyjściowego: ok. 1,55Vrms
Aby uruchomić płytkę należy ją zasilić (napięciem zmiennym z transformatora):
Zasilanie: od 2x13V do 2x17V min. 0,3A oraz
od 6V do 9V min 0,3A (x2)
Odpowiedni transformator typu R-core (najlepszy typ transformatora do audio) znajduje się w naszej ofercie.
Wymiary modułu: 170mm x 153mm
Płytka DAC polutowana, uruchomiona i sprawdzona.

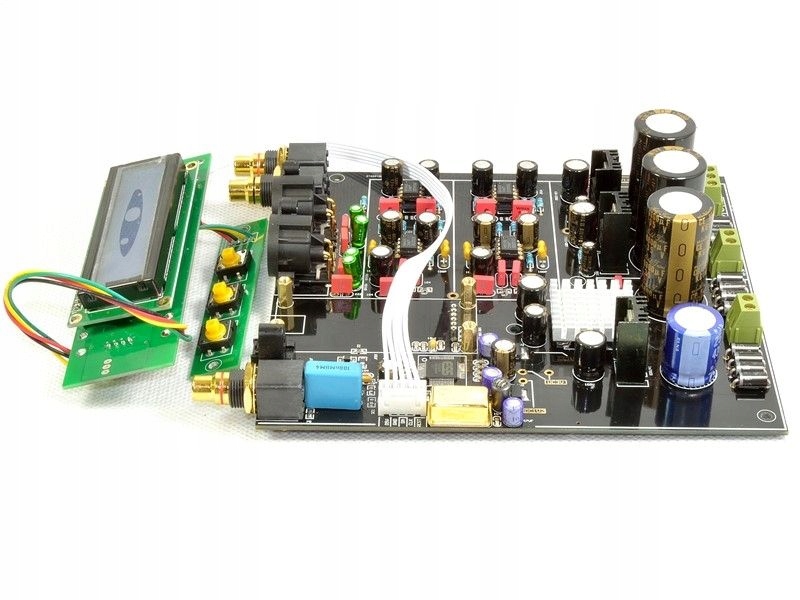

Cena dotyczy płytki DAC z modułem wyświetlacza LCD oraz płytką z przyciskami (bez konwertera Amanero) - jak na pierwszym zdjęciu w aukcji.
Opcjonalne komponenty - konwerter Amanero, opampy pojedyncze, podwójne, jak również pasujące obudowy znajdą Państwo w naszej ofercie.
Moduł przetwornika cyfro-analogowego opartego o układ ES9038PRO z wyświetlaczem LCD.
