I2C Barometric Pressure & Temperature shield based on HP303B.

Shield z czujnikiem temperatury i ciśnienia HP303B przeznaczony do współpracy z modułami D1 mini oraz mini PRO.  Moduł sprzedawany z zestawem złącz goldpin męskich.

• Interfejs I2C

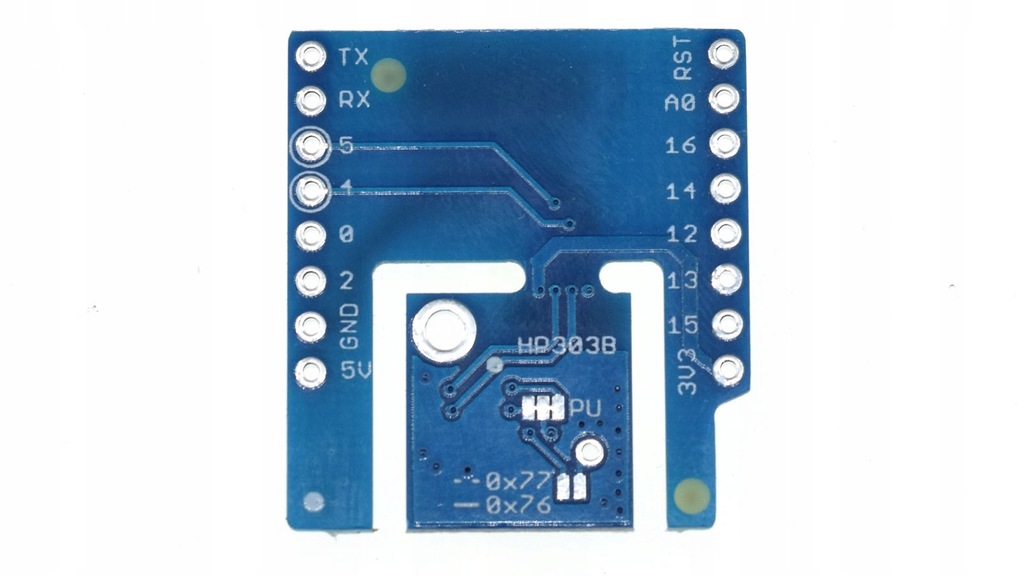

• Mozliwość wyboru pomiędzy dwoma adresami magistrali I2C (0x77 or 0x76)
• Operation range: Pressure: 300 -1200 hPa. Temperature: -40 - 85 °C.
• Pressure sensor precision: ± 0.005 hPa (or ±0.05 m) (high precision mode).
• Relative accuracy: ± 0.06 hPa (or ±0.5 m)
• Absolute accuracy: ± 1 hPa (or ±8 m)
• Temperature accuracy: ± 0.5°C.
• Separable design
• Φ2mm mounting holes

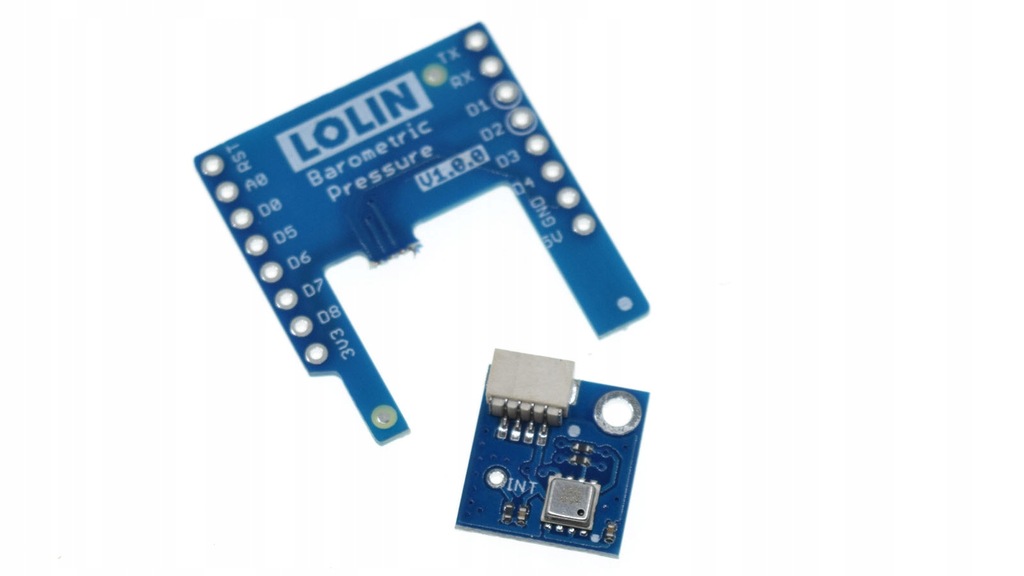

Konstrukcja modułu umożliwia odłączenie samego czujnika od płytki shieldu, co ułatwia wykorzystanie układu przy współpracy innymi mikrokontrolerami, np układami z serii ARDUINO itp

Nota aplikacyjna HP303B. https://wiki.wemos.cc/_media/products:d1_mini_shields:hp303b_datasheet.pdf

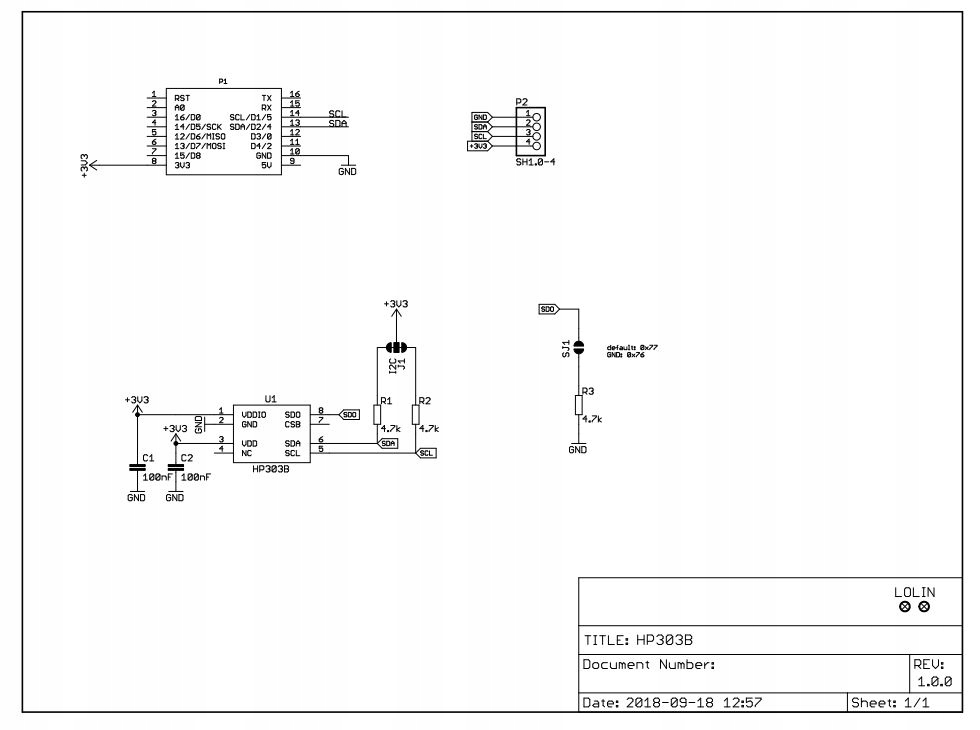

Schemat. https://wiki.wemos.cc/_media/products:d1_mini_shields:sch_hp303b_v1.0.0.pdf

Get started with Barometric Pressure Shield. https://wiki.wemos.cc/tutorials:shields:get_started_with_barometric_pressure_shield

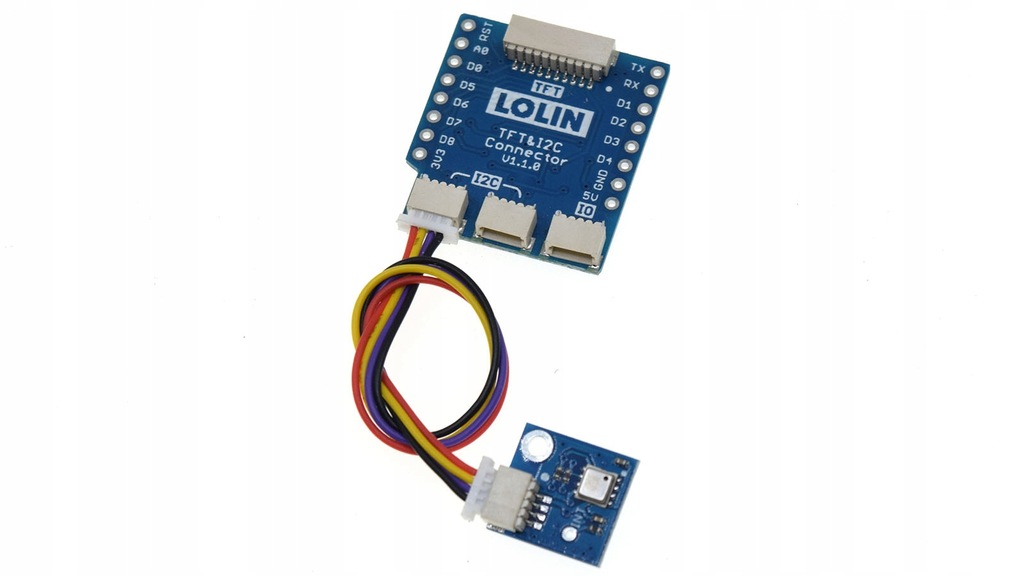

Przykład podłączenia modułu z płytką TFT connector.

Płytka TFT Connecter oraz przewód nie wchodzi w skład sprzedawanego zestawu.
