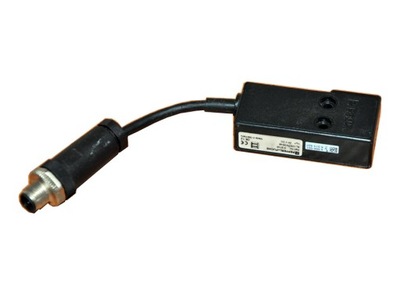

Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs

Symbol produktu: 419618

Czujniki nowe, bez fabrycznych opakowań.

W komplecie dedykowane podstawy mocujące ze śrubami.

Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła RL28-8-H-700-RT/47/105

- Ultra jasne diody LED do włączania i przełączania

- Dobra orientacja dzięki czerwonej diodzie LED transmisji

- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach

- Wodoodporny, stopień ochrony IP67

- Klasa ochrony II

specyfikacje  szczegółowe

Zasięg wykrywania 20 ... 700 mm

Minimalny zakres wykrywania 20 ... 200 mm

Maksymalny zasięg wykrywania 20 ... 700 mm

Eliminacja wpływu tła max. + 10% górnej granicy zakresu wykrywania

Źródło światła LED

Rodzaj światła modulowane widzialne światło czerwone, 660 nm

Różnica czarno-biała (6% / 90%) < 20 %

Średnica plamki świetlnej około 15 mm przy odległości 700 mm

Kąt rozbieżności

Nadajnik 1.2°,<br>Nadajnik 2°

Limit światła otoczenia 50000 Lux

Parametry związane z bezpieczeństwem funkcjonalnym

MTTF _d720 a

Czas misji (T _M)20 a

Pokrycie diagnostyczne (DC)0 %

Wskaźniki / środki operacyjne

Wskaźnik działania LED zielony

Wskaźnik funkcji 2 diody LED żółte <br> WŁĄCZONE: obiekt w zasięgu skanowania <br> WYŁĄCZONE: obiekt poza zasięgiem skanowania

Elementy sterujące Regulator zasięgu wykrywania, Przełącznik jasnego / ciemnego przełącznika

Specyfikacje elektryczne

Napięcie robocze

10 ... 30 V DC

Marszczyć 10%

Prąd zasilania bez obciążenia 40 mA

Wyjście

Rodzaj przełączania jasno / ciemno po włączeniu

Wyjście sygnału 2 PNP, uzupełniające, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarte kolektory

Napięcie przełączania max. 30 V DC

Prąd przełączania max. 200 mA

Częstotliwość przełączania 250 Hz

Czas odpowiedzi 2 ms

Dostosowanie

Standard produktu EN 60947-5-2

Aprobaty i certyfikaty

Klasa ochrony II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1

Aprobata ULE87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1

Warunki otoczenia

Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F)

Temperatura przechowywania -40 ... 75 ° C (-40 ... 167 ° F)

Specyfikacja mechaniczna

Szerokość obudowy 25,8 mm

Wysokość obudowy 88 mm

Głębokość obudowy 54.3 mm

Stopień ochrony IP67

Podłączenie 5-stykowe złącze M12 x 1

Materiał

Obudowa Plastik ABS

Osłona optyki plastikowy

Złącze plastikowy

Zasięg wykrywania 20 ... 700 mm

Minimalny zakres wykrywania 20 ... 200 mm

Maksymalny zasięg wykrywania 20 ... 700 mm

Eliminacja wpływu tła max. + 10% górnej granicy zakresu wykrywania

Źródło światła LED

Rodzaj światła modulowane widzialne światło czerwone, 660 nm

Różnica czarno-biała (6% / 90%) &lt; 20 %

Średnica plamki świetlnej około 15 mm przy odległości 700 mm

Kąt rozbieżności

Nadajnik 1.2°,<br>Nadajnik 2°

Limit światła otoczenia 50000 Lux

Parametry związane z bezpieczeństwem funkcjonalnym

MTTF _d720 a

Czas misji (T _M)20 a

Pokrycie diagnostyczne (DC)0 %

Wskaźniki / środki operacyjne

Wskaźnik działania LED zielony

Wskaźnik funkcji 2 diody LED żółte <br> WŁĄCZONE: obiekt w zasięgu skanowania <br> WYŁĄCZONE: obiekt poza zasięgiem skanowania

Elementy sterujące Regulator zasięgu wykrywania, Przełącznik jasnego / ciemnego przełącznika

Specyfikacje elektryczne

Napięcie robocze

10 ... 30 V DC

Marszczyć 10%

Prąd zasilania bez obciążenia 40 mA

Wyjście

Rodzaj przełączania jasno / ciemno po włączeniu

Wyjście sygnału 2 PNP, uzupełniające, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarte kolektory

Napięcie przełączania max. 30 V DC

Prąd przełączania max. 200 mA

Częstotliwość przełączania 250 Hz

Czas odpowiedzi 2 ms

Dostosowanie

Standard produktu EN 60947-5-2

Aprobaty i certyfikaty

Klasa ochrony II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1

Aprobata ULE87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1

Warunki otoczenia

Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F)

Temperatura przechowywania -40 ... 75 ° C (-40 ... 167 ° F)

Specyfikacja mechaniczna

Szerokość obudowy 25,8 mm

Wysokość obudowy 88 mm

Głębokość obudowy 54.3 mm

Stopień ochrony IP67

Podłączenie 5-stykowe złącze M12 x 1

Materiał

Obudowa Plastik ABS

Osłona optyki plastikowy

Złącze plastikowy

Masa 70 g
