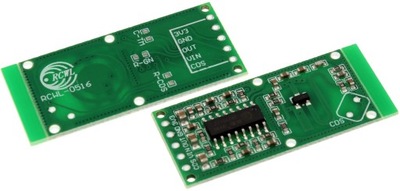

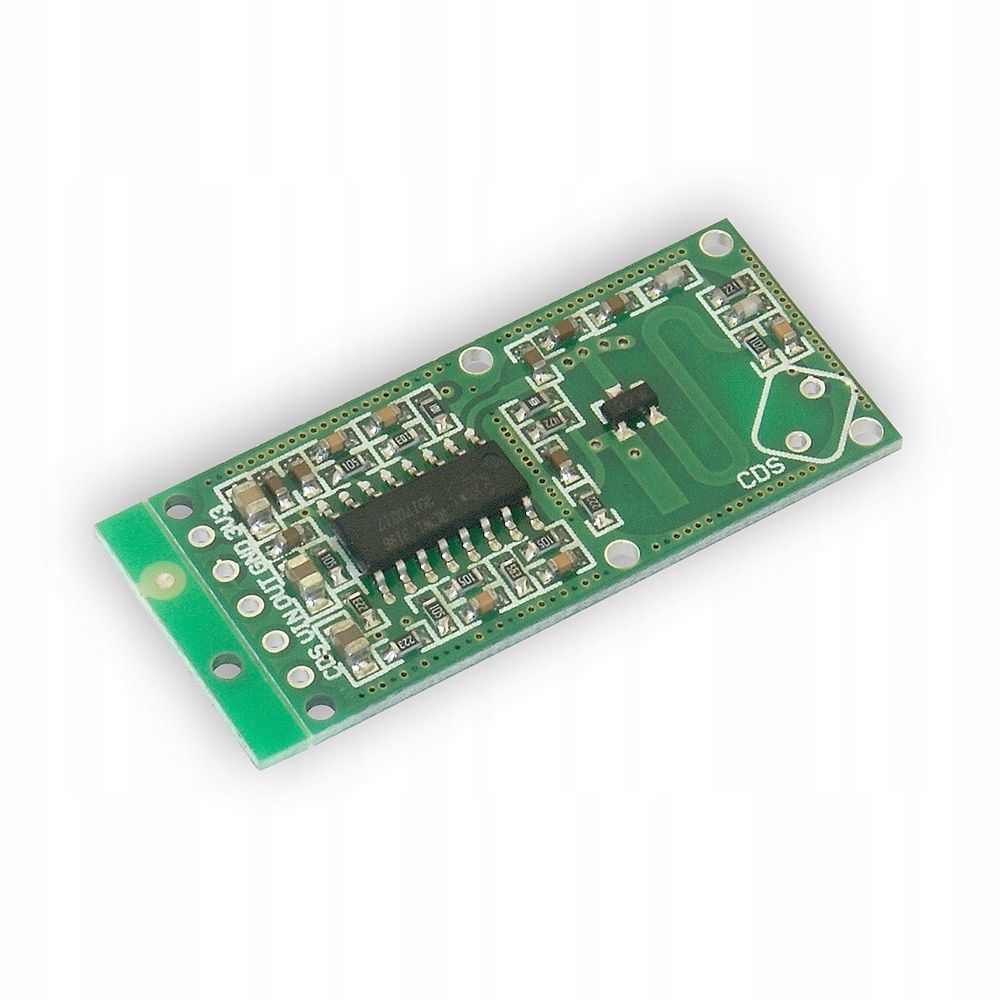

Czujnik mikrofalowy RCWL-0516 Arduino FV PL KOD: LANESP-036

Czujnik mikrofalowy wykrywający ruch przedmiotów lub osób.

Po wykryciu ruchu na wyjściu OUT pojawia sie sygnał napięciowy 3,3V

Czujnik doskonale nadaje sioę do stosowania z systemami mikroprocesrowymi np Arduino, Raspberry, Lan Kontroler (

dziala z wejściem cyfrowym INPDx)

Może działać przez przegrodę typu karton, płyta gipsowo-kartonowa. Zmniejszy to jednak jego zasięg.

W bardzo prosty sposób steruje układami driverów LED,

wystarczy wyjście OUT połączyc z wejściem DIM lub PWM drivera.

Dane techniczne:

- napiecie zasilania 4-28V

- sygnał wykrycia ruchu OUT - 3,3V

- czas trwania sygnału OUT - ~3s

- zasięg - 5-7m

- wymiary płytki - 17,4mm x 36mm

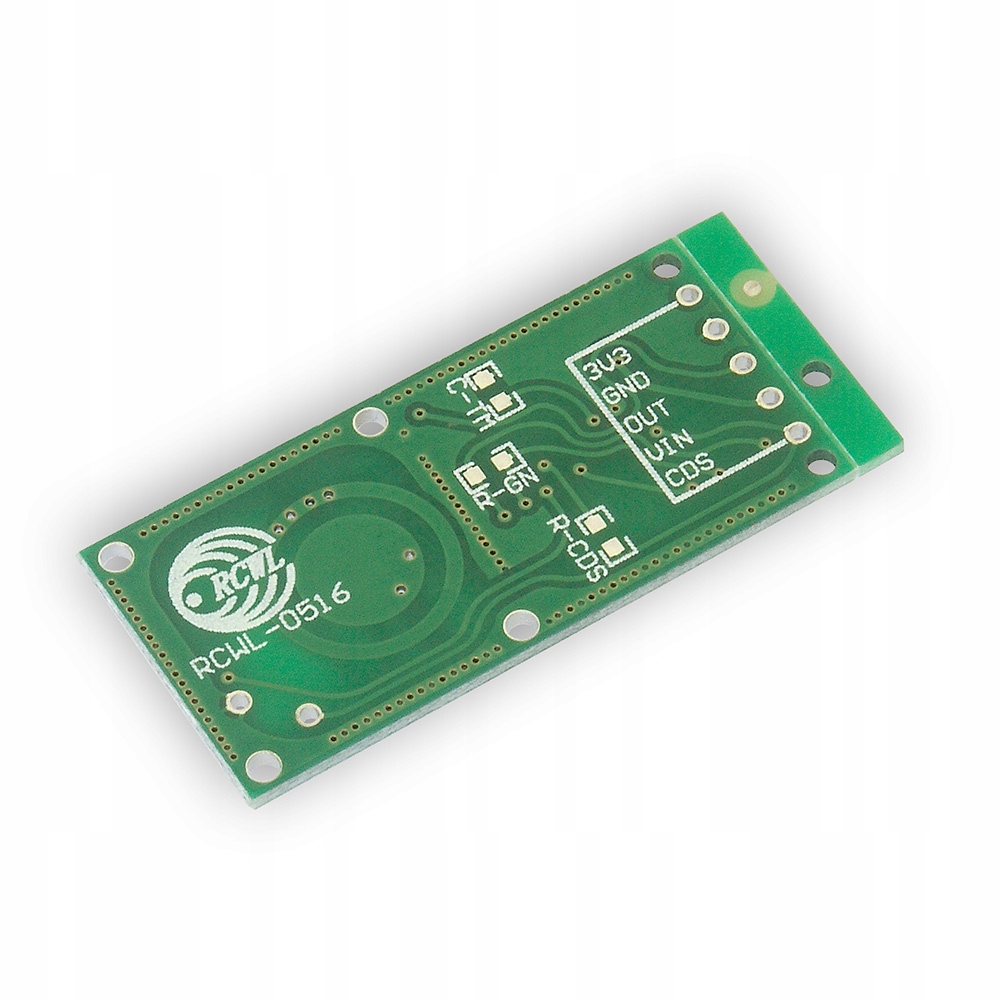

Podłączenie:

3,3V -

GND - masa zasilania

OUT - wyjście sygnałowe

VIN - zasilanie 4-28V
