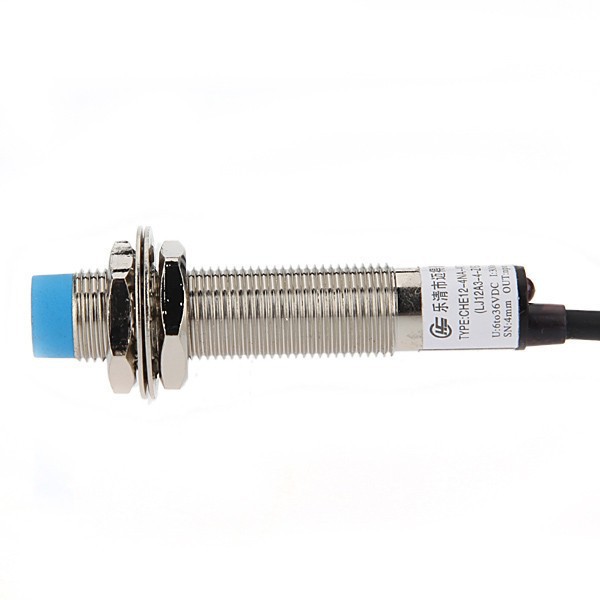

Czujnik Halla NPN NO (normalnie otwarty)
Czujnik magnetyczny wykorzystujący zjawisko Halla przeznaczony do współpracy z magnesem, zasilany napięciem stałym w przedziale 6-36 VDC.
Czujnik posiada diodę sygnalizującą stan wyjściowy.
Czujnik jest typu NO (normalnie otwarty) wykrycie magnesu powoduje załączenie czujnika.
Typ wyjścia NPN (po wykryciu zwraca masę)
Bardzo proste podłączenie
- Przewód brązowy + zasilania
- Przewód niebieski - zasilania
- Przewó czarny sygnał wyjściowy (masa)
Czujnik włączamy szeregowo w obwodzie, którym chcemy sterować np. przekaźnikiem, stycznikiem.
Zasada działania jest następująca, w przypadku gdy czujnik wykryje magnes w przedniej części następuje zamknięcie obwodu i załączenie odbiornika.
Parametry techniczne:
- Napięcie zasilania 6-36 VDC
- Prąd wyjściowy 300 mA
- Wyjście NPN (zwraca masę)
- Typ czujnika NO (normalnie otwarty)
- Częstotliwość przełączania 500 Hz
- Długość przewodu 1 metr
- Odległość zadziałania 1-4 mm
Wymiary:
- Długość 50 mm
- Długość gwintu 35 mm
- Średnica 10,5 mm
- Gwint M12
- Waga ok 80 g
Zastosowanie:
- Sterowanie stycznikami
- Sterowanie przekanikami
- Sterowanie zaworami
- Oraz wiele innych
