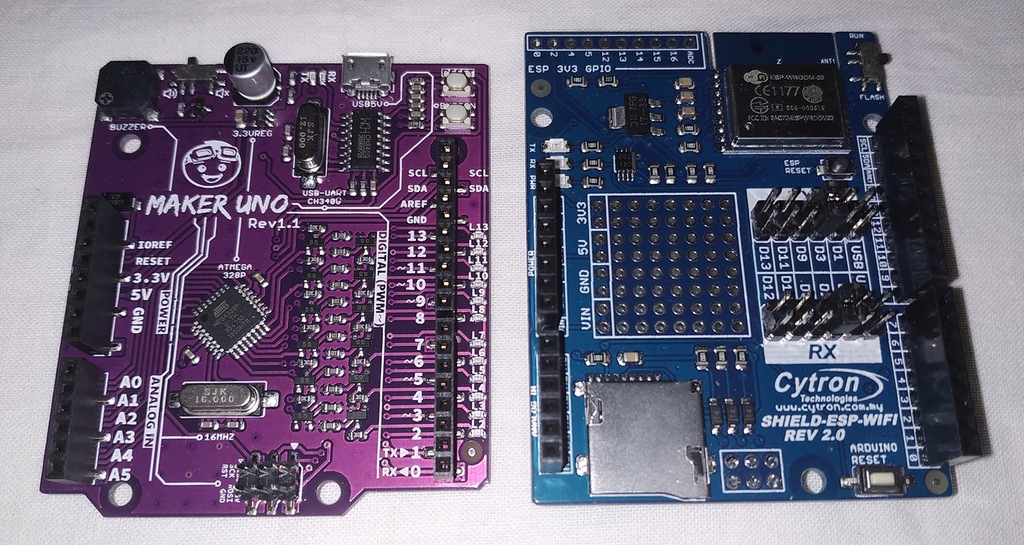

01) Cytron Maker Uno - zgodny z Arduino Uno R3

Cytron Maker UNO jest zgodny z popularnym modułem Arduino Uno R3. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy Cytron.

Maker UNO posiada kilka różnic w porównaniu do Arduino UNO:

12 diod LED przypisanych do wyprowadzeń od 2 do 13

1 programowalny przycisk

Wbudowany buzzer

Brak złącza DC

Złącze microUSB: zamiast USB B

Konwerter UART: CH340G

Specyfikacja

Napięcie zasilania: 5 V

Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego Atmega16u2

Kompatybilny z Arduino Uno Rev3

Mikrokontroler: ATmega328

Maksymalna częstotliwość zegara: 16 MHz

Pamięć SRAM: 2 kB

Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)

Pamięć EEPROM: 1 kB

Porty I/O: 14

Wyjścia PWM: 6

Ilość wejść analogowych: 6 (kanały przetwornika A/C)

Interfejsy szeregowe: UART, SPI, I2C

Zewnętrzne przerwania

Konektor: gniazdo microUSB (przewod microUSB do nabycia osobno)

Przylutowane złącze ISP

Złącze zasilające: DC 5,5 x 2,1 mm

Wymiary płytki: 75 x 54 x 15 mm

02) Cytron ESP-WROOM-02 WiFi - Shield dla Arduino

Nakładka do Arduino firmy Cytron pozwalająca połączyć układ z siecią WiFi. Wyposażona w popularny moduł ESP8266, wspiera standard 802.11 b/g/n. Posiada możliwość sterowania za pomocą komend AT przez interfejs szeregowy UART. Współpracuje z płytkami Arduino np. wersją Uno lub Leonardo. Posiada konfigurowalne wejścia i wyjścia, a także przetwornik analogowo-cyfrowy. Na płytce znajduje się dodatkowo slot kart microSD do magazynowania plików użytkownika.

Specyfikacja

Moduł jest kompatybilny z Arduino Uno Rev3 i pochodnymi

Pracuje w standardzie 802.11 b/g/n

Zastosowany układ: ESP-WROOM-02

Posiada integrowany protokół TCP/IP

Moc nadajnika w trybie 802.11b wynosi +19,5 dBm

Slot kart microSD pod pinem D4

Pole prototypowe: 56 pól - 8 x 7 pin
