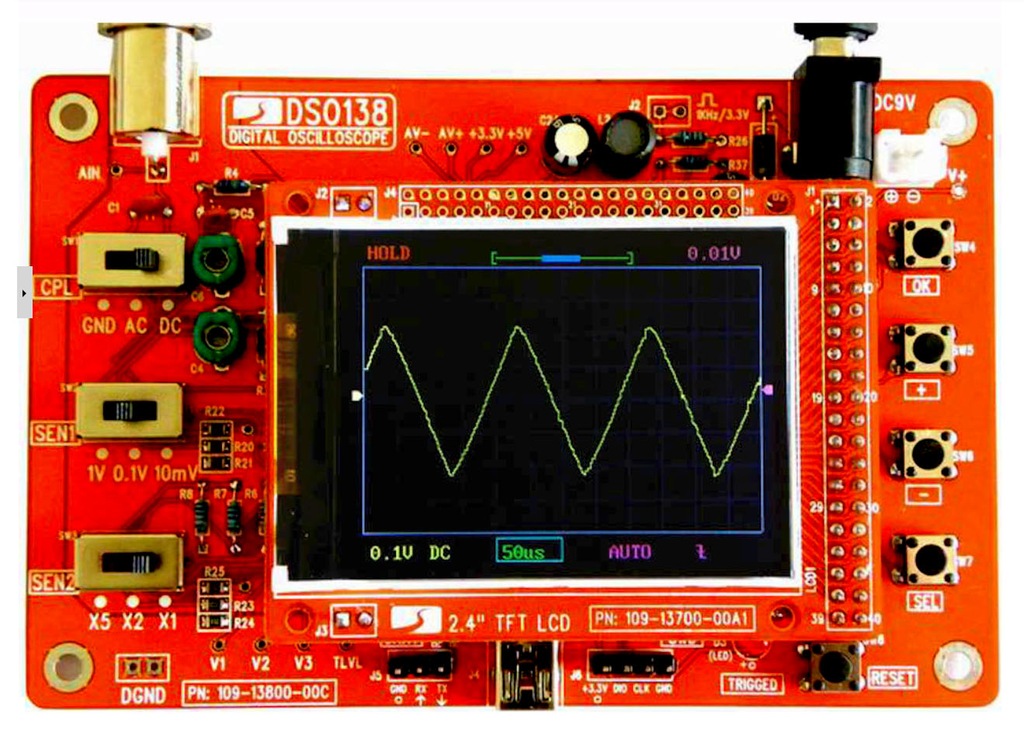

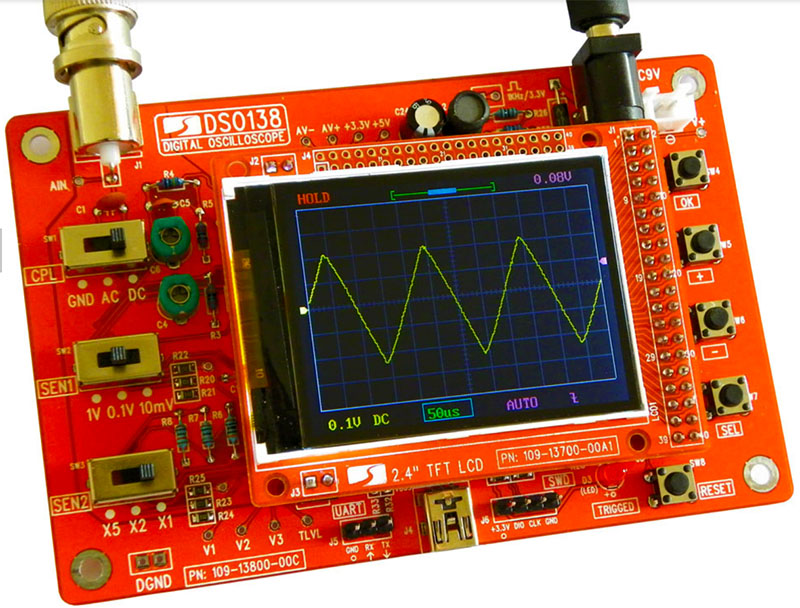

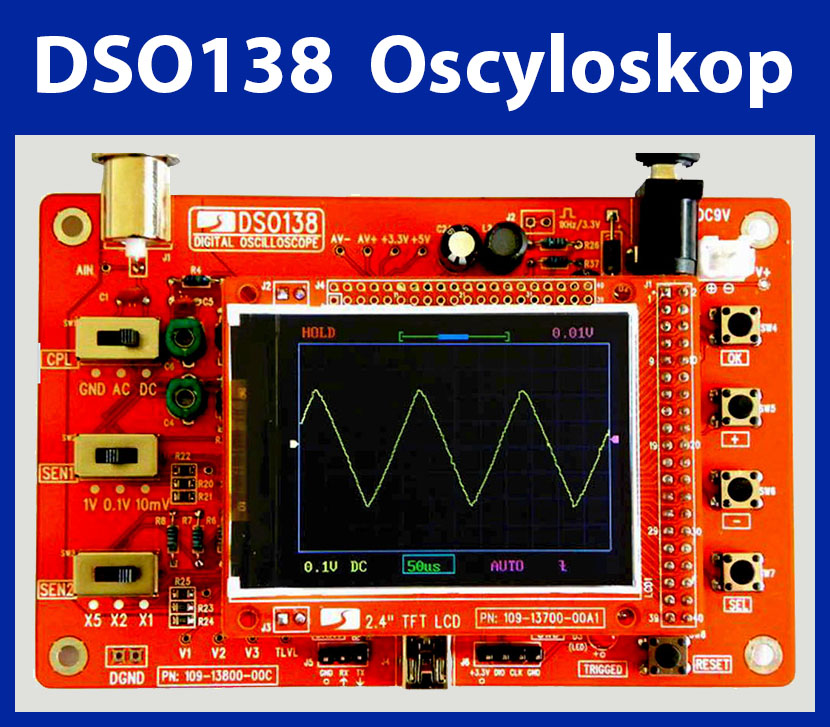

CYFROWY  OSYLOSKOP

          DSO138  DIY

             JYE Tech

 natychmiastowa wysyłka

        w 24h z Polski

• wersja do samodzielnego montażu
• tysiące zastosowań
• natychmiastowa wysyłka w 24h z Polski

Opis:

• kolorowy wyświetlacz 2,4" TFT
• przenośny i poręczny cyfrowy oscyloskop
• gratis: sonda pomiarowa 1:1
• cyfrowe funkcje jak w dużo droższych urządzeniach
• prosta obsługa
• czytelna, obrazkowa, drukowana instrukcja montażu i uruchomienia

Zastosowanie:

• kontrola przebiegów napięcia
• miernik napięcia
• idealny do projektów ARDUINO !!!

Dane techniczne:

• wysoka jakość, małe rozmiary, łatwy do użycia, poręczny
• próbkowanie w czasie rzeczywistym: 1Msps
• przetwornik 12 bitowy
• długość bufora danych 1024 bytes
• pasmo analogote 0-200kHz
• czułość pionowa do 10mV do 5V - progresywny wybór 1-2-5
• impedancja wejściowa 1M  Ω
• maksymalne napięcie wejściowe: 50Vpp dla sondy 1:1
• maksymalne napięcie wejściowe: 400Vpp dla sondy  10:1
• tryby wyzwalania : DC / AC / GND
• zakresy podstaw czasu: od 10μs do  50s - progresywny wybór   1-2-5
• zasilanie: 9V
• wymiary: (L x W): 117 x  76mm
• wymiary ekranu (L x W): 52 x  40mm
• waga: 120g

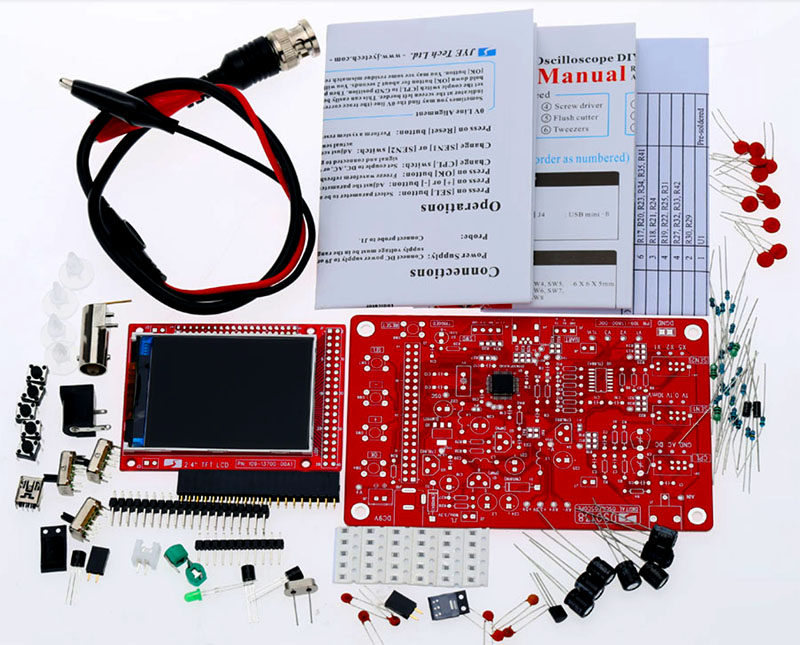

Zawartość:

• płytka drukowana DSO138

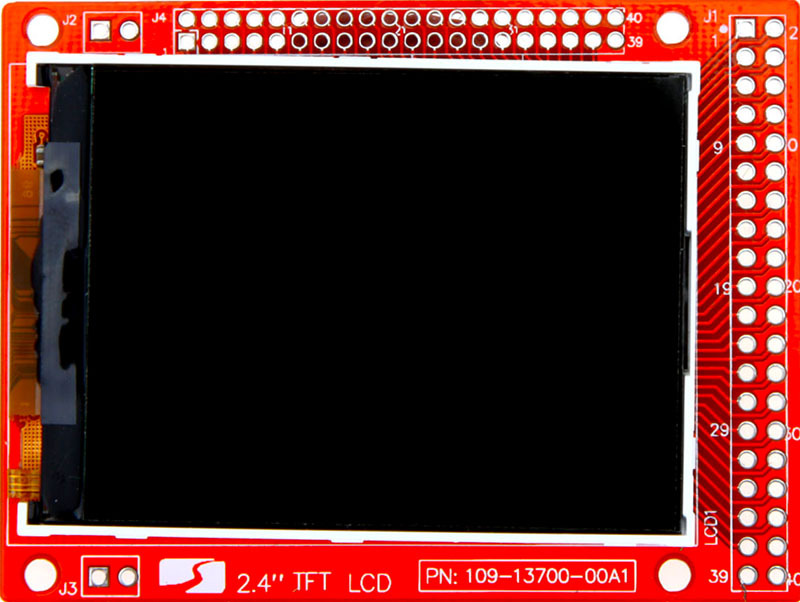

• kolorowy wyświetlacz 2,4" TFT
• elementy elektroniczne
• elementy mechaniczne
• sonda pomiarowa 1:1
• kolorowa, obrazkowa instrukcja montażu i uruchomienia (ENGLISH)
• wiele godzin dobrej zabawy ...

-------------------------------------------------------------------

Link do filmu opisującego proces montażu:

https://www.youtube.com/watch?v=6BKyL3PxFao

-------------------------------------------------------------------

• Nie wystawiam faktur VAT.
• Towar zakupiony ponad 6 miesięcy temu.
• Z własnych hobbistycznych zapasów.
