Funkcja:

1. PE4302 jest 6-bitowym cyfrowym tłumikiem krokowym RF o wysokiej liniowości z „DSA” w zakresie od 0,5 dB do 31,5 dB.

2. Zakres częstotliwości jest tłumiony od DC‑4000MHz. Ten 50-omowy RF DSA zapewnia równoległe i szeregowe interfejsy sterujące CMOS, które działają na pojedynczym zasilaniu 3 V。

3. Utrzymuj wysoką dokładność tłumienia częstotliwości i temperatury.

4. Posiada również unikalny interfejs sterowania, który pozwala użytkownikowi wybrać początkowy stan tłumienia po włączeniu zasilania.

5. Posiada ekranowaną obudowę i diodę zabezpieczającą przed cofaniem, niezawodną w użyciu.

Specyfikacja:

Stan: 100% nowy!

Typ artykułu: moduł tłumika RF

Materiał: tworzywo sztuczne;

Sposób nakładania produktu:

PE4302 jest 6-bitowym cyfrowym tłumikiem krokowym RF o wysokiej liniowości z "DSA" w zakresie od 0,5 dB do 31,5 dB. Zakres częstotliwości jest tłumiony od DC-4000MHz. Ten 50-omowy RF DSA zapewnia równoległe i szeregowe interfejsy sterujące CMOS, które działają na pojedynczym zasilaniu 3 V i zachowują wysoką dokładność tłumienia częstotliwości i temperatury. Posiada również unikalny interfejs sterowania, który pozwala użytkownikowi wybrać początkowy stan tłumienia po włączeniu zasilania. Posiada ekranowaną obudowę oraz diodę zabezpieczającą przed cofaniem.

Wskaźniki techniczne

1. Napięcie zasilania: 5V DC (typowa wartość prądu 5mA)

2. Programowalny zakres tłumienia wzmocnienia: od 0 do 31,5 dB Krok 0,5 dB Impedancja wejściowa i wyjściowa: 50 omów

3. Moduł obsługuje tryb portu równoległego i portu szeregowego oraz funkcję wyboru statusu rozruchu;

4. Przepustowość: od 1 MHz do 4 GHz (wartość tłumienia różni się na różnych częstotliwościach, szczegółowe informacje można znaleźć na wskaźniku krzywej S21)

5. Z metalową osłoną powłoki

Inna konfiguracja trybu

1. Konfiguracja trybu szeregowego: odłącz J5 J7 J6 zwarcie J4

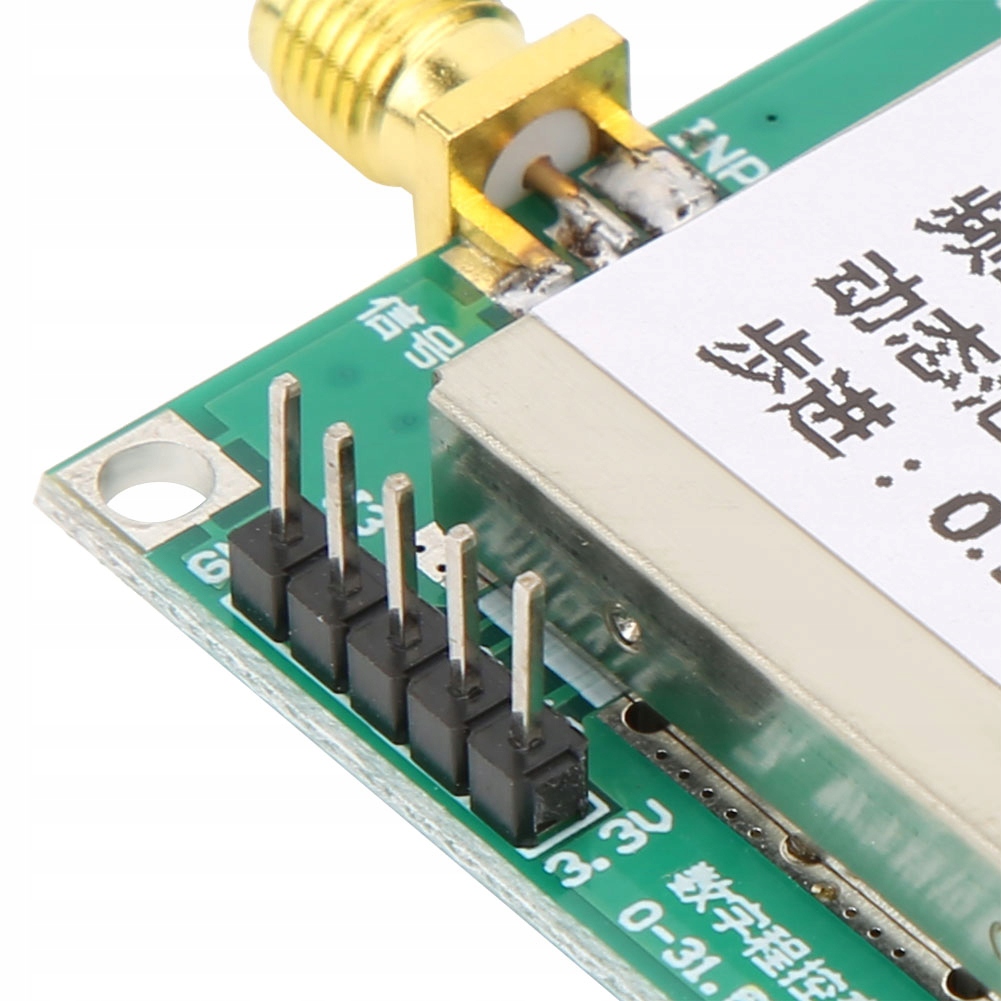

Tryb szeregowy trójprzewodowy, piny to: GND DATA CLK LE 3.3V

2. Konfiguracja trybu sterowania przez port równoległy C0.5-C16: rozłączyć J4 J7 zwarcie J5 J6

3. Konfiguracja trybu sterowania PUP portu równoległego: rozłączyć J4 J5 zwarcie J7 J6

Analizator sieci wektorowej mierzy S21 (przy różnych wartościach tłumienia)

Lista pakietów:

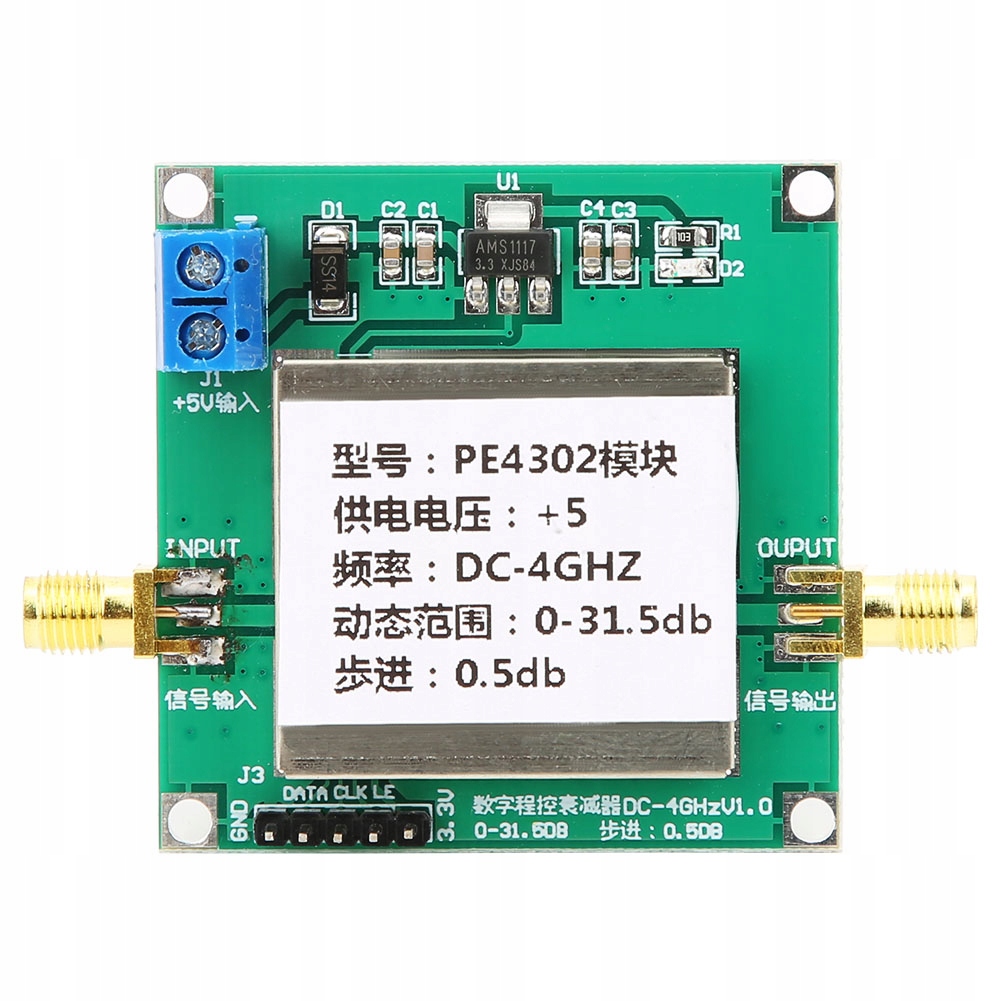

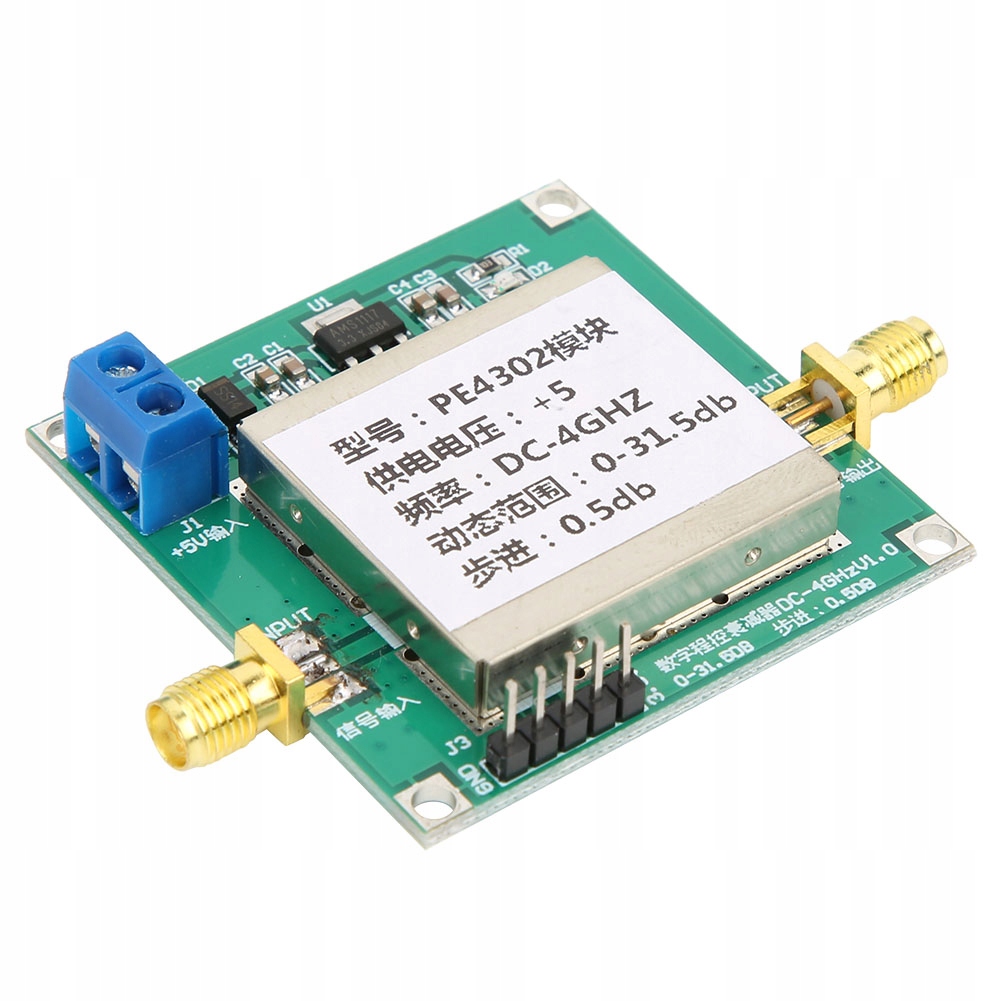

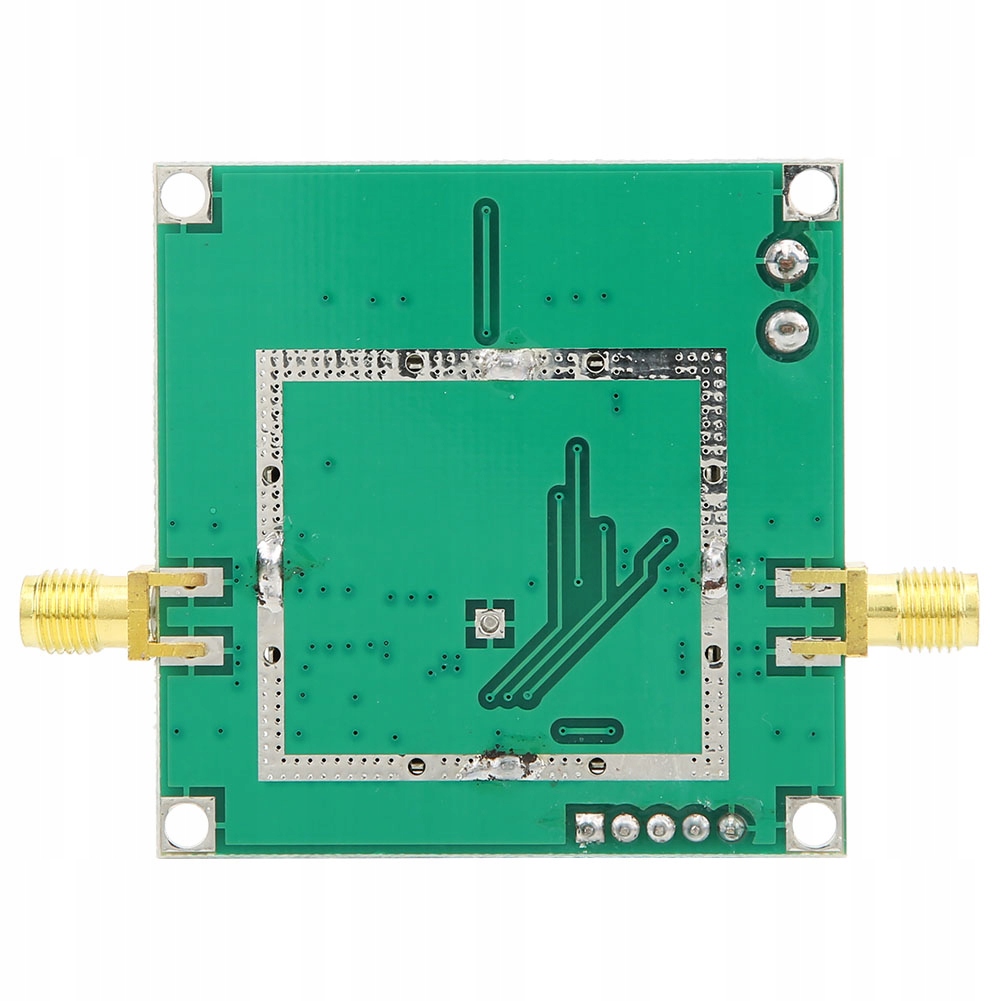

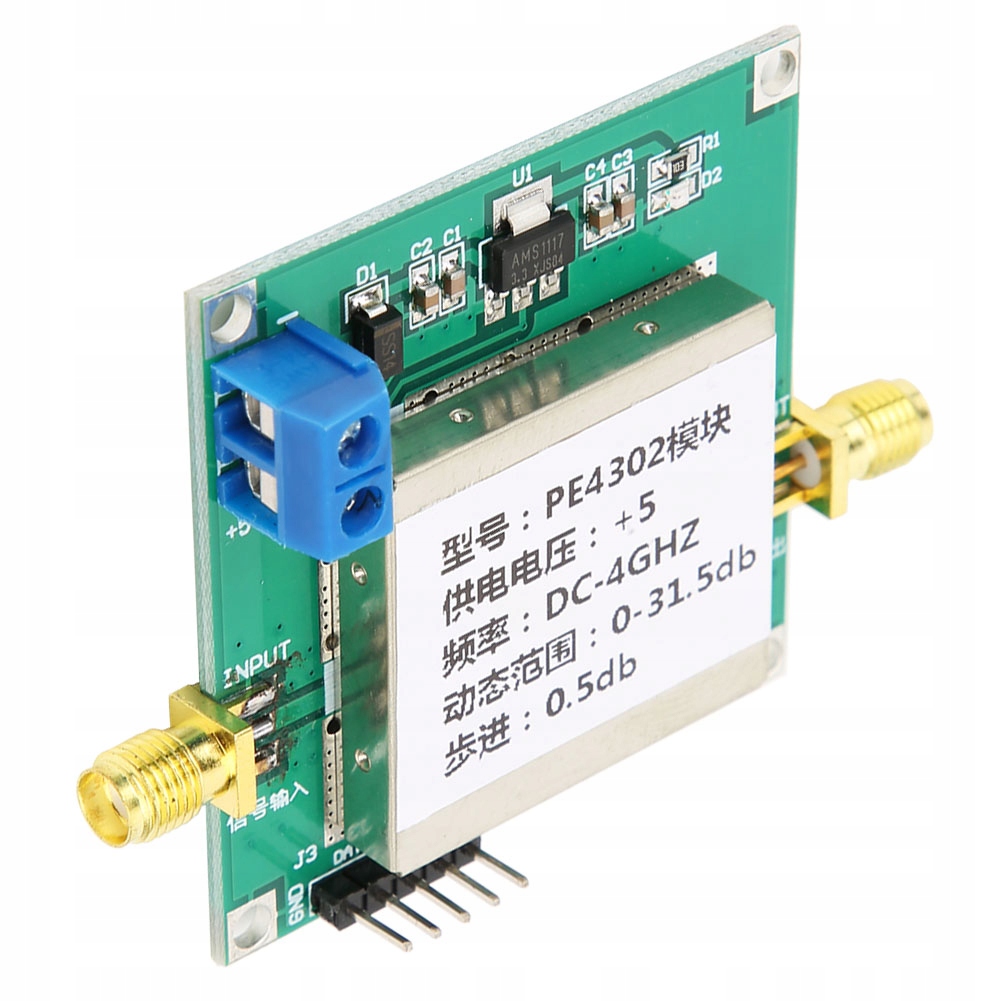

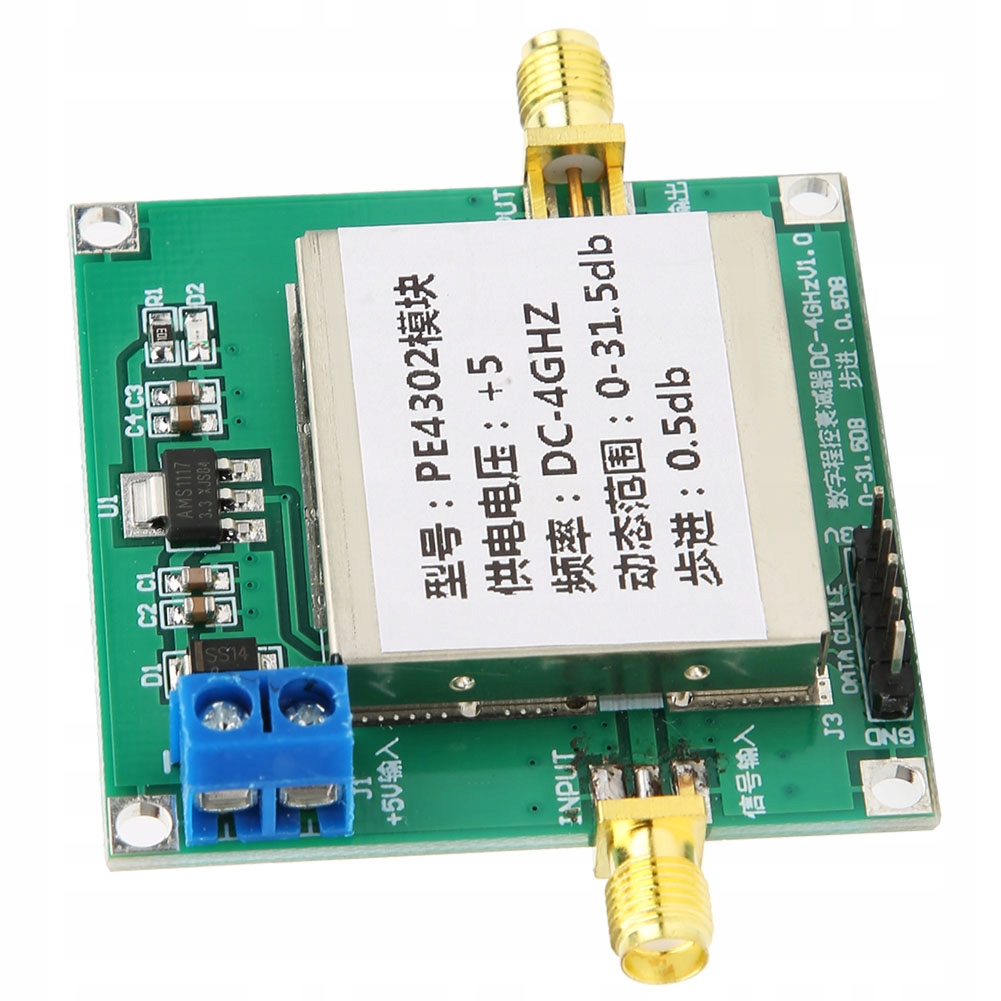

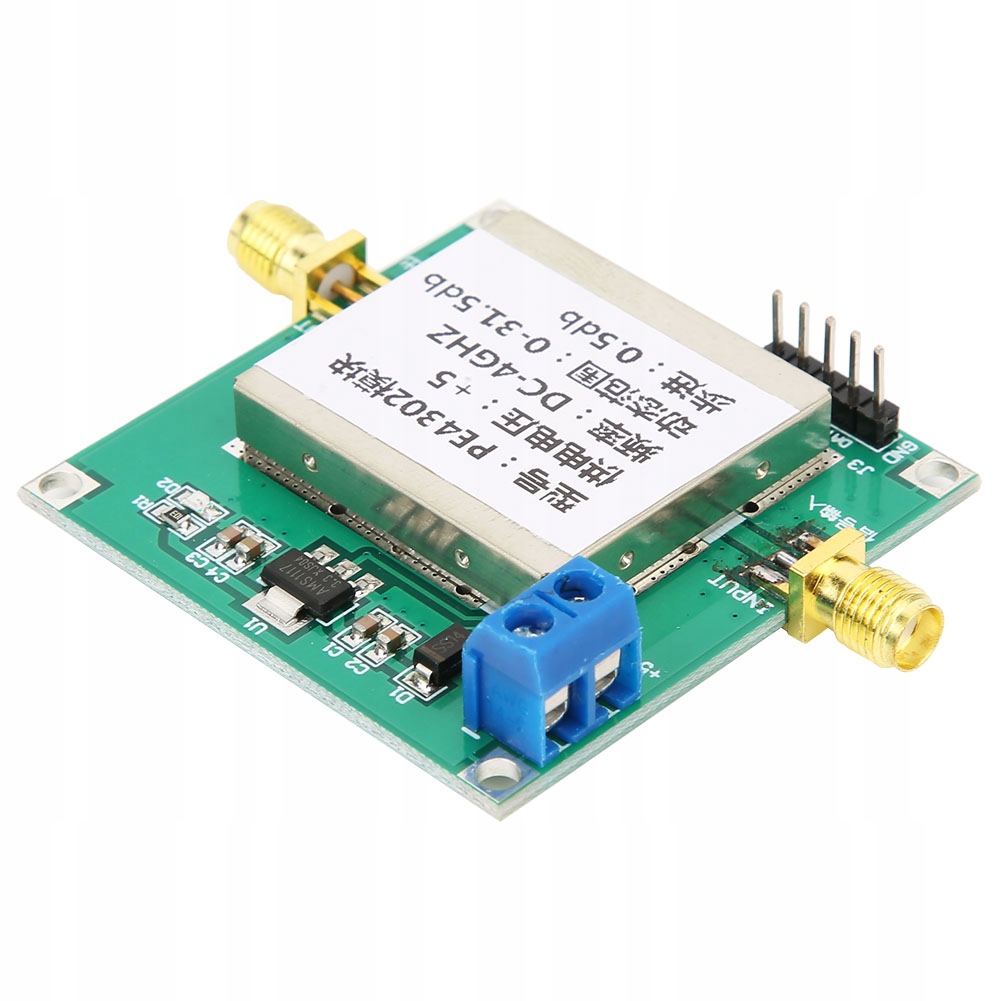

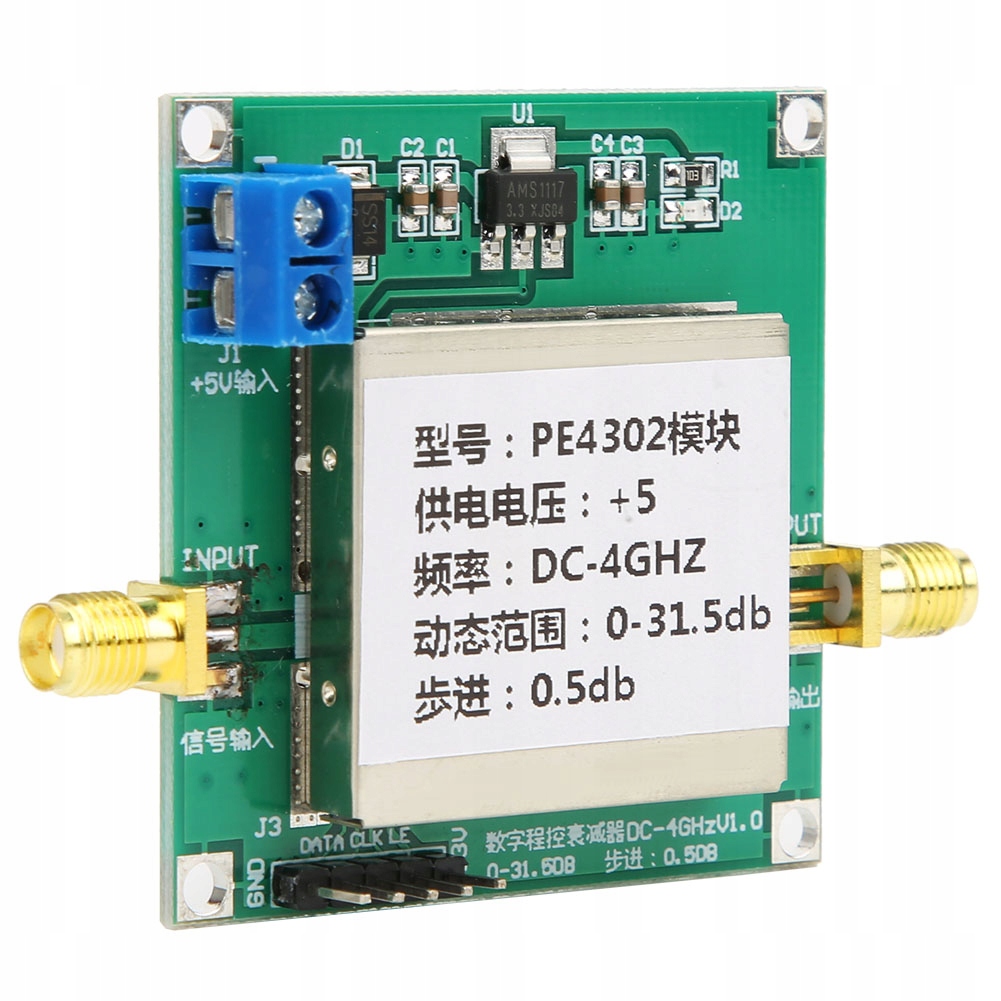

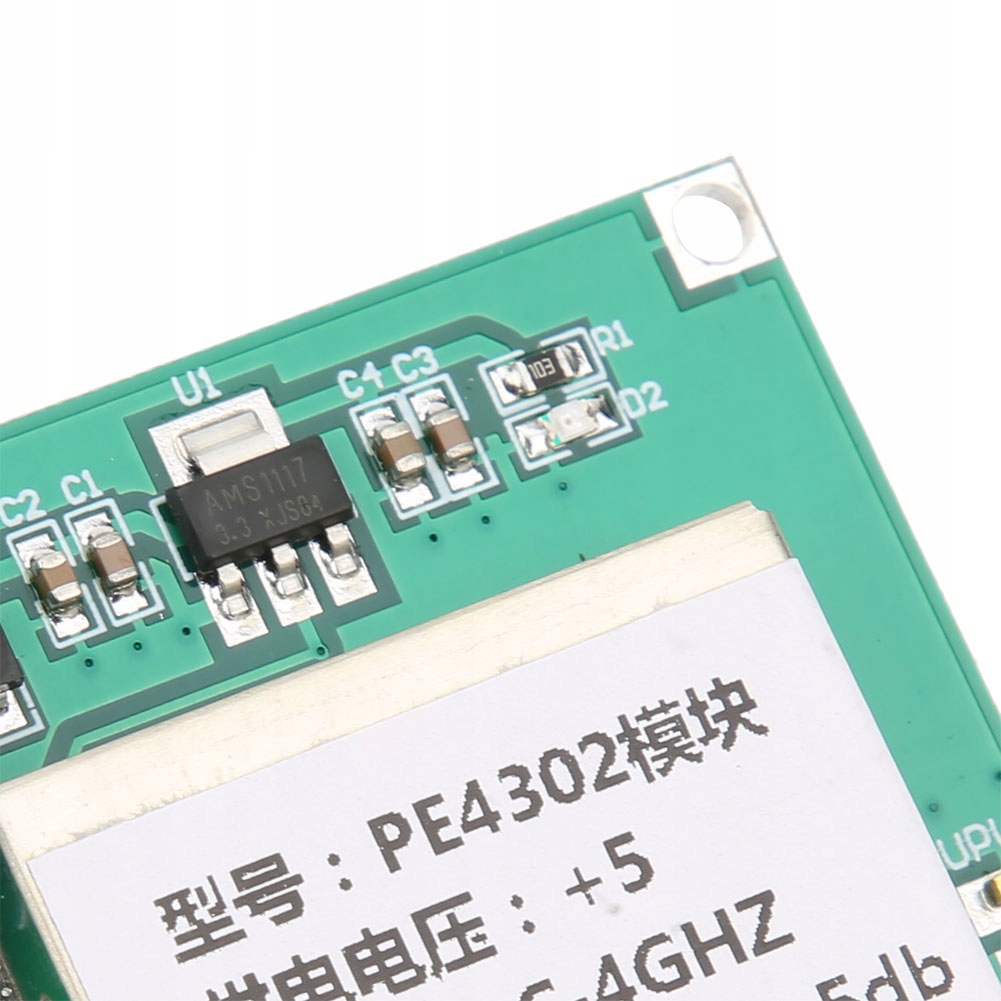

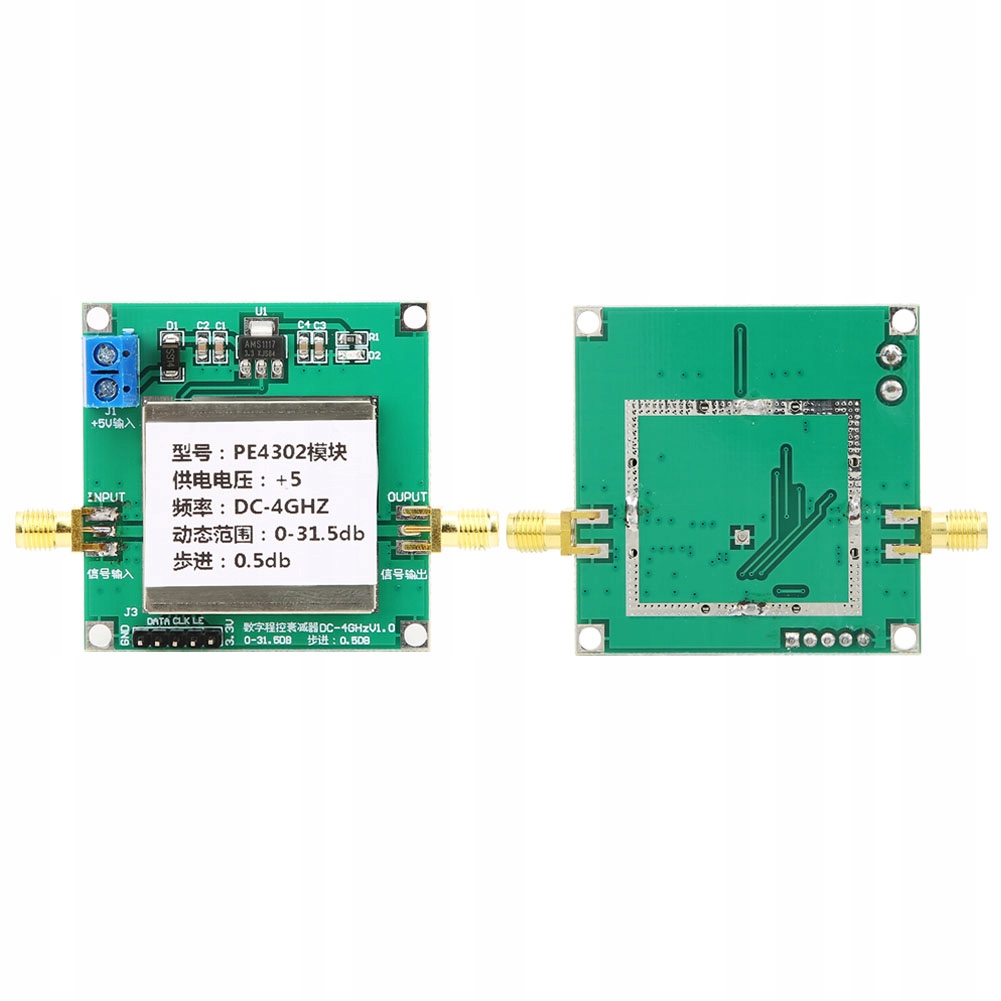

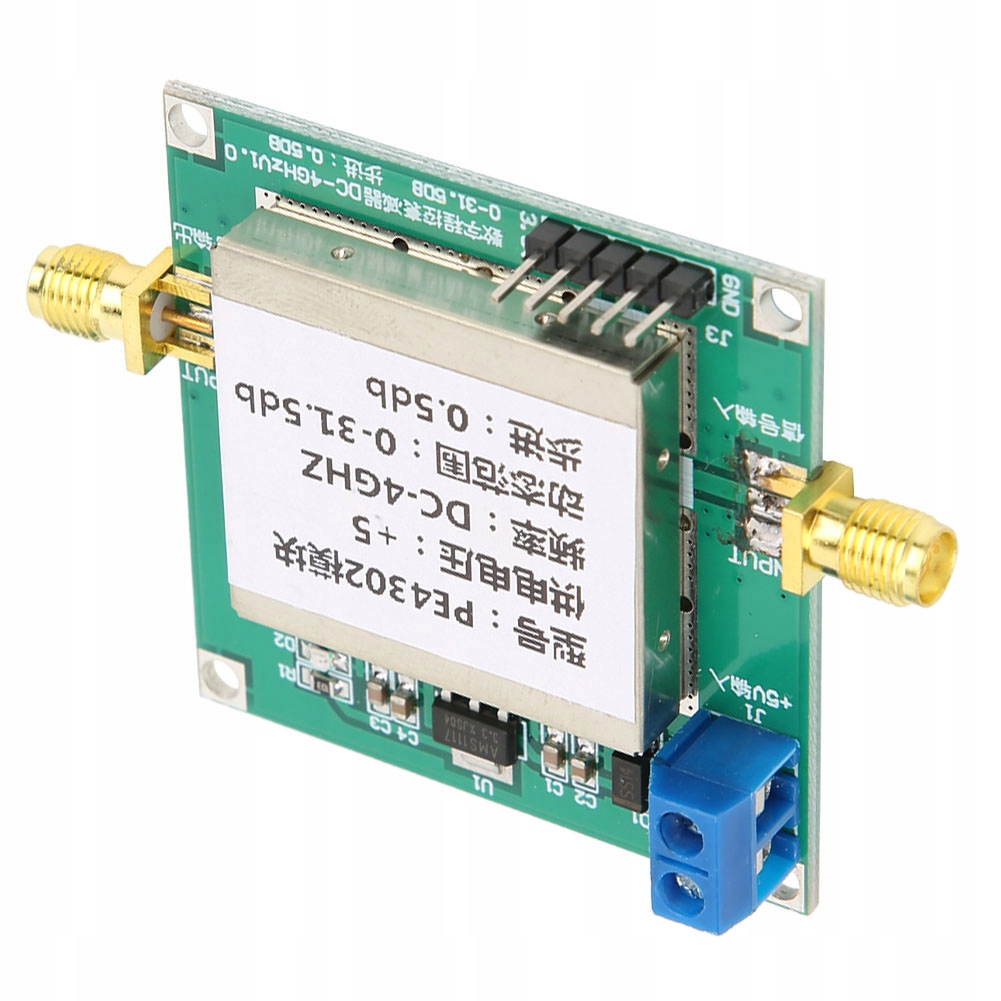

1 x cyfrowy moduł tłumika RF PE4302
