KOD PRODUKTU: 23277

PRZEDMIOT AUKCJI:

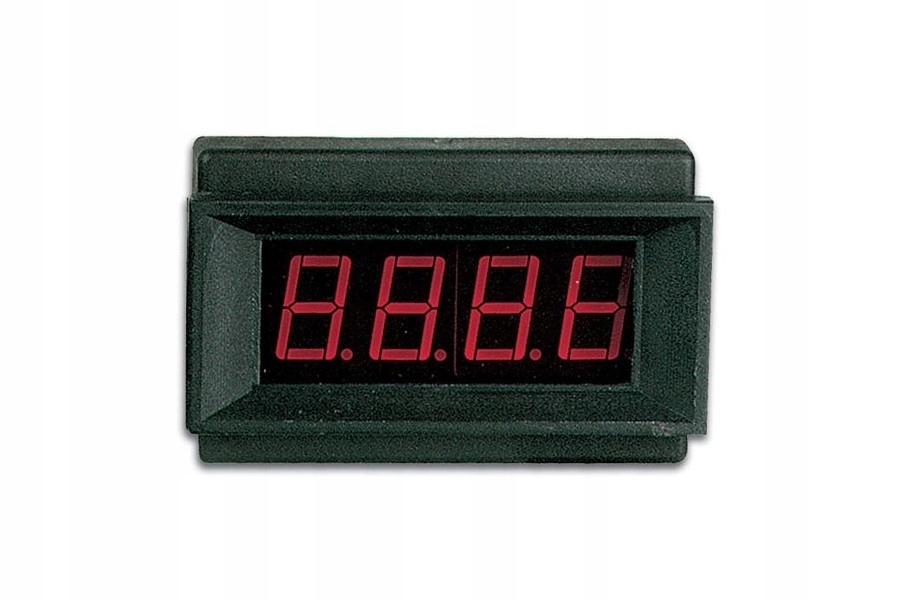

CYFROWY MIERNIK PANELOWY LED - 9V DC WOLTOMIERZ

PRODUCENT: Velleman

Cyfrowy moduł woltomierza panelowego LED - miernik cyfrowy panel led 9V

Moduł PMLED to kompletny 3,5 cyfrowy woltomierz napięcia stałego z wyświetlaczem LED o zakresie pomiarowym 200mV (-199,9mV ~ +199,9mV) zasilany napięciem stałym 9V. Moduł nie może mierzyć napięć własnych! co oznacza że musi być podłączony do niezależnego źródła zasilania. Zasilać go można z baterii, zasilacza wtyczkowego lub innego niepowiązanego z układem mierzonym źródła zasilania. Zakres pomiarowy można dowolnie zmieniać przez wymianę (wlutowanie) dwóch oporników RA i RB. Oryginalnie miernik ma zakres pomiarowy 200mV, a sygnał wejściowy nie jest tłumiony. Aby uzyskać inne zakresy pomiarowe należy stłumić napięcie wejściowe mniej więcej 10-, 100-, 1000- albo 10000-krotnie. Uzyskuje się to przy stosunku RB/RA równym odpowiednio 9, 99, 999, 9999. Na płytce woltomierza zamontowany jest rezystor umożliwiający korekcję błędu stosunku rezystorów wynoszącą nawet do kilku procent.

Cechy:

• cyfrowy miernik panelowy LED, 3 1/2 cyfry
• pojedyncze źródło zasilania 9 V DC
• wysoka impedancja wejściowa: gt; 100 M

Specyfikacja:

• wyświetlacz: LED 3 1/2 cyfry
• czułość wejściowa: 200mV FS
• zasilanie: 9 Vdc
• wybór punktu dziesiętnego: wbudowany mostek
• automatyczne wskazanie biegunowości
• wysokość cyfry: 14 mm (0,56")
• częstotliwość próbkowania: 2-3 odczyty/sek.
• gwarantowany zerowy odczyt dla wejścia 0V
• wysoka impedancja wejściowa: gt; 100 M
• dokładność: 0,5 %
• pobór mocy: 50 - 60 mA
• rozmiar: 68 x 44 mm
• straty: 10 - 20 mA
• wymagane zasilanie: 90 - 180 mW
