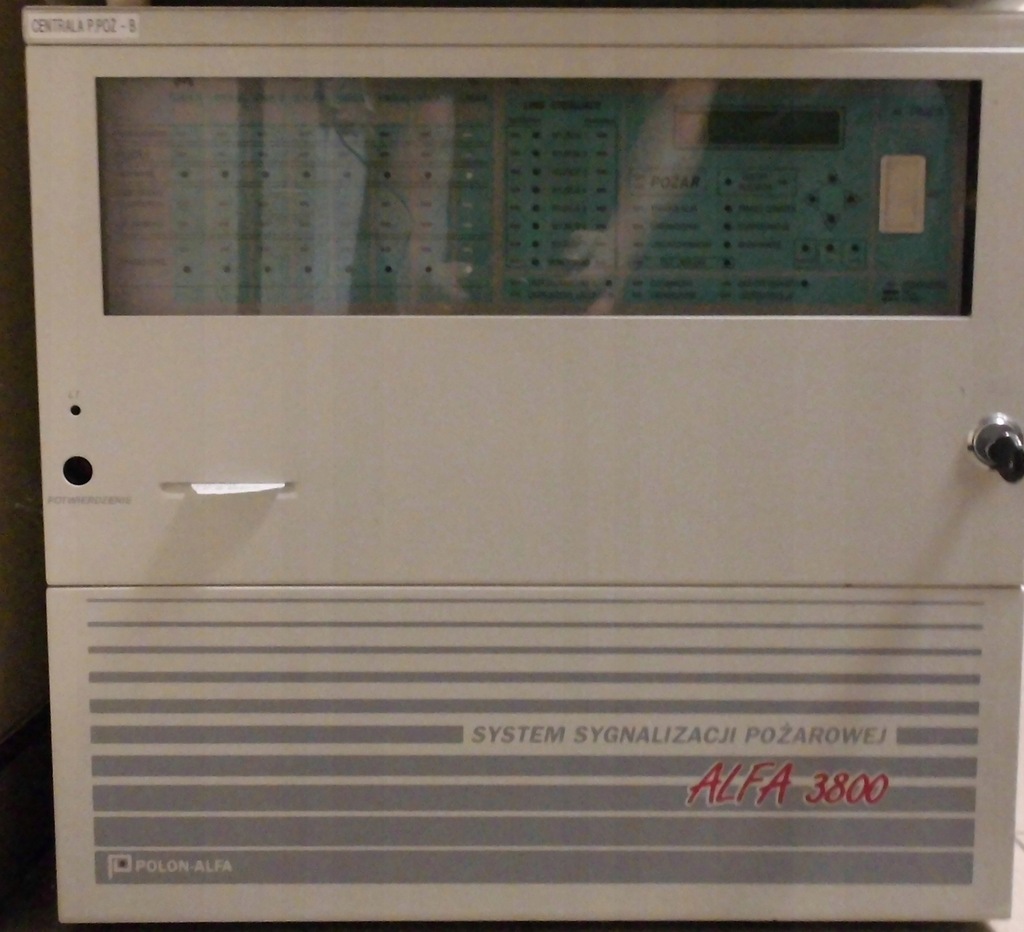

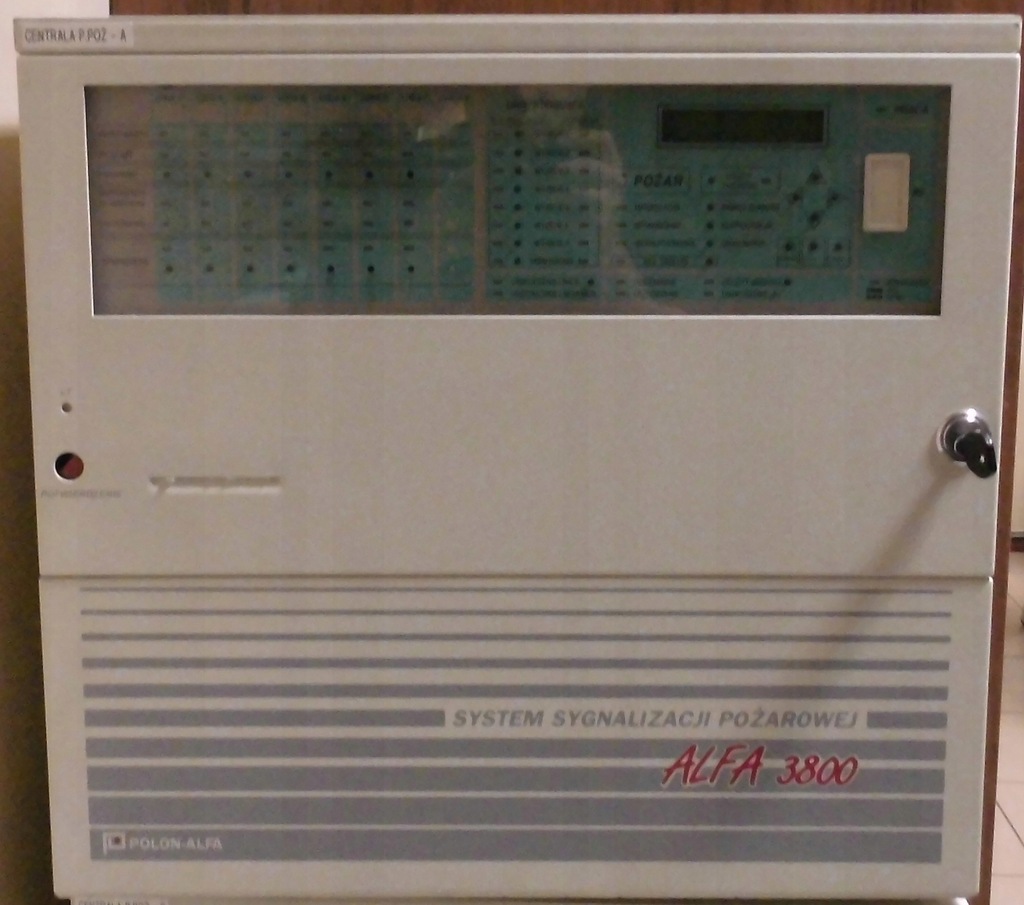

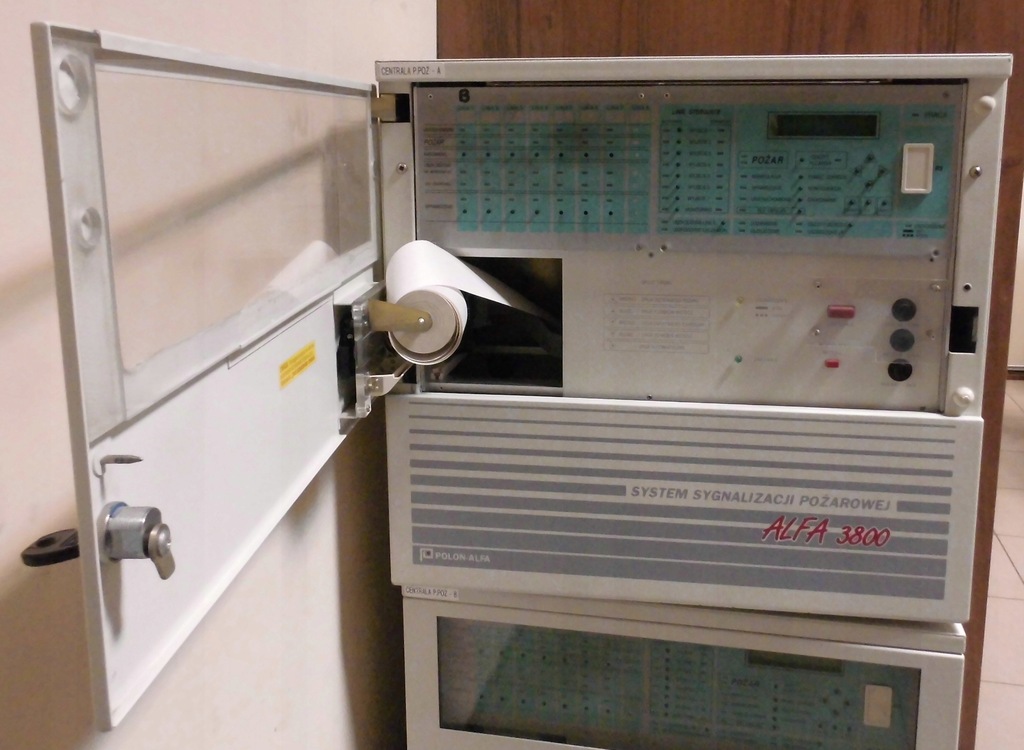

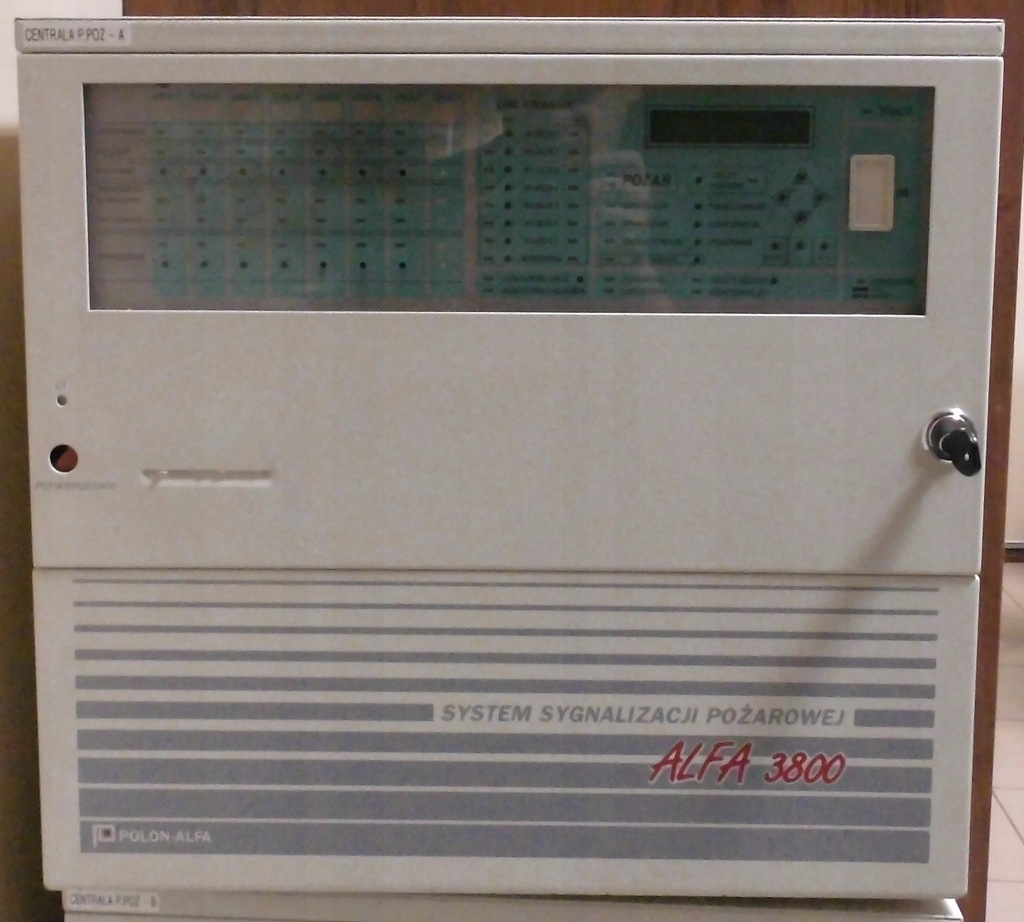

System POLON ALFA 3800, jest przeznaczony do zabezpieczenia małej i średniej wielkości obiektów . Adresowalny - tzw. monologowy, umożliwiający identyfikację miejsca powstania pożaru z dokładnością do pojedynczego punktu adresowalnego (czujki lub ręcznego ostrzegacza) na linii/pętli dozorowej i jednocześnie wyświetlający nazwę konkretnego pomieszczenia.

DANE TECHNICZNE

Napięcie zasilania centrali ~ 220V +10% -15% 50 Hz

Napięcie robocze centrali 24V + 15% -10%

Źródło zasilania rezerwowego: - bateria akumulatorów Pb „szczelnych” o pojemności 6,5÷24 Ah; 21÷28V

Przełączanie na zasilanie rezerwowe automatyczne

Przełączanie na ładowanie akumulatorów automatyczne

Pobór prądu centrali w czasie dozorowania ( bez pakietów PLD-38 oraz linii dozorowych ) :

• z sieci 100 mA - z akumulatora 105 mA
• Maksymalny pobór prądu w czasie alarmowania:
• z sieci 200 mA
• z akumulatora 3,15 A
• Maksymalny pobór prądu przez jeden pakiet PLD-38/PLD-38P ( z elementami liniowymi) 40 mA
• Obciążalność wyjścia do zasilania urządzeń zewnętrznych max. 0,5A/24V
• Liczba linii dozorowych 2 lub 4 z rozbud. Do 8
• Liczba linii sygnałowych 7
• Maksymalna dopuszczalna rezystancja linii dozorowej :
• adresowalnej, pętlowej 2x50 Ω
• adresowalnej, promieniowej (otwartej) 2x25 Ω
• konwencjonalnej za ADC-38 2x120 Ω
• bocznej za G-38A, G-38AI 3x10 Ω
• iskro bezpiecznej za ADC-38 2x100 Ω
• Maksymalna pojemność między żyłowa linii dozorowej 0,33 µF
• Maksymalna dopuszczalna rezystancja linii sygnałowej 2x50 Ω
• Dopuszczalna rezystancja obciążenia końcowego linii sygnałowej (z linią) od 240 Ω do 1200 Ω
• Prąd obciążenia linii sygnałowej 0,1A/24V
• Minimalna rezystancja izolacji między przewodami instalacji 100 kΩ
• Sposób pracy adresowalnej linii dozorowej: - pętlowy z możliwością eliminacji jednej przerwy lub zwarcia przewodów linii dozorowej - promieniowy, bez pętli (linia otwarta)

Dopuszczalny prąd dozorowania elementów liniowych w linii dozorowej:

• adresowalnej 25 mA
• konwencjonalnej za ADC-38 0,5 mA
• bocznej za G-38A, G-38AI 0,5 mA
• iskro bezpiecznej za ADC-38 0,5 mA

Rezystor końcowy linii:

- konwencjonalnej za ADC-38 5,6 kΩ ± 5%

ID-E238-001

• iskrobezpiecznej za ADC-38 5,6 kΩ ± 5%
• Rodzaje elementów liniowych instalowanych w linii dozorowej:
• a) adresowalnej - czujki szeregu 30: DIO-36, TNP-35, TUP-37, DOR-35, PPO-35, PUO-35 w gnieździe adresowalnym - czujki szeregu 40: DIO-40, TUP-40, DOR-40
• ręczne ostrzegacze pożarowe
• adapter czujek
• izolator zwarć
• b) bocznej za G-38A, G-38AI:
• czujki szeregu 30: DIO-36, TNP-35, TUP-36,TUP-37, DOR-35, PPO-35, PUO-35 w gniazdach nieadresowalnych c) konwencjonalnej za ADC-38: - wszystkie czujki szeregu 30 (albo jeden DOP-35 bez rezystora końcowego)
• ręczne ostrzegacze ROP-33, ROP-42H d) iskro bezpiecznej za ADC-38 (za barierą iskro bezpieczną lub separatorem):
• czujki szeregu 30Ex
• ręczne ostrzegacze ROP-4Ex

G-38A; G-38AI G-3840 ROP-38A ADC-38 IZW-38

G-31÷G-37 Liczba elementów na jednej linii, zależna od łącznego prądu dozorowania, lecz nie większa niż:

a) dla linii adresowalnej pętlowej:

• elementów adresowalnych 64
• łącznie elementów adresowalnych i nieadresowalnych 128

  b) dla linii adresowalnej promieniowej:

• elementów adresowalnych 32
• łącznie elementów adresowalnych i nieadresowalnych  32
• Pobór prądu z adresowalnej linii dozorowej przez elementy liniowe:

• gniazdo adresowalne G-38A (bez czujki) 0,05 mA
• gniazdo adresowalne G-38AI (bez czujki) 0,08 mA
• gniazdo adresowalne G-3840 (bez czujki) 0,08mA
• ręczny ostrzegacz pożarowy ROP-38A 0,07 mA
• adapter ADC-38 (bez linii konwencjonalnej) 0,5 mA
• izolator IZW-38 0,05 mA

Wyświetlacz ciekłokrystaliczny:

• liczba linii tekstowych 2
• liczba znaków w linii 20
• maksymalna liczba znaków w jednym komunikacie użytkownika 20
• Warianty alarmowania:
• alarmowanie jednostopniowe
• alarmowanie dwustopniowe
• alarmowanie jednostopniowe z jednokrotnym kasowaniem elementu
• alarmowanie dwustopniowe z jednokrotnym kasowaniem elementu
• alarmowanie jednostopniowe w trybie pracy „Bez obsługi” Maksymalna liczba stref dozorowych 512

ID-E238-001 6-3

Maksymalna liczba tablic TA-35A przyłączonych do centrali w celu utworzenia pola sygnalizacji strefowej 4

Liczba stref obsługiwanych przez jedną tablicę TA-35A 128

Wyjścia dla sygnalizacji dodatkowej (np. do monitoringu):

a) bezpotencjałowe styki zwierne o obciążalności 1A/24V dla sygnalizowania :

• grupowego alarmu pożarowego
• - alarmów strefowych (8 przekaźników)
• b) bezpotencjałowy zestyk przełączny grupowego sygnału uszkodzenia o obciążalności 1A/24V

Czas opóźnienia transmisji sygnałów programowany 0÷7,5 min. co 0,5 min.

Wymiary centrali 490x453x247 mm

Masa 20 kg

Stopień ochrony IP 30 Kategoria klimatyczna 00/040/04
