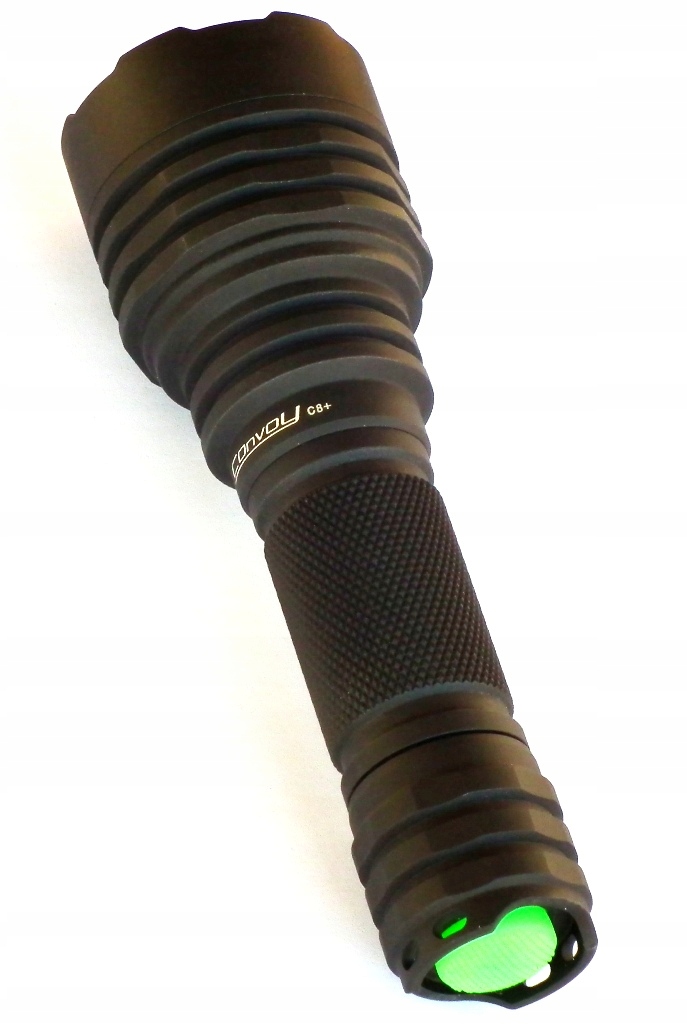

Lampka bazująca na wysokiej jakości obudowie Convoy C8+. Jest to kompleksowy mod lampki zbudowany na emiterze XP-L W2 3C (temperatura barwowa 5000K - neutralna biel), osadzonym na podłożu miedzianym typu DTP (z bezpośrednim padem termalnym). Optyka lampki to reflektor SMO (gładki) zapewniający dobre skupienie światła i tym samym zasięg.
Wysokiej jakości matowa, anodowana powłoka HA-III w kolorze czarnym. Kształt głowicy z nacięciami radiacyjnymi sprawnie oddający ciepło generowane przez emiter. Gumka włącznika domyślnie w kolorze czarnym (inaczej niż na zdjęciach poniżej). Na życzenie może być zainstalowana zielona, niebieska, pomarańczowa lub biała.
Fabryczny, słaby włącznik Omten 1288 (na zdjęciu po lewej) wymieniony na mocniejszy, wysoko-prądowy KX 1212 (po prawej).

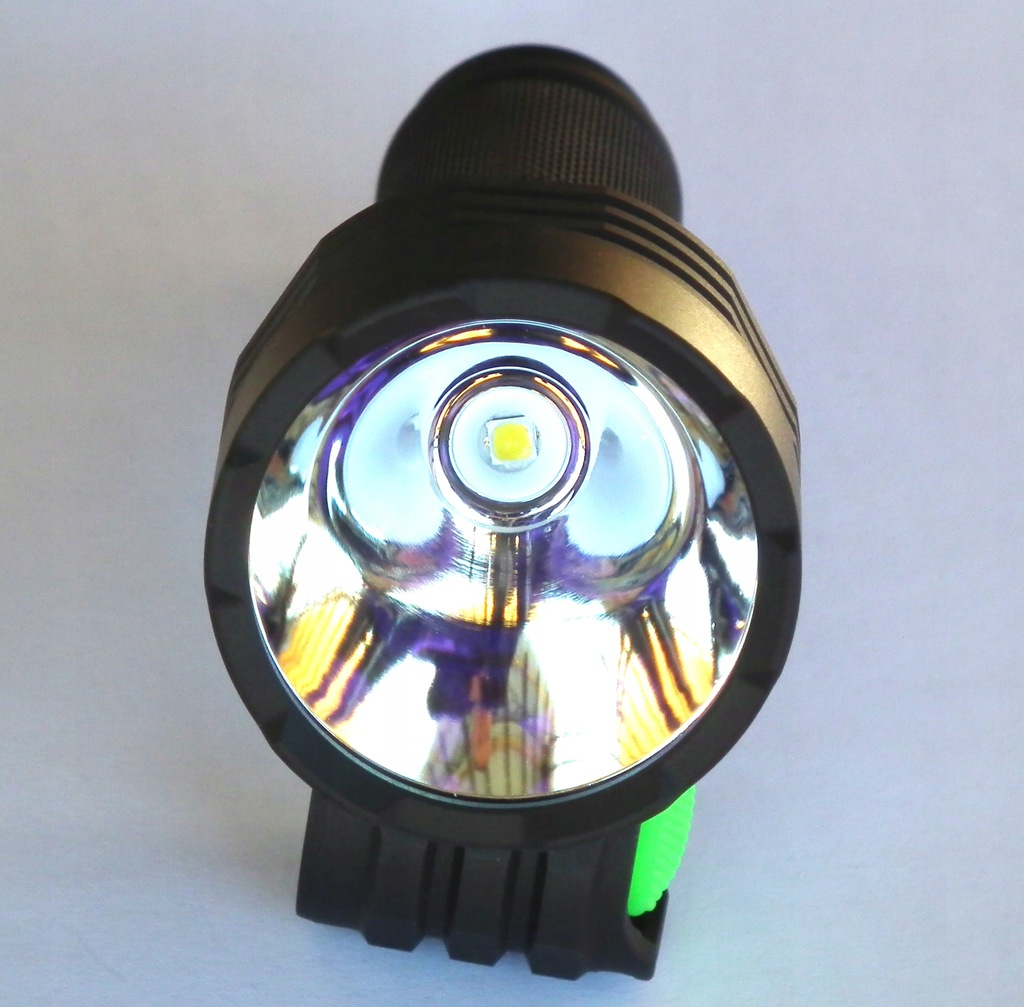

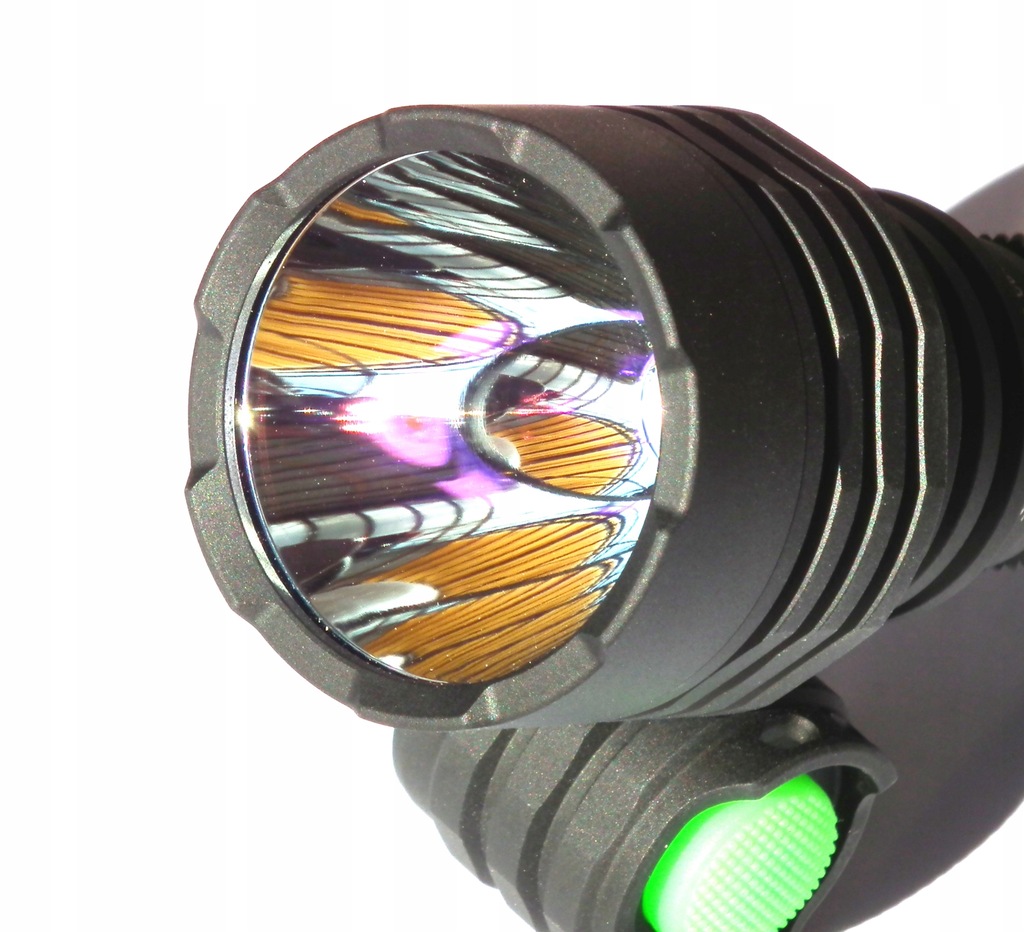

Głęboki, gładki reflektor o średnicy 42mm i głębokości ~32mm zapewnia najlepszy zasięg ze wszystkich oferowanych przeze mnie modeli.
Szybka z powłokami AR
Trapezowe, anodowane gwinty o dużym skoku, uszczelnienie o-ringiem. Mosiężny styk o dużej powierzchni oraz zmostkowana sprężyna dla jak najniższych spadków napięcia. W środku wysoko-prądowy włącznik typu reverse.

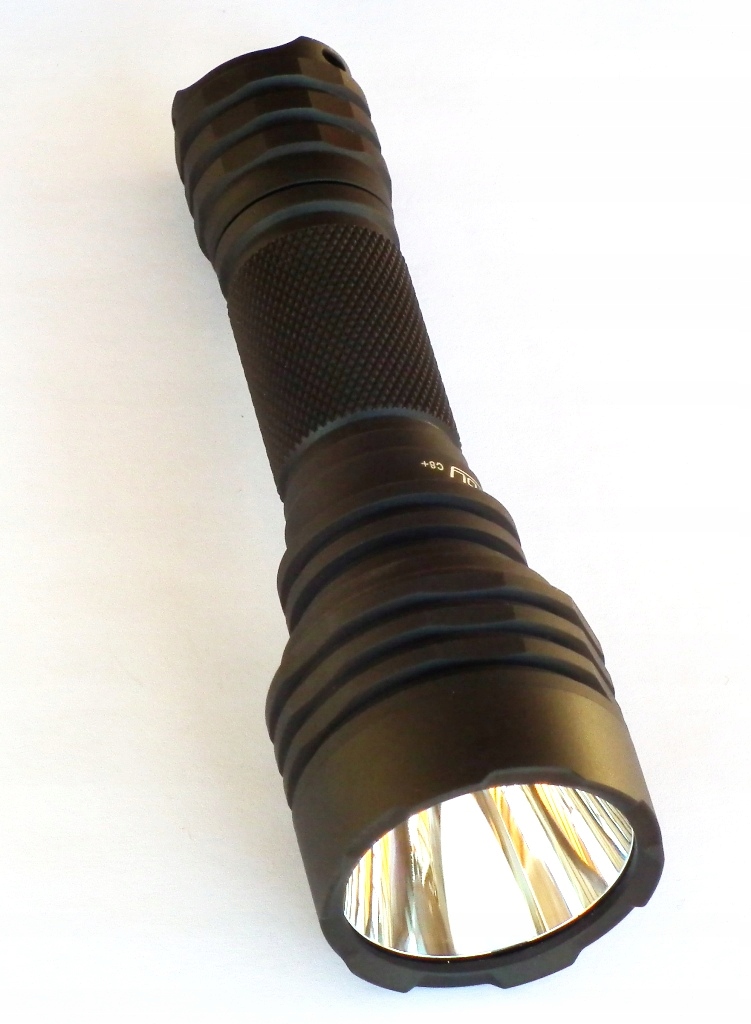

Szorstkie i stosunkowo głębokie moletowanie korpusu znakomicie poprawia pewność chwytu lampki.
Poniżej tabela trybów sterownika rozszerzonego 2.0, diody XP-L W2 oraz zasilania ogniwem NCR18650B (tryby zaznaczone na zielono to tryby tzw. wysokiej sprawności = dłuższa stabilizacja oraz sprawność diody lm/W).
DOKŁADNY OPIS FUNKCJI STEROWNIKA ROZSZERZONEGO 2.0:
KLIKI UŻYTKOWE:
Nawigacja pomiędzy trybami pracy jest dwukierunkowa. 1-klik powoduje przejście do kolejnego trybu w pętli, 2-klik powrót do poprzedniego. Pozwala nam to np. zmniejszyć jasność bez "przeklikiwania" mocniejszych trybów w pętli. Po dojściu do skraju pętli, pójście dalej w tym kierunku spowoduje przeskok do kolejnego skraju pętli.
3-klik Stroboskop. Mechanizm ten działa w ten sposób, że błyski mają intensywność trybu, z którego wywołaliśmy trój-klik. W grupie taktycznej strobo ma zawsze intensywność 100%. Dodatkowo, w zależności od grupy trybów w której się znajdujemy, ma on przypisaną do niej szybkość. 4Hz dla grupy EDC, 2Hz dla rowerowej, 16Hz dla taktycznej.
4-klik Precyzyjny pomiar napięcia ogniwa pod obciążeniem wywołujemy szybkim 4-klikiem. Do tematu podszedłem tu po swojemu zakładając co następuje: Praktyczny zakres użytecznego rozładowania ogniwa Li-Ion pod obciążeniem zawiera się w przedziale od 4.0V do 3.0V. Po wywołaniu 4-kliku lampka na moment zapala się w trybie 100%, następuje pomiar napięcia, a następnie ilością błysków o intensywności 20% sterownik informuje nas o dziesiętnej części V po 3.X. Np. 8 błysków to napięcie 3,8V; 5 błysków to napięcie 3,5V etc. I tak w przedziale od 0-10 gdzie 10 błysków to okolice 4.0V (ogniwo wyjęte prosto z ładowarki) a brak błysku 3.0V oznacza, że za chwilę nastąpi ostrzeganie o niskim poziomie napięcia. Pomiar ten bardzo dobrze sprawdza się również do diagnostyki nowych lampek i związanych z nią spadków napięcia w całej konstrukcji (jakości styków etc.), gdyż dostajemy info jakie napięcie fizycznie występuje na poziomie sterownika.
5-klik Zmiana grupy trybów EDC (4-trybowa)->Rower (3-trybowa)->Taktyczna(2-trybowa)
Domyślne (fabryczne) ustawienia danych grup:
EDC: 0,03% - 2% - 25% - 100%
Rower: 5% - 25% - 100%
Taktyczna: 100% - 5%
Załóżmy, że jesteśmy w grupie EDC. Wywołując szybki 5-klk przeskakujemy do grupy rowerowej. Np. wkładamy lampkę w uchwyt rowerowy i bez konieczności ponownego programowania interesujących nas jasności przenosimy się w tryby, których używamy na rowerze. Kolejny 5-klik to przejście do grupy Taktycznej (2-tryby). Wywołanie 5-kliku po raz kolejny przeniesie nas z powrotem do grupy EDC.
KLIKI KONFIGURACYJNE:
6-klik
Procedurę programowania danego trybu wywołujemy szybkim 6-cio klikiem będąc aktualnie w trybie który chcemy zmienić. Wyświetlanie sekwencji następuje od trybu najniższego (sygnalizowanego "mrugnięciem") w górę. Każdy tryb wyświetla się przez ok. 1,5 sek. Po dojściu do 100% następuje również sygnalizacja "mrugniecie" po czym malejąco wyświetla tryby w dół. Tryb programujemy w trakcie wyświetlania go klikiem (bądź mechanicznym wyłączeniem włącznika). Jeśli nie wykonamy nic podczas procedury prezentacji trybów w górę i w dół lampka zostanie przy dotychczasowo ustawionej jasności.
7-klik
Wyłączenie/włączenie pamięci ostatnio użytego trybu (domyślnie włączona). Po wykonaniu 7-kliku lampka po wyłączeniu, włączy się zawsze w pierwszym trybie danej grupy. Np. w EDC będzie to domyślnie 0,03%. Analogicznie dla każdej grupy (np. w Taktycznej będzie to 100%).
8-klik
Reset do ustawień fabrycznych trybów dla wszystkich grup wraz z przeniesieniem do grupy EDC i włączeniem pamięci.
Monitoring temperatury Procedura ta działa zawsze w tle i nadzoruje aktualną temperaturę sterownika. Bazuje na wewnętrznym czujniku temp. procka 25V. Po osiągnięciu progu bezpieczeństwa (domyślnie 60st) sterownik płynnie redukuje moc, po czym stara się wyrównać do zadanego trybu pracy. Jeśli ciepło wciąż nie jest skutecznie odbierane, znowu redukcja i trzymanie się zadanego progu bezpieczeństwa. Przy wychłodzeniu lampki (np. opływ powietrza na obudowie lampki) powrót do nominalnych parametrów zaprogramowanego trybu.
Ostrzeganie o niskim napięciu ogniwa Zaczyna działać gdy ogniwo w danym trybie pracy osiąga okolice 2,9V. Następuje "mrugnięcie" i redukcja o kolejny, niższy poziom z palety programowalnych trybów (osiągamy ~2,9V w nim, mrugnięcie i redukcja do niższego). Po osiągnięciu krytycznie niskiego napięcia 2,6V sterownik 4 razy mruga i przechodzi w tryb uśpienia.
*/ Autorem firmware`u w tej wersji latarki jest Pyra

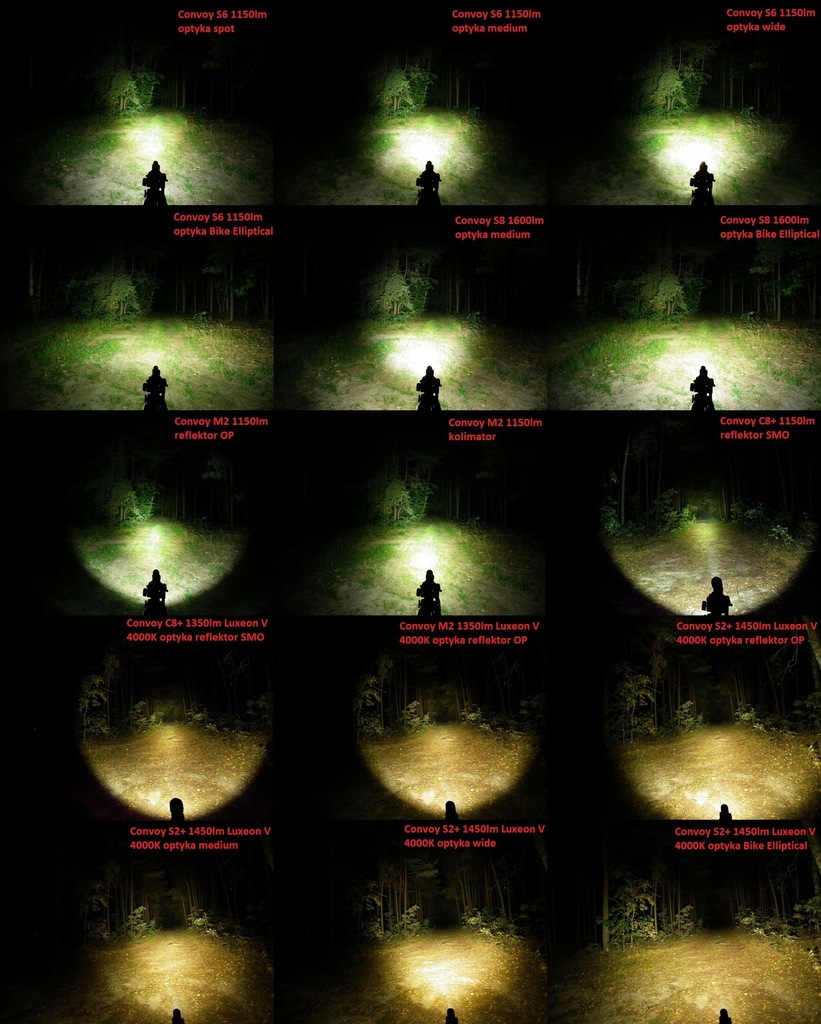

Parametry dla poniższych zdjęć: F/4.5, czas naświetlania 3 sek. ISO200, WB światło słoneczne
Poniżej dwa plany dla lampki oferowanej w tej aukcji.
CHARAKTERYSTYKA PRODUKTU:
Obudowa: Aluminium z matową powłoką HA-III w kolorze czarnym (efekt zmrożenia)
Zasilanie: Jeden akumulator Li-Ion typu 18650 (ogniwa typu unprotected o długości 65mm). Brak w komplecie (do dokupienia w pozostałych przedmiotach)
Optyka: Reflektor SMO
Szybka ochronna: Szklana szybka z powłokami AR
Włącznik: wysoko-prądowy włącznik typu reverse
Gumka włącznika: Silikonowa w rozmiarze 16mm, domyślnie kolor czarny (na życzenie inny kolor).
Podłoże MCPCB diody: Miedziane podłoże 20mm z bezpośrednim padem termalnym
Siła światła: 1150 lumenów w trybie max (jasność-regulowana - różne tryby świecenia )
Źródło światła: dioda CREE XP-L W2 3C
Czas pracy zależy od wybranego trybu świecenia oraz pojemności ogniwa
Wymiary: 140mm (całkowita długość) x 25,3mm (średnica korpusu) x44,5mm (średnica głowicy)
Waga: 150 gramów (bez ogniwa).
Aukcja dotyczy jedynie lampki. W komplecie instrukcja obsługi lampki oraz pisemna gwarancja na okres 3 lat.
