Jedno narzędzie, a milion możliwości! Stwórz czujniki za pomocą 12 elektrod Touch Board i wywołaj dźwięki za pomocą odtwarzacza MP3. Stwórz pianino MIDI, interaktywną ścianę, czujnik zbliżeniowy - decyzja należy do Ciebie.

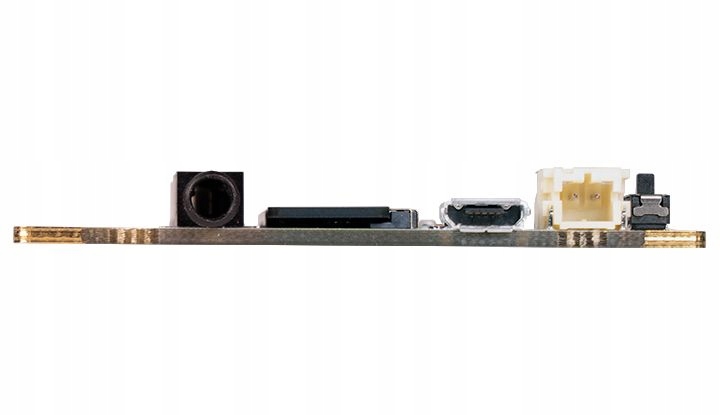

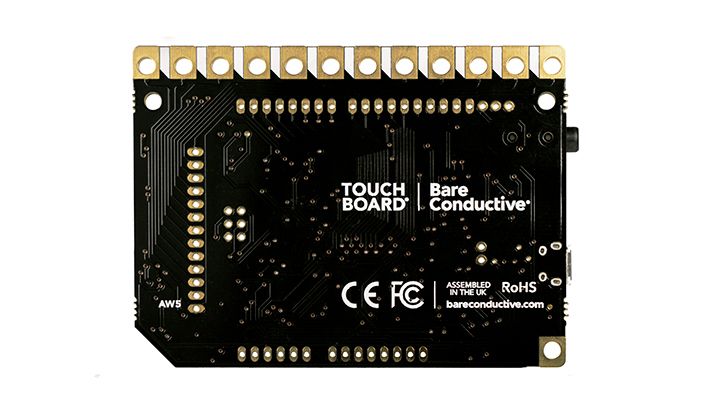

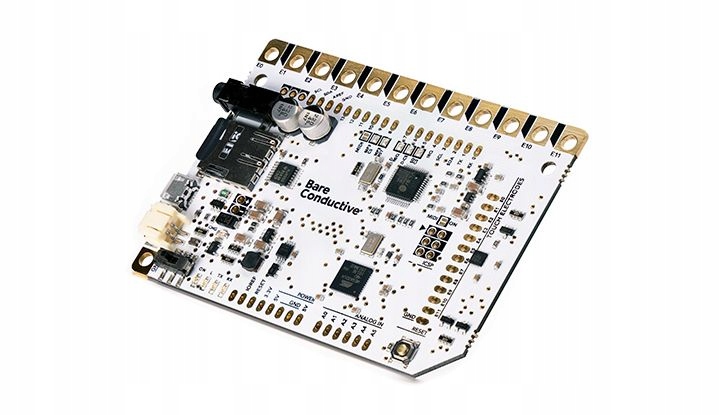

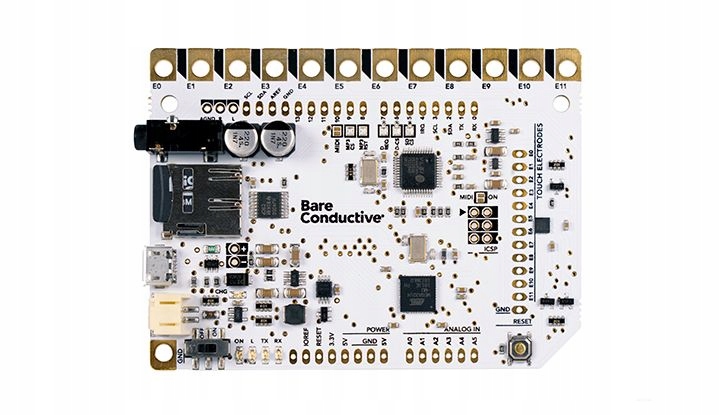

Bare Conductive Touch Board jest płytką z mikrokontrolerem, opartą na Arduino Leonardo, wykorzystującą ATmega32U4 z zainstalowanym bootloaderem i zawierającą złącze audio 3.5mm. Dźwięki mogą być zapisywane na płytce za pomocą karty microSD, a płytkę Touch Board można przeprogramować za pomocą Arduino IDE i kabla micro USB.

Płytka ta została specjalnie zaprojektowana do pracy z Bare Conductive, czyli farbą przewodzącą prąd, która umożliwia konwersję dotyku na dźwięk, światło lub dowolną akcję. Dzięki 12 elektrodom pojemnościowym można tworzyć wiele innowacyjnych projektów i scen, łącząc je z farbą elektryczną. Posiada dekoder MP3 i syntezator MIDI, a także złącze audio 3,5 mm i obsługę kart micoSD (w tym 128MB microSD).

W ten sposób można wykonać ekran dotykowy i interaktywne projekty zbliżeniowe w inny i łatwy sposób. 12 elektrod pojemnościowych o wysokiej rozdzielczości

Płytka dotykowa wykorzystuje układ MPR121, który daje mu 12 elektrod pojemnościowych. Elektrody te można skonfigurować jako czujniki dotykowe lub zbliżeniowe i zaprogramować je do aktywacji wyjść lub przesyłania danych. Elektrody można używać jako złącza kablowe lub łatwo z farbą elektryczną, którą możesz używać na wielu powierzchniach, od ścian, podłóg i stołów po tekstylia lub papier.

Wbudowany dekoder MP3 i syntezator MIDI

Touch Board zawiera dekoder MP3 i syntezator MIDI VS1053B, dzięki czemu można odtwarzać pliki MP3 lub symulować instrument MIDI z wszystkim, co łączysz z pinami. I odtwarzać je, dlatego przez głośniki lub słuchawki podłączone do złącza audio jack. Pliki MP3 są odczytywane z dostarczonej karty microSD i można je wymieniać bez konieczności przeprogramowania płyty dotykowej.

Szeregowy interfejs USB, interfejs MIDI oraz mysz i klawiatura

Oferuje wiele możliwości! Po podłączeniu do komputera, Touch Board może działać jako szeregowe urządzenie USB, interfejs USB MIDI lub mysz USB lub klawiatura USB. Wykorzystaj dane z elektrod jako dane wejściowe dla oprogramowania, które wykorzystuje sygnały szeregowe, MIDI lub uderzenia klawiatury.

Zastosowanie

• Internet rzeczy (IoT)
• Automatyka domowa (Smart House)
• Automatyzacja i kontrola procesu
• Klawiatura MIDI, innowacyjne urządzenia peryferyjne
• Wystawy, nowoczesny wystrój
• Edukacja STEM

Specyfikacje techniczne

• Mikrokontroler ATmega32U4
• Wyjście audio: 15mW do do 32Ω przez gniazdo stereo 3,5mm
• Pamięć: do 32GB wymienna poprzez kartę microSD
• Napięcie robocze: 5V DC
• Maks. prąd wyjściowy: 400mA, przy starcie 100mA (5V Rail)
• 12 pojemnościowych elektrod dotykowych, osiem konfigurowalnych jako cyfrowe I/O
• 12 cyfrowych pinów I/O z pięcioma dodatkowymi pinami dostępnymi poprzez modyfikację 7 kanałów PWM (współdzielonych z cyfrowymi pinami I/O)
• 12 analogowych kanałów wejściowych (współdzielonych z cyfrowymi pinami I/O)
• Wysokość: 2,5 cm
• Szerokość: 13,5 cm
• Głębokość: 10,5 cm (4,2 cala)
• Waga: 0,063 kg (2,2 uncji)
• Wiek: 14+

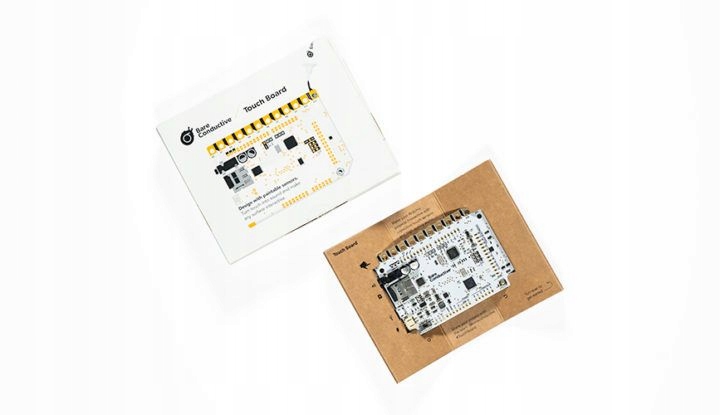

W zestawie:

• 1 x Płytka dotykowa
• 1 karta microSD o 1 x 128 MB
