AVT2813B Przystawka do pomiaru indukcyjności - KIT

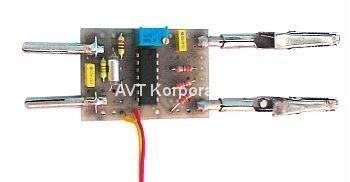

Przystawka do pomiaru indukcyjności, AVT2813

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu

Prosta a jednocześnie niezmiernie przydatna przystawka do miernika uniwersalnego. Z koniecznością pomiaru indukcyjności spotkać się można głównie podczas montażu układu radiowego. W praktyce nie zawsze da się użyć gotowych indukcyjności a i z tymi fabrycznymi bywają różne kłopoty (np. nieczytelne oznaczenia). Jeszcze więcej problemów jest z elementami indukcyjnymi wykonywanymi samodzielnie. Wniosek z tego jeden indukcyjności przed zamontowaniem powinny być sprawdzone. Nie są do tego potrzebne, dostępne w handlu a drogie mierniki wystarczy prezentowany układ i zwykły, cyfrowy miernik uniwersalny.

Przystawka zbudowana jest na sześciu inwerterach Schmitta (układ 74HCT14). Tworzą one generator 128 kHz, wzmacniacz separator i odwracacz fazy. Sygnał wyjściowy doprowadzany jest do miernika uniwersalnego pracującego jako miliwoltomierz. Urządzenie szczególnie polecane wszystkim elektronikom w serwisie i warsztacie, radioamatorom i krótkofalowcom

Wybrane parametry:

• pomiar indukcyjności w zakresie 500 nH - 50 uH
• stała przetwarzania - 10 mV/1 uH
• odczyt zmierzonej wartości - multimetr cyfrowy
• niewielkie wymiary, budowa umożliwiająca bezpośrednie włożenie w zaciski multimetru
• możliwość zwiększenia zakresu pomiarowego
• zasilanie 5 Vdc (np.: z warsztatowego zasilacza stabilizowanego)
• wymiary płytki 32x37mm

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu

Dokumentacja
