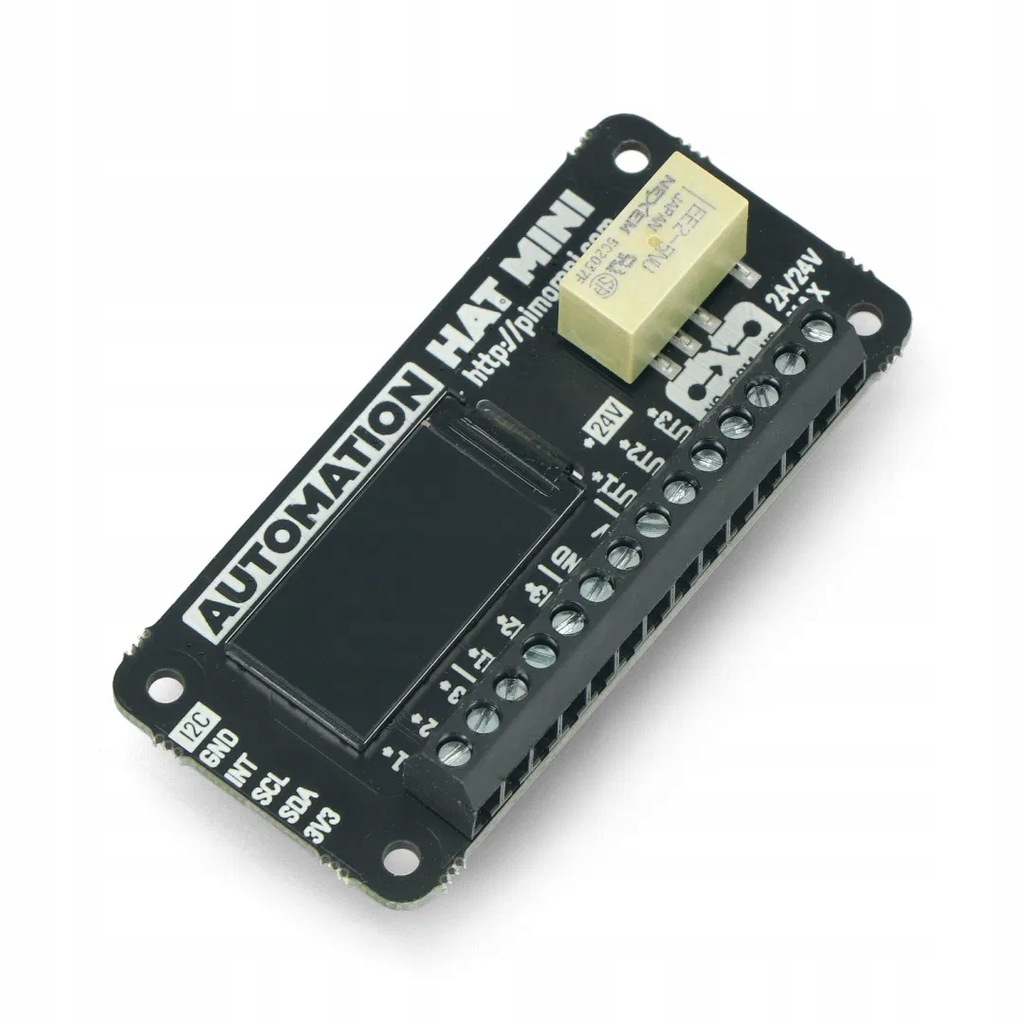

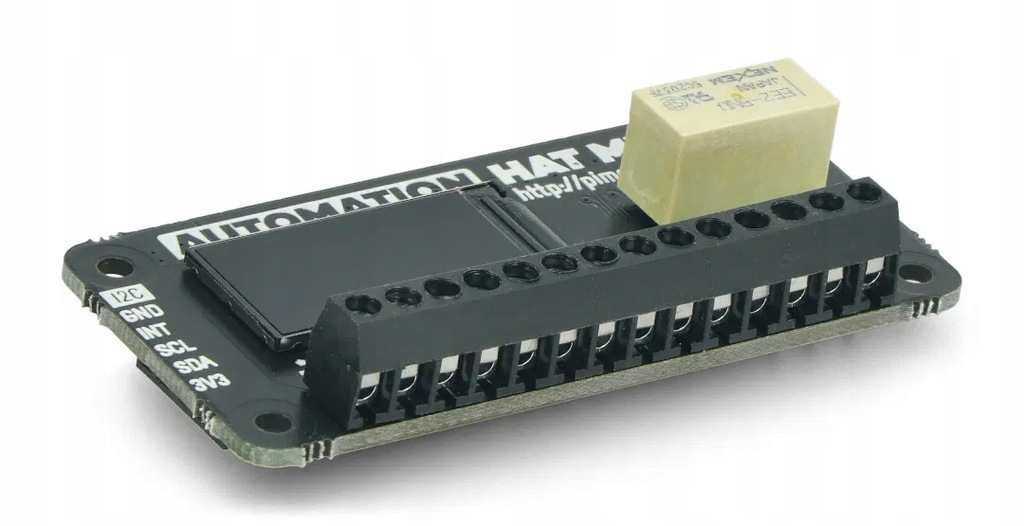

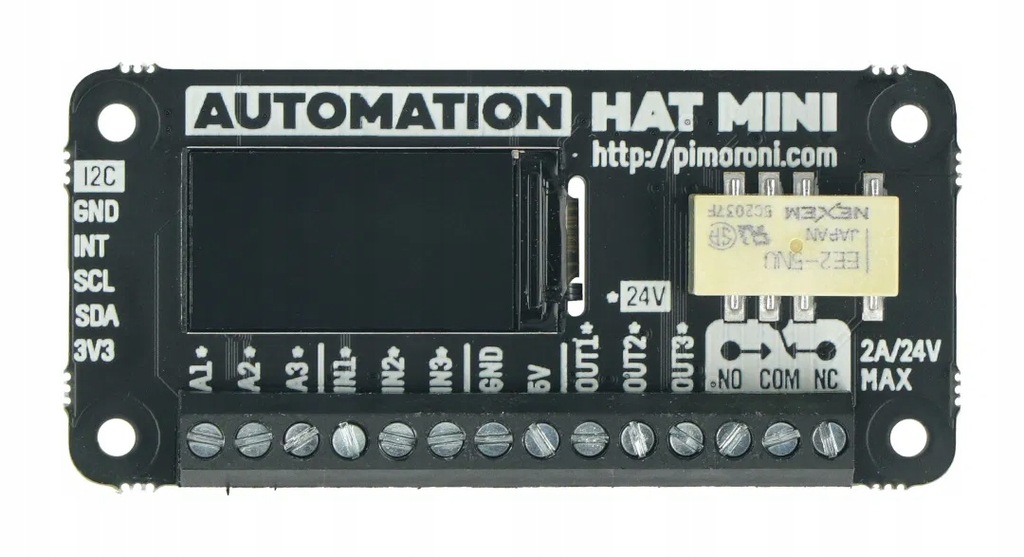

Automation HAT Mini - nakładka do Raspberry Pi - Pimoroni PIM487

Automation HAT Mini jest nakładką przeznaczoną dla minikomputerów Raspberry Pi. Niewielkich rozmiarów nakładka daje duże możliwości w automatyce . Wyposażona została w przekaźnik 24 V / 2 A, wyświetlacz OLED 0,96", konwerter analogowo-cyfrowy ADC od 0 V do 24 V ADS1015 z 3 kanałami 12-bit, trzy wejścia buforowe tolerujące napięcie 24 V, trzy wyjścia typu Sink tolerujące napięcie 24 V. Złącza wejść / wyjść wyprowadzone zostały naterminal śrubowy 3,5 mm . Nakładka jest kompatybilna z każdą 40-pinową wersją Raspberry Pi.

Indeks: PIM-19070

Główne cechy Automation HAT Mini

• Kolorowy wyświetlacz 0,96" (160 x 80 px)
• Przekaźnik 24 V / 2 A (złącza NC i NO) złączany stanem wysokim
• 3x 12-bit konwerter ADC od 0 V do 24 V (ADS1015) (dokładność ± 2 %)
• 3x wejścia buforowe tolerujące napięcie 24 V
• 3x wyjścia typu Sink tolerujące napięcie 24 V
• Terminal śrubowe 3,5 mm
• Format Mini HAT
• W pełni zmontowana (nie wymaga lutowania)
• Kompatybilna z każdą 40-pinową wersją Raspberry Pi
• Przygotowana przez producenta biblioteka Python
• Wymiary: 65 x 30 x 16,8 mm

Automatyzacja z Automation HAT Mini

Wszystkie wejścia, wyjścia oraz przekaźnik w Automation HAT Mini tolerują napięcie 24 V , wiele systemów niskonapięciowych w urządzeniach domowych działa z napięciem 12 V lub 24 V. Wejścia buforowe mogą służyć do wykrywania stanu włączenia / wyłączenia urządzeń lub uzyskania większej szczegółowości dzięki wejściom analogowym, które mierzą napięcie wejściowe z 12-bitową dokładnością. Wyjścia mogą odbierać maksymalnie 500 mA na trzech kanałach. W przypadku obciążeń o wyższych prądzie można użyć przekaźnika, który może tolerować do 2 A przy 24 V. Na spodzie płytki znajduje się dodatkowe wyprowadzenie, do którego można podłączyć różnego rodzaju czujniki I2C .

Oprogramowanie Automation HAT

Producent przygotował bibliotekę Python dla Automation HAT Mini wraz z przykładami, które pozwolą rozpocząć pracę z nakładką. Przygotowany został również przewodnik użytkownika, w którym znajduje się więcej szczegółów.
