Autokolimator AK-0,5

Jest to precyzyjny, pomiarowy przyrząd optyczny. Wiązka światła (i obraz znacznika, w postaci dwóch równoległych odcinków) wychodzi z kolimatora, odbija się od lustra ustawionego w pewnej odległości i wraca do kolimatora. Odchylenie wiązki powracającej w stosunku do wychodzącej można mierzyć na skali w okularze mikrometrycznym. Obraz znacznika wyświetla się na tle skali. Można mierzyć pionowe odchylenie, poziome albo jakiekolwiek bo tubę kolimatora można obracać, wzdłuż jej osi.

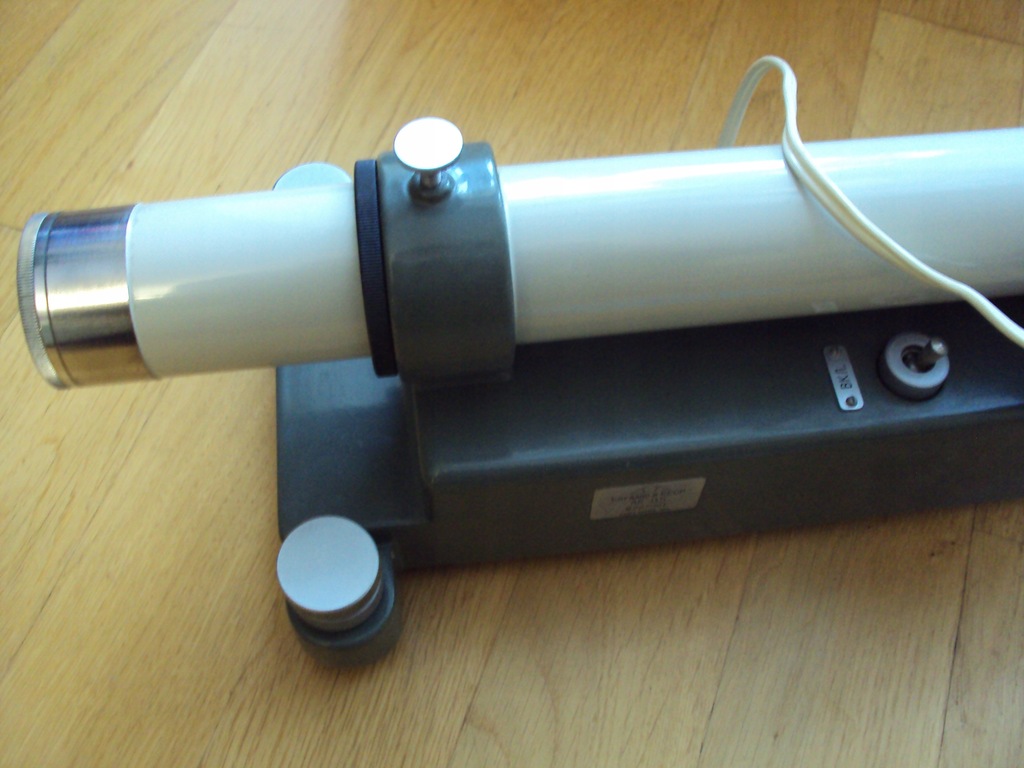

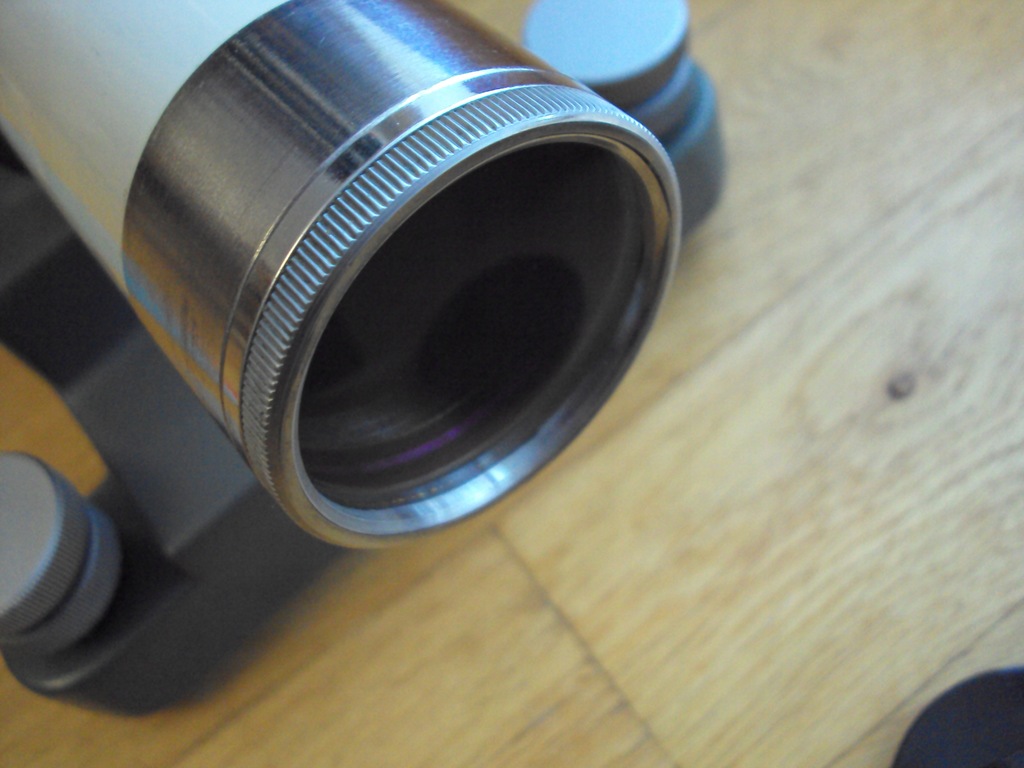

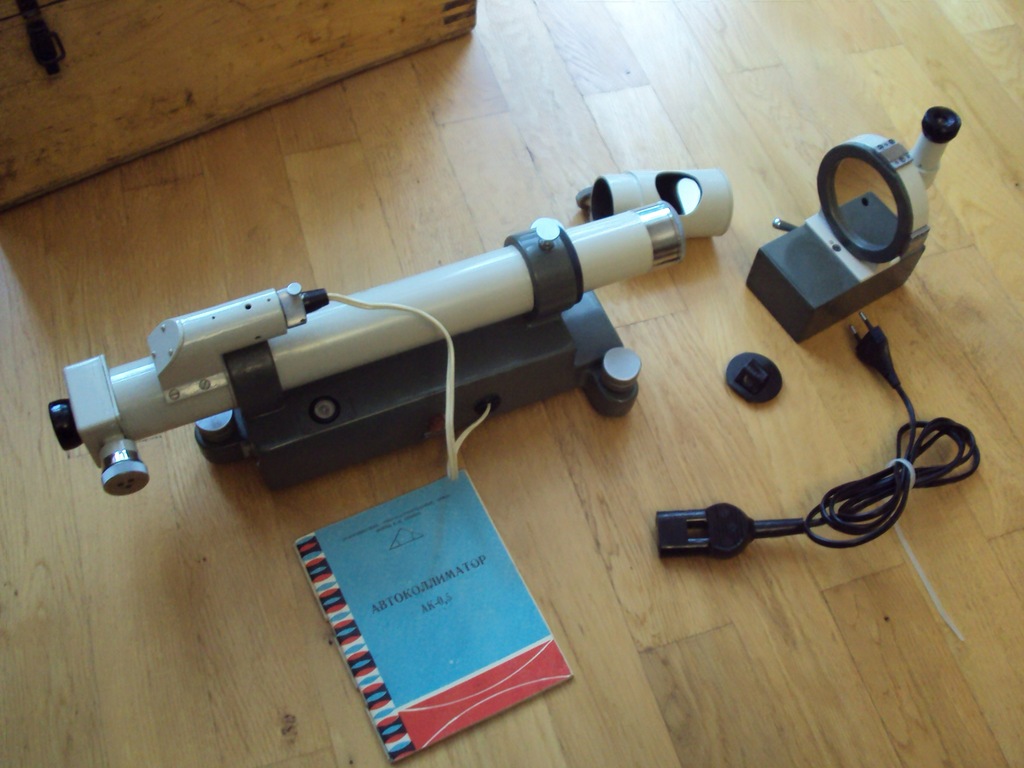

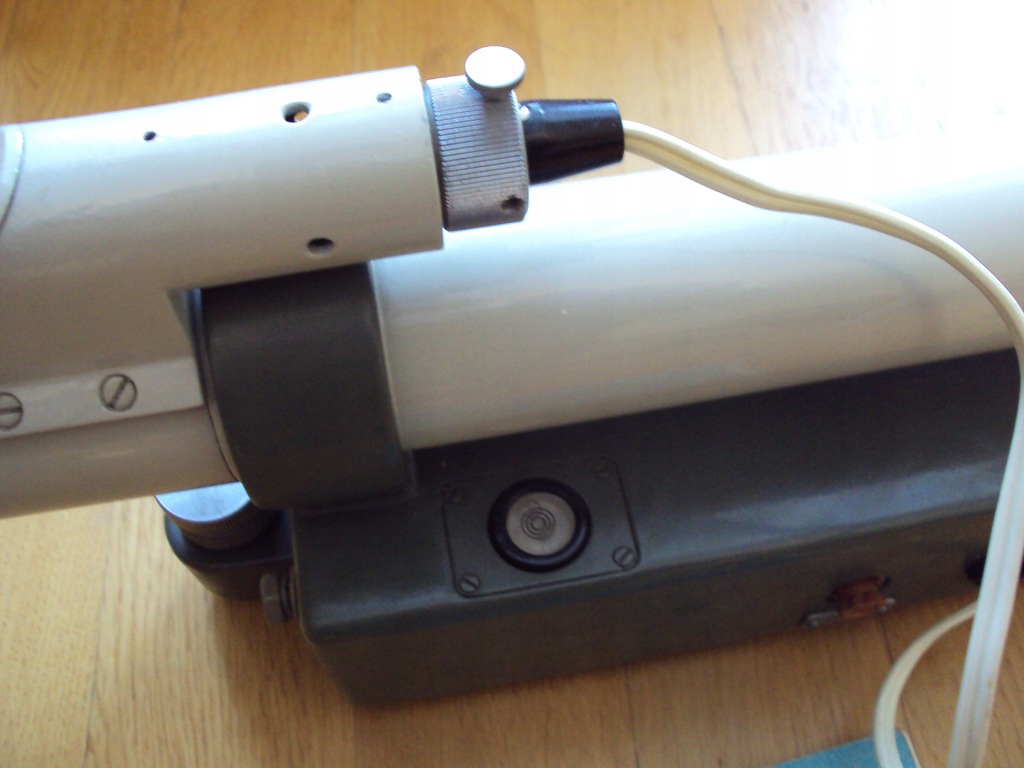

urządzenie jest w ładnym stanie, wygląda na kompletne i sprawne, optyka czysta, obraz skali i znacznika ostry, śruba działa prawidłowo.

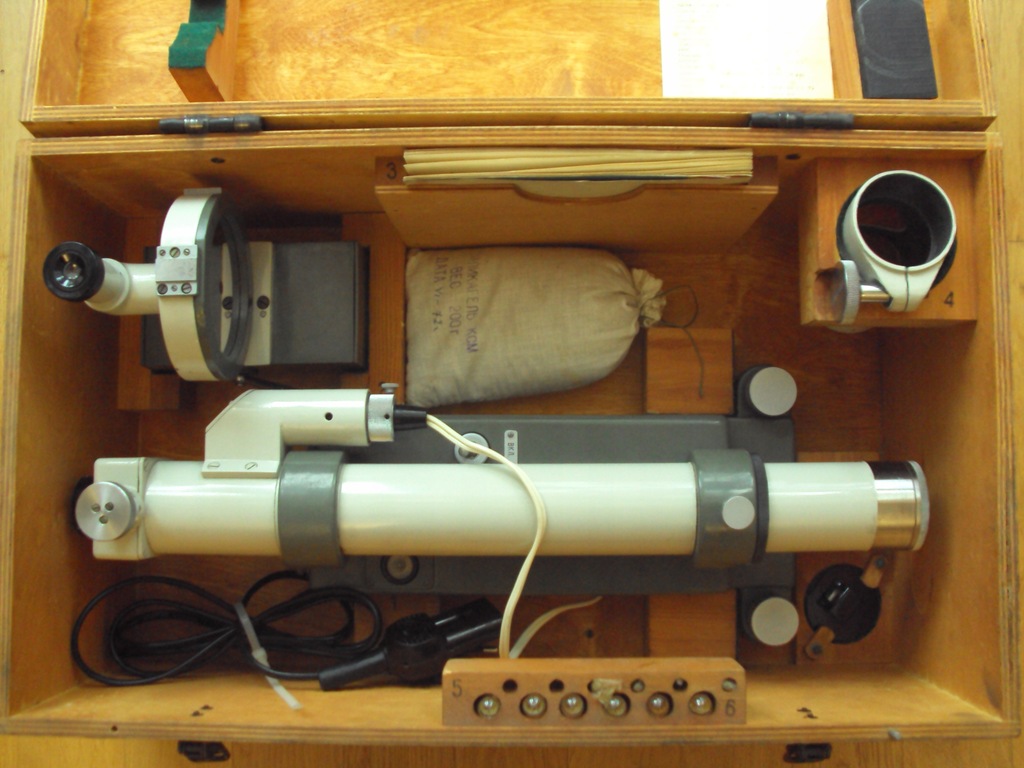

przesyłka kurierem z opcją ostrożnie, całość waży ok. 17-18 kg, stąd taka cena przesyłki.

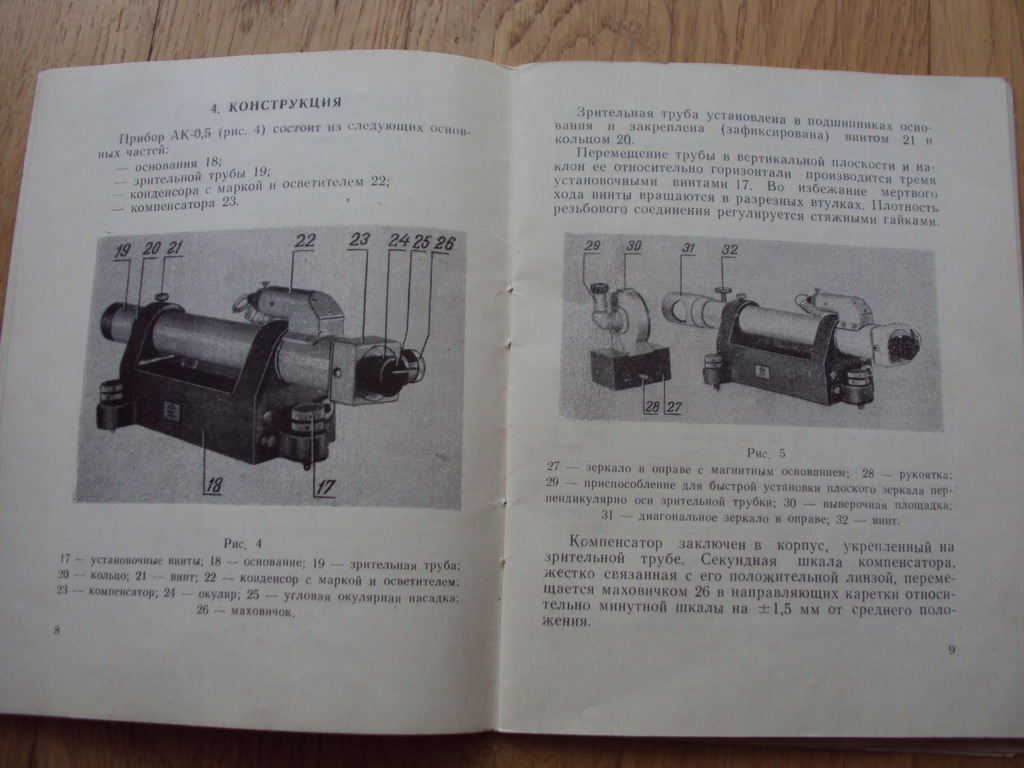

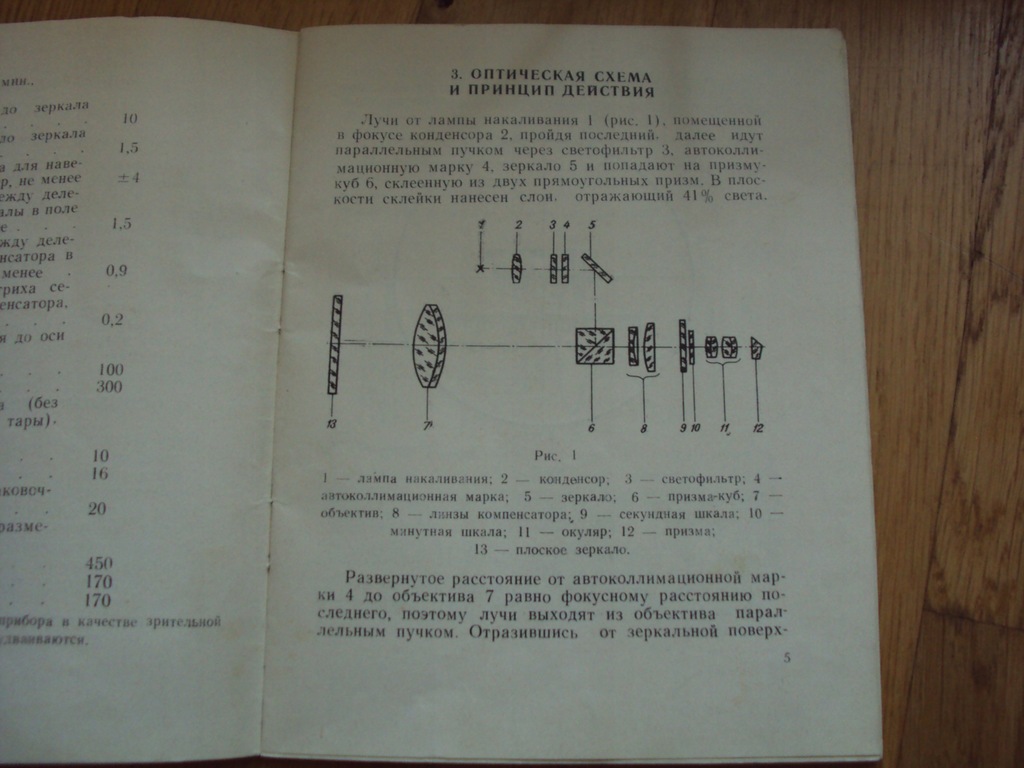

poniżej info z instrukcji:

Автоколлиматоры, как оптические приборы, предназначены для точных измерений малых угловых перемещений плоской, зеркально отражающей поверхности, и для установки этой поверхности перпендикулярно к направлению, совпадающему с визирной осью автоколлиматора.

Автоколлиматор АК-0,5 предназначен для угловых измерений, проверки неплоскостности и непрямолинейности направляющих, а также для определения взаимного углового расположения осей и плоскостей изделия в пространстве. Он находит применение также при контроле оптических приборов и их отдельных элементов, например, для контроля плоскопараллельности и клиновидности защитных стекол, сеток и светофильтров, для контроля углов призм и клиньев и контроля центрировки линз.

В сочетании с многогранной призмой автоколлиматор используется для проверки угломерных приборов типа оптических делительных головок, оптических квадрантов и т.п.

Параметры

Цена деления шалы компенсатора    0,5"

Цена деления минутной шкалы в поле зрения  0,5'

Поле зрения коллиматора   1°

Фокусное расстояние объектива коллиматора   400 мм

Увеличение трубы  30х

Диаметр входного зрачка  40 мм

Пределы измерения:

при расстоянии до зеркала до 2 м  10'

при расстоянии до зеркала до 30 м  1,5'

Диоптрийная подвижка окуляра  ±4 дптр

Видимый интервал между делениями минутной шкалы в поле зрения  1,5 мм

Видимый интервал между делениями шкалы компенсатора в поле зрения  0,9 мм

Видимая толщина штриха секундной шкалы  0,2 мм

Расстояние от основания до оси трубы 100 мм

Масса автоколлиматора без принадлежностей 10 кг

Масса комплекта в упаковочном ящике  20 кг

Габариты прибора  450×170×170 мм
