Dla modelu HiFi Studio Freiburg Stereo Mod. ST-F z nr: F01001, SABA; Villingen Kraj: NiemcyProducent / marka: SABA; Villingenogień Schwer & Sons, GmbHRok: 1967-1970Kategoria: Odbiornik radiowy lub poprzedni tuner WW2Półprzewodniki (liczba dotyczy tylko tranzystorów)65: GM760 AF124 AF121 AF181 AF125 2N2613 BC107 AF126 AC122 AC125 AC117 AD152 AC150 AC161 40263 AF138 2N2148 2N2147 AD155 AA112 AA116 AA136 AA119 BA103 AA118 1N2326 ZF13 M30C1200 B60C200 B30C250 B40C2200Główna zasadado artykułuSuperheterodyna (super ogólnie); IF / IF 460/10700 kHzDostrojone obwody8 obwodów AM 17 obwodów FMPasma falTransmisja, długa fala, więcej niż 2 x SW plus FM lub UHF.szczegółyRodzaj i napięcie zasilaniaNapięcie zasilania przemiennego (AC) / 115, 127, 220, 240 woltówgłośnik- Ten model wymaga zewnętrznego głośnika (-ów).Wyłącz50 W (maks. 80 W)z Radiomuseum.orgModel: Hi-Fi Studio Freiburg Stereo Mod. ST-F [ab Nr: F01001] - SABA; VillingentworzywoDrewniana skrzynkakształtRegał półkowy.Wymiary (WHD)755 x 235 x 340 mm / 29,7 x 9,3 x 13,4 calaUwagi

Sterownik stereo HiFi z wyszukiwaniem stacji

Jest to druga (ulepszona) wersja, od grudnia 1966 r. - patrz również 1. Wersja HiFi_Studio Freiburg Stereo

Wzmacniacz LF z 2 wzmacniaczami mocy po 25 W (fala sinusoidalna) / 40 watów (muzyka) z współczynnikiem zniekształceń 0,3%, charakterystyka częstotliwościowa 10-32000 Hz ± 2dB; Czułość FM: 1 μV dla stosunku sygnału do szumu 26dB. Przewodowy pilot "pilot RS18" steruje funkcjami: włącz / wyłącz, wyszukiwanie stacji, wysoka prędkość, głośność, balans.

W komplecie 3 x fale krótkofalowe (25, 31 i 49m), obrotowa antena ferrytowa. Antena FM - zewnętrzne złącze 240 Ω. Görler FM mieszalnik 312-2415 z 4-krotnym regulowanym dostrajaniem kondensatorów, przełączaniem pasma AM i FM IF.

Dane z oryginalnej instrukcji obsługi (12/1966): 65 tranzystorów, 36 diod, 4 prostowniki. Okręgi oznaczono jako FM 15/17 + 4 i AM 8 + 6 (dodawanie to obwody kontrolne i sterujące). AM i FM są osobno dostrajane na dwóch skalach. ZF-AM 3-stopniowy, FM 5-stopniowy. W przypadku AM wielotorowe sprzężenie zwrotne o częstotliwości radiowej umożliwia zmianę szerokości pasma o współczynnik 1:10.

Wskaźniki głosowania: Wskaźnik z wyświetlaczem punktu zerowego i wskaźnik z maksymalnym wyświetlaczem. Stereo automatyczne z regulowanym punktem początkowym (wzmacniacz progowy). Dekoder dzielący czas. Czułość 1 (zdalny) lub 10 mikrowoltów (w pobliżu) dla FM, KW 10-20, MW 7 i LW 10 mikrowoltów.

W magazynie "hobby" był przetarg, w którym można było wyrazić 42 punkty odbiorcy marzeń. Większość żądań, w tym sterowanie silnikiem, zrealizowano w tym modelu. Rainer Schubert załadował opis z numeru 23/65 z 3.11.65 z "hobby, magazynu technologii" do "dokumentów technicznych" jako 6 arkuszy. Bardzo ładnie pokazuje także zeitgeistowi z połowy lat sześćdziesiątych XX wieku.

Każdy typ półprzewodnika jest wymieniony tylko raz.

Waga netto (2,2 lb = 1 kg)26 kg / 57 funtów 4,3 uncji (57,269 funtów)

Cena w pierwszym roku sprzedaży1 98,00 DM

                    STAN TECHNICZNY ? I WIZUALNY OKREŚLAM  na 3 GWIAZDKI BRAKUJE NIEKTÓRYCH MOSIĘŻNYCH CZAPECZEK NA PRZEŁĄCZNIKACH.

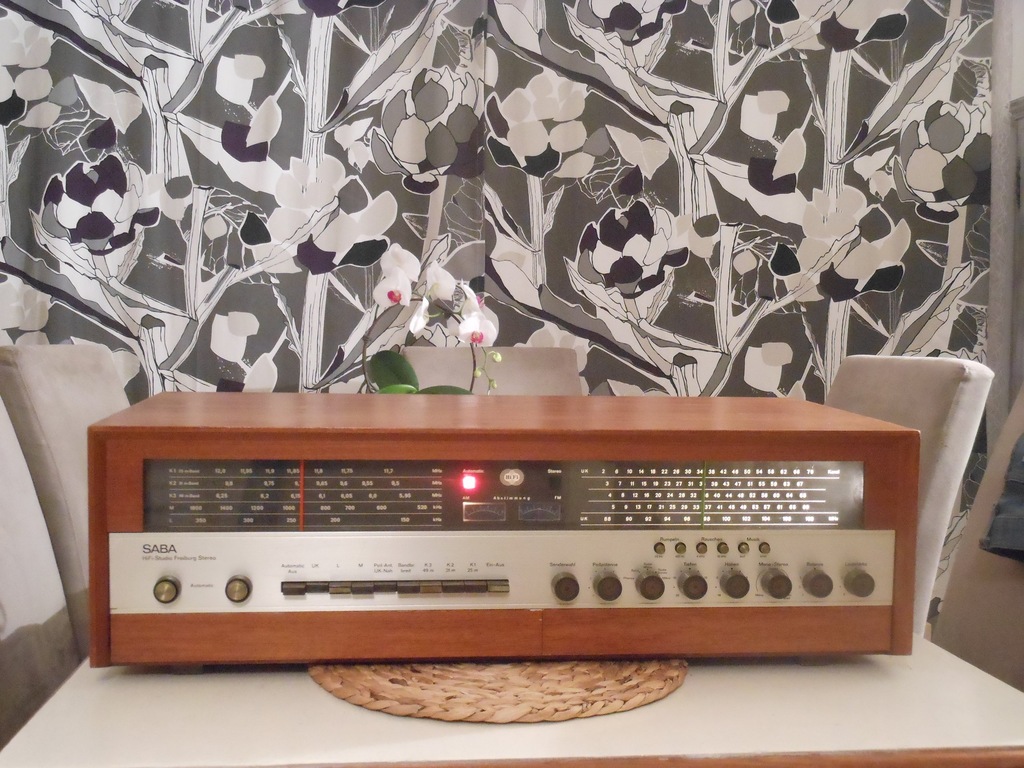

PO PODŁĄCZENIU DO SIECI PODŚWIETLA MECHANIZMY DZIAŁAJĄ DALEJ NIE SPRAWDZANY

PRZED ZALICYTOWANIEM PRZECZYTAJ STRONĘ O MNIE.

                                                    W razie pytań tel. +32 486 814 175
