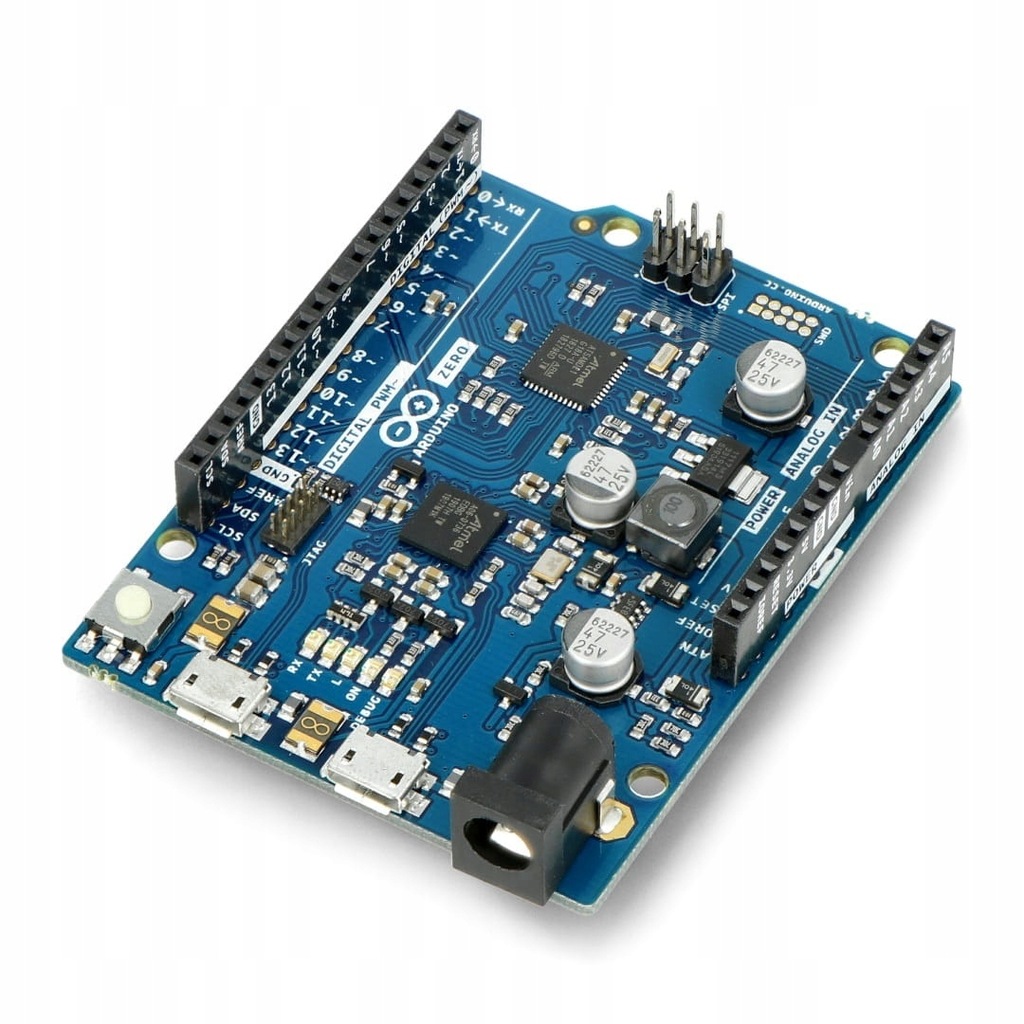

Płytka Arduino Zero to wydajna i prosta platforma edukacyjna, idealna do zaawansowanych projektów w dziedzinie IoT, robotyki oraz automatyzacji. Zbudowana na mikrokontrolerze ATSAMD21G18 z 32-bitowym rdzeniem ARM Cortex M0+. Wbudowany debugger (EDBG) firmy Atmel umożliwiający debugowanie kodu oraz obsługę wirtualnego portu COM to jedna z najważniejszych funkcji płytki. Zero posiada 20 pinów I/O, 10 pinów PWM, 2 piny UART, 6 wejść analogowych 12-bit i 1 pin wyjściowy analogowy 10-bit. Możliwość zasilania przez złącze microUSB lub DC 5,5 / 2,1 mm.

Wyprowadzenia Arduino Zero pracują z napięciem 3,3 V!

Programowanie Arduino Zero:

Procedura wgrywania programów na układ SAMD21 na płytce Arduino Zero różni się od tego, co stosuje się w przypadku mikrokontrolerów AVR na innych płytach Arduino i Genuino. Na płytce zastosowano dwa złącza microUSB, z których każde ma swoje przeznaczenie. Aby uniknąć błędów, zalecane jest używanie programów do programowania, które umożliwiają obsługę wymazywania chipa. Port programowania wykorzystuje EDBG jako układ USB-SWD, a port natywny USB bezpośrednio połączony jest z SAMD21. Płyta jest oparta na mikrokontrolerze ATSAMD21G18 z 32-bitowym rdzeniem ARM Cortex M0+. Płytka ma 20 pinów I/O, 10 pinów PWM, 2 piny UART, 6 wejść analogowych 12-bit oraz 1 pin wyjściowy analogowy 10-bit. Zasilanie można podłączyć przez złącze microUSB lub DC 5,5 / 2,1 mm. W przeciwieństwie do innych płyt Arduino i Genuino, Zero opiera się na bossac, gdy port programowania używa openOCD.

Specyfikacja techniczna:

• Mikrokontroler: ATSAMD21G18, ARM Cortex M0+ 32-bit.
• Napięcie pracy: 3,3 V.
• Cyfrowe I/O: 20.
• Piny PWM: 3, 4, 5, 6, 8, 9, 10, 11, 12, 13.
• UART: 2 (natywny i programowalny).
• Wejścia analogowe: 6, 12-bit ADC.
• Wyjścia analogowe: 1, 10-bit DAC.
• Zewnętrzne przerwania: wszystkie piny z wyjątkiem pinu 4.
• Wydajność prądowa pojedynczego I/O: 7 mA.
• Pamięć Flash: 256 kB.
• Pamięć SRAM: 32 kB.
• Pamięć EEPROM: brak - zobacz dokumentację.
• Wbudowana dioda LED: 13.
• Taktowanie: 48 MHz.
• Wymiary: 68 x 53 mm.
• Masa: 12 g.
