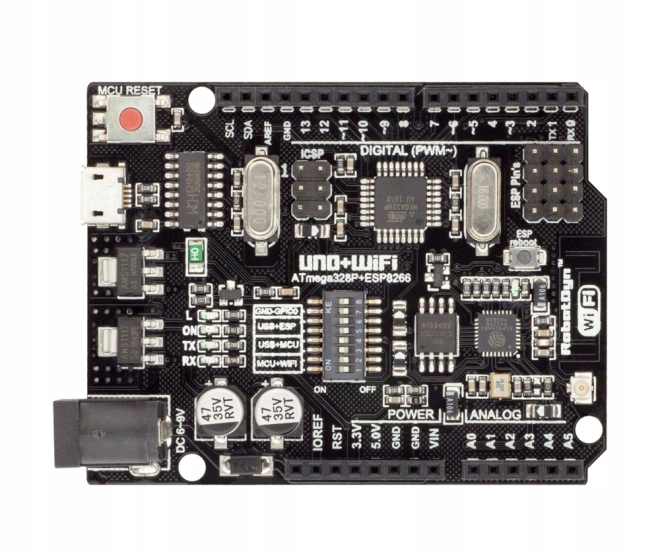

ARDUINO UNO-WIFI R3 CH340 Z MODUŁEM WIFI ESP8266

Hybryda Arduino Uno R3 ATmega328P z WIFI ESP8266 z wbudowaną pamięcią 8MB. Relacji pomiędzy mikrokontrolerami dokonuje się za pomocą zestawu siedmiu przełączników (ósmy przełącznik jest nieużywany):

• ESP8266 w trybie programowania - włączone przełączniki 5, 6, 7
• ESP8266 w trybie transmisji poprzez USB poprzez układ CH340 - włączone przełączniki 5, 6
• ATmega328P w trybie programowania: włączone przełączniki 3, 4
• Praca łączna obydwu mikrokontrolerów: włączone przełączniki 1, 2
• Praca niezależna obydwu mikrokontrolerów: wszystkie przełączniki wyłączone

Podczas programowania ESP8266 konieczne jest wciśnięcie “ESP Reboot”.Szczegółowy opis dostępny jest na stronach firmy RobotDyn. W celu współpracy ze środowiskiem Windows może okazać się konieczna instalacja sterowników dla układu USB-TTL CH340G.

Ze względu na powyższe, moduł jest dedykowany doświadczonym użytkownikom.

Specyfikacja:

ESP8266 WIFI:

• Mikrokontroler: ESP-8266 EX
• Napięcie pracy: 3.3V
• Interfejsy szeregowe: UART, SPI, I2C, 1-Wire
• Zegar: 80MHz/160MHz
• Flash: 8MB
• Wbudowana antena PCB oraz dodatkowe złącze IPX na zewnętrzną antenę
• Kompatybilny ze środowiskiem Arduino IDE

UNO R3:

• Mikrokontroler: ATmega328P-AU
• Zegar: 16MHz
• Napięcie pracy: 5V
• Napięcie zasilania poprzez port DC: 7-12V
• Porty I/O: 14
• Porty wyjście w trybie PWM: 6
• Porty analogowe: 8 (kanały przetwornika A/C)
• Max prąd na pinie I/O: 40 mA
• Max wydajność prądowa, pinu 5V: 800mA
• Max wydajność prądowa, pinu 3.3V: 800 mA
• Pamięć FLASH: 32 KB z czego 5KB użyte przez bootloader
• Pamięć SRAM: 2 KB
• Pamięć EEPROM: 1 KB
