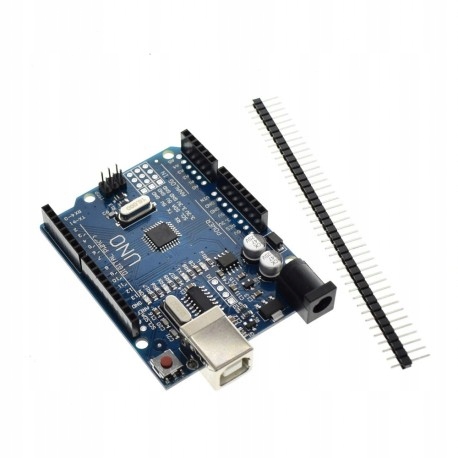

Oferowany Arduino UNO R3 Atmel to najpopularniejszy moduł na rynku kompatybilny z projektem www.arduino.cc z ATmega328P. Możliwość zastosowania w wielu projektach mikroprocesorowych.

Arduino UNO jest idealnym rozwiązaniem dla rozpoczynających zabawę w świecie mikrokontrolerów, jak i elektroniki.

Arduino to posiada wbudowany programator CH340 do którego potrzebny jest dodatkowy sterownik, który znajduje się poniżej!

Arduino UNO jest wyposażony w wejścia/wyjścia cyfrowe 6 wyjść PWM oraz 6 wejść analogowych. Dodatkowo obsługuje popularne magistrale takie jak SPI czy I2C, do komunikacji z wieloma czunikami, wyświetlaczami i innymi urządzeniami i Arduino.

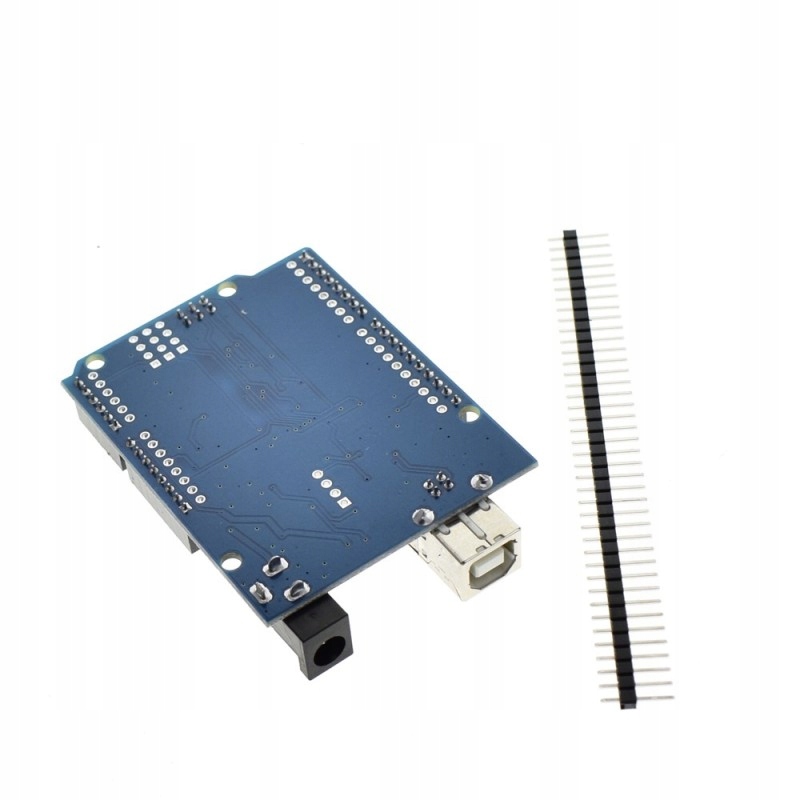

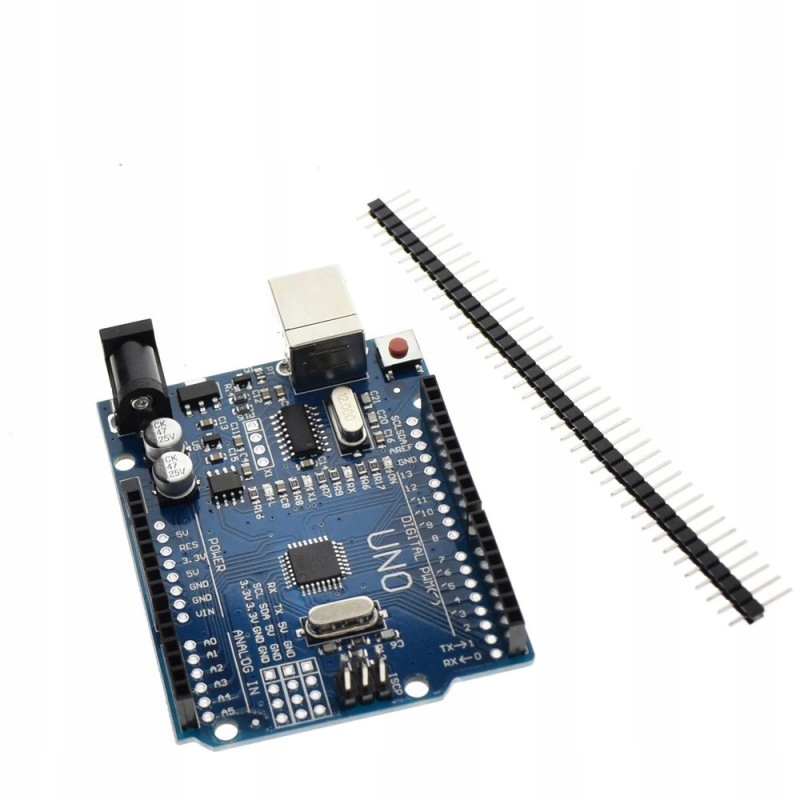

Ten mikrokontroler daje ogromne możliwości. Na płytce znajdują się również równoległe otwory wszystkich pinów dzięki czemu można w nie wlutować przewody czy też GOLDPIN-y, które dołączone są w zestawie.

Arduino posiada stabilizator napięcia i osobne wejście DC dzięki czemu można zasilić go napięciem z zasilacza do 12V. Takie rozwiązanie pozwala zasilić mikrokontroler w łatwy sposób i wykonywać zaprogramowane działania w dowolnym miejscu.

Moduł w pełni zgodny z Arduino Uno R3. (oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek.)

Moduł posiada:

mikrokontroler ATmega328 - układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz

14 cyfrowych wejść/wyjść,

6 kanałów PWM

6 wejść analogowych

popularne interfejsy komunikacyjne

złącze USB (sterownik na układzie CH340)

gniazdo zasilające DC

przycisk RESET

wyprowadzenia służące do podłączenia programatora AVR.

W celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno.

moduł w większości kompatybilny z shieldami przeznaczonymi dla Duemilanowe oraz Diecimila

standardowo w moduł wgrany jest program BLINK LED 13 oraz bootloader

Napięcie zasilania: 7 V do 12 V wejście DC jak i pin: VIN

W pełni kompatybilny z Arduino Uno Rev3

Mikrokontroler: ATmega328 - napięcie pracy 5V

Układ kontroli USB: CH340

Maksymalna częstotliwość zegara: 16 MHz

Pamięć SRAM: 2 kB

Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)

Pamięć EEPROM: 1 kB

wejścia IN-OUT 14 w tym aż 6 PWM

wydajność prądowa pojedyńczegi pinu 40mA

Ilość wejść analogowych: 6 (kanały przetwornika A/C)

Interfejsy szeregowe: UART, SPI, I2C

Zewnętrzne przerwania

Konektor: gniazdo USB (przewodu USB do nabycia osobno)

Przylutowane złącze ISP

Wymiary płytki: 75 x 54 x 15 mm

rozstaw pinów 2.54mm (możlwiość zamontowania w płytkach stykowych)
