• Mikrokontroler: STM32H747XI
• Rdzeń: Cortex-M7+M4
• Częstotliwość układu: 480 MHz
• Pamięć Flash: 2048 kB
• Pamięć RAM: 1 MB
• Pamięć EEPROM: Brak
• Ilość pinów cyfrowych: 168
• Ilość kanałów PWM: 2
• Ilość wejść analogowych: 36
• Przetwornik ADC: 3x 16bit
• Przetwornik DAC: 2x 12bit
• Interfejs CAN: 1
• Interfejs USB: 1
• Ethernet: 100 Mb x1
• Moduł WiFi: Tak
• Moduł Bluetooth: Tak
• Moduł GSM/GPRS: Nie
• Napięcie logiki: 3,3 V
• Slot microSD: Nie
• Napięcie zasilania od: 5 V
• Napięcie zasilania do: 5 V

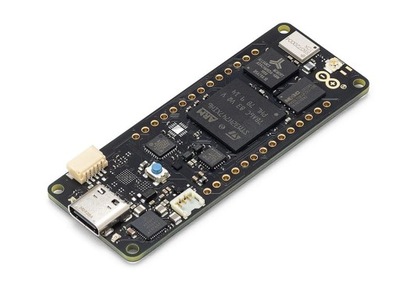

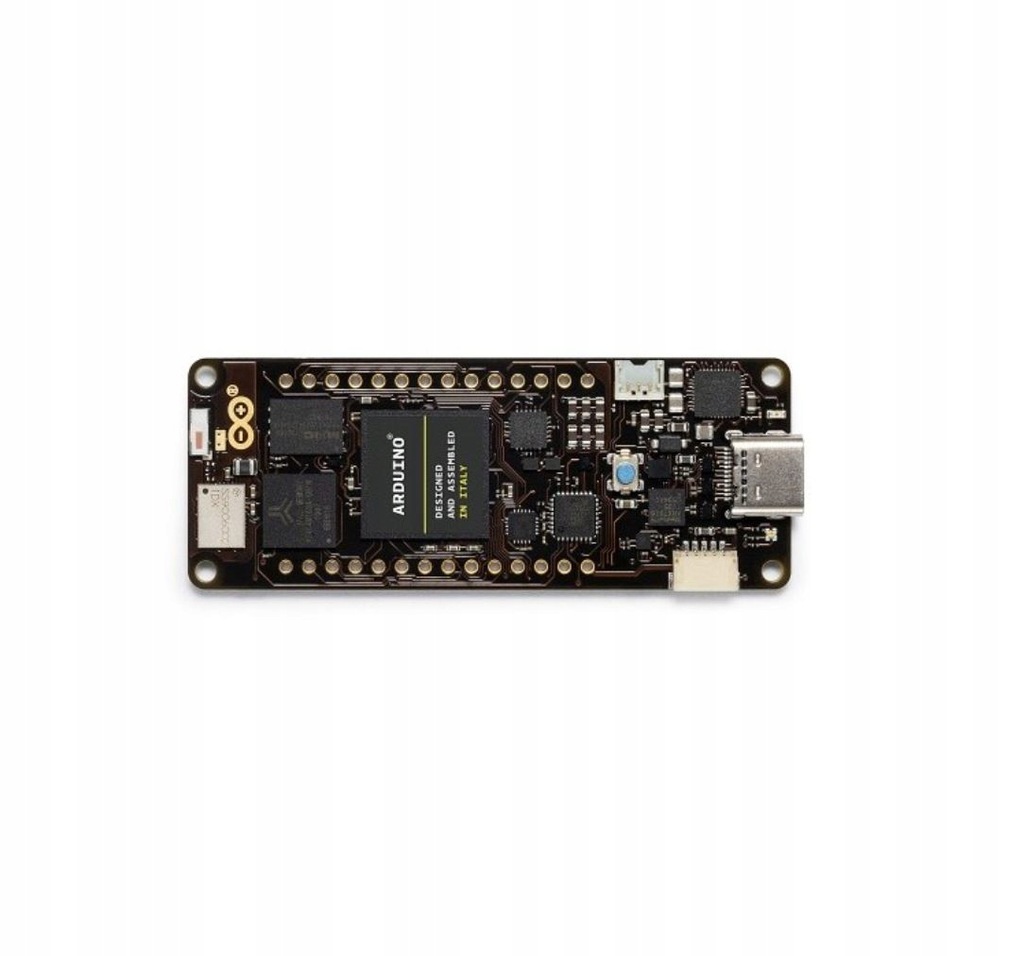

Arduino Portenta H7 to moduł z dwurdzeniowym mikrokontrolerem STM32H747XI z rdzeniem CortexM7+M4 wyposażony w 2 MB pamięci flash, 1 kB RAM i umożliwia taktowanie zegara do 480 MHz. Płytka posiada wbudowany moduł WiFi i Bluetooth 5.1 (Murata 1DX).

Głównym procesorem H7 jest dwurdzeniowy STM32H747, w tym Cortex M7 działający z częstotliwością 480 MHz i Cortex M4 działający z częstotliwością 240 MHz. Dwa rdzenie komunikują się za pośrednictwem mechanizmu zdalnego wywoływania procedur, który umożliwia płynne wywoływanie funkcji na drugim procesorze. Oba procesory współużytkują wszystkie urządzenia peryferyjne w układzie i mogą działać przy użyciu:

• Arduino z wykorzystaniem systemu operacyjnego Arm Mbed
• Natywne aplikacje Mbed
• MicroPython/JavaScript za pośrednictwem interpretera
• TensorFlow Lite

Wbudowany moduł bezprzewodowy pozwala jednocześnie zarządzać łącznością WiFi i Bluetooth. Interfejs WiFi może być obsługiwany jako punkt dostępowy, jako stacja lub jako jednoczesny AP/STA w dwóch trybach i może obsługiwać prędkość transferu do 65 Mb/s. Interfejs Bluetooth obsługuje Bluetooth Classic i BLE. Możliwe jest również udostępnienie szeregu różnych interfejsów przewodowych, takich jak UART, SPI, Ethernet lub I2C, zarówno przez niektóre złącza w stylu MKR, jak i przez nową parę 80-pinowych przemysłowych złącz Arduino.

Portenta H7 ma możliwość podłączenia zewnętrznego monitora, aby zbudować własny dedykowany komputer z interfejsem użytkownika. Jest to możliwe dzięki wbudowanemu układowi GPU procesora STM32H747, Chrom-ART Accelerator. Oprócz procesora graficznego układ zawiera dedykowany koder i dekoder JPEG.

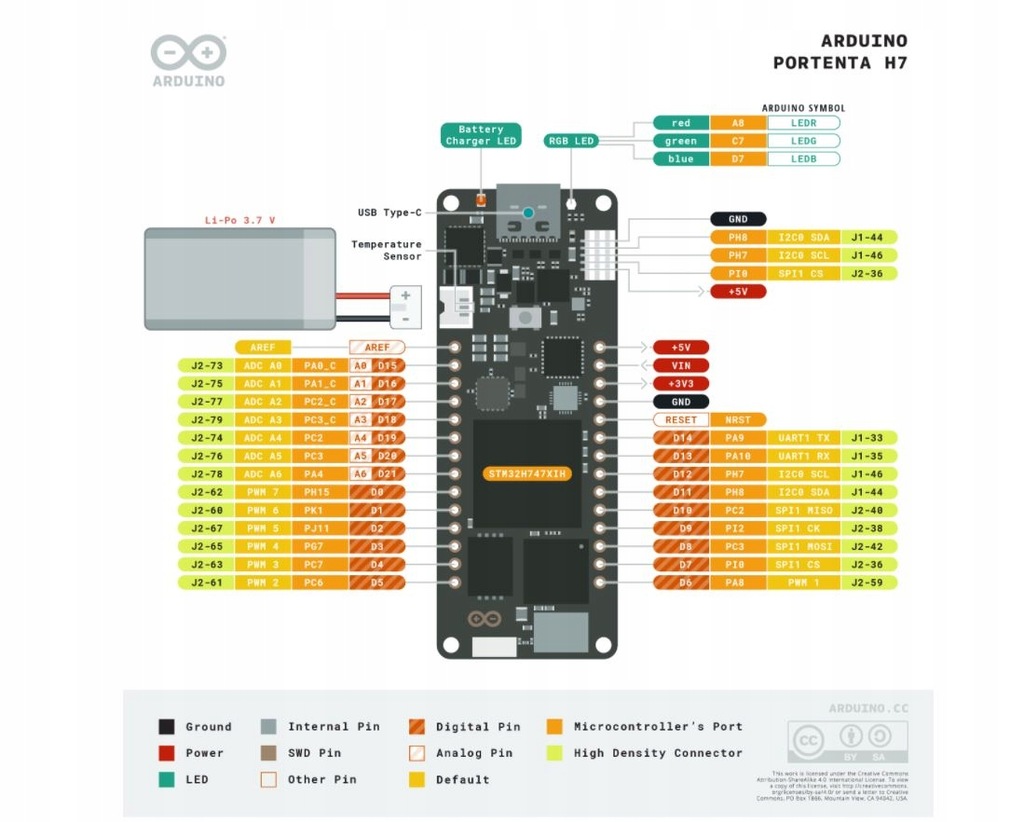

Płytka posiada dwa 14-pinowe złącza wyposażone w GPIO, SPI, I2C, PWM, USART, DAC i ADC oraz dwa 80-pinowe złącza dużej gęstości ze wszystkimi pinami układów.

Zestaw może z łatwością uruchamiać procesy utworzone za pomocą TensorFlow Lite, gdzie jeden z rdzeni służy do obliczania algorytmów wizji komputerowej w locie, podczas gdy drugi może wykonywać operacje na niskim poziomie, takie jak sterowanie silnikiem lub działanie jako interfejs użytkownika. Dzięki tak dużym możliwościom płytki, znajdzie ona zastosowanie w takich obszarach jak wysokiej klasy maszyny przemysłowe, sprzęt laboratoryjny, wizja komputerowa, sterowniki PLC, interfejsy użytkownika, kontroler robotyki, urządzenia o kluczowym znaczeniu, dedykowany komputer stacjonarny czy obliczenia szybkiego uruchamiania (ms).

Właściwości

• Mikrokontroler STM32H747XI dual Cortex®-M7 + M4 32bit low power Arm® MCU
• Moduł radiowy Murata 1DX dual WiFi 802.11b/g/n 65 Mbps i Bluetooth 5.1 BR/EDR/LE
• Moduł bezpieczeństwa NXP SE0502
• Obsługiwany akumulator Li-Po Single Cell, 3,7 V, 700 mAh minimum (zintegrowana ładowarka)
• Pobór prądu 2,95 μA w trybie czuwania (Backup SRAM OFF, RTC/LSE ON)
• Złącze wyświetlacza Host MIPI DSI i MIPI D-PHY do interfejsu z dużym wyświetlaczem o małej liczbie pinów
• Graficzny sprzętowy akcelerator GPU Chrom-ART™
• 22 x Timer i watchdog
• 4 x port UART (2 z kontrolą przepływu)
• Ethernet PHY 10/100 Mb/s (tylko przez port rozszerzeń)
• Interfejs karty SD dla złącza karty SD (tylko przez port rozszerzeń)
• Złącza MKR
• Dwa 80-stykowe złącza z wyprowadzonymi wszystkimi urządzeniami peryferyjnymi
• Interfejs kamery 8-bitowy, do 80 MHz
• 3 × ADC z maks. 16-bitami rozdzielczość (do 36 kanałów, do 3,6 MSPS)
• 2 × 12-bit DAC (1 MHz)
• Host/urządzenie USB-C, wyjście DisplayPort, High/Full Speed
• Zasilanie płytki (USB/VIN) 5 V
• Napięcie robocze 3,3 V
• Temperatura pracy -40°C do 85°C
