Moduł Arduino Nano RP2040 Connect to pierwsza płytka Arduino stworzona przy współpracy z Raspberry Pi, łącząca układ RP2040 z dodatkowymi czujnikami i łącznością WiFi oraz Bluetooth. Na płytce znajdują się także mikrofon, dioda LED RGB i 6-osiowy czujnik IMU z algorytmami uczenia maszynowego. Wyprowadzenia modułu pracują z napięciem 3,3 V, a ta wersja posiada wlutowane piny.

Zaprogramowanie:

Płytka rozwojowa Arduino Nano RP2040 Connect umożliwia programowanie w środowisku Arduino IDE w trybie online lub offline. Płytka jest wyposażona w układ RP2040, który posiada interfejsy SPI, I2C, I2S, PIO, UART, PWM oraz piny cyfrowe i analogowe. Dodatkowo na płytce znajduje się układ U-Blox, który pozwala na komunikację bezprzewodową poprzez WiFi i Bluetooth. Programowanie płytki odbywa się poprzez podłączenie do komputera za pomocą złącza microUSB lub bezprzewodowo z wykorzystaniem chmury Arduino Cloud.

Główne cechy płytki Arduino Nano RP2040:

• Interfejsy: USB, SPI, I2C, I2S, UART, PWM
• Układ U-Blox Nina do komunikacji bezprzewodowej WiFi / Bluetooth
• Złącze microUSB do połączenia z komputerem oraz zasilania 5 V
• Wbudowany mikrofon, dioda LED RGB oraz 6-osiowy układ IMU
• Oparty na mikrokontrolerze Raspberry Pi RP2040 o taktowaniu 133 MHz
• Wbudowane 16 MB pamięci Flash oraz 264 kB pamięci SRAM
• 20 pinów PWM, 8 pinów analogowych oraz 22 piny cyfrowe
• Standardowe wymiary dla serii Nano - 45 x 18 mm

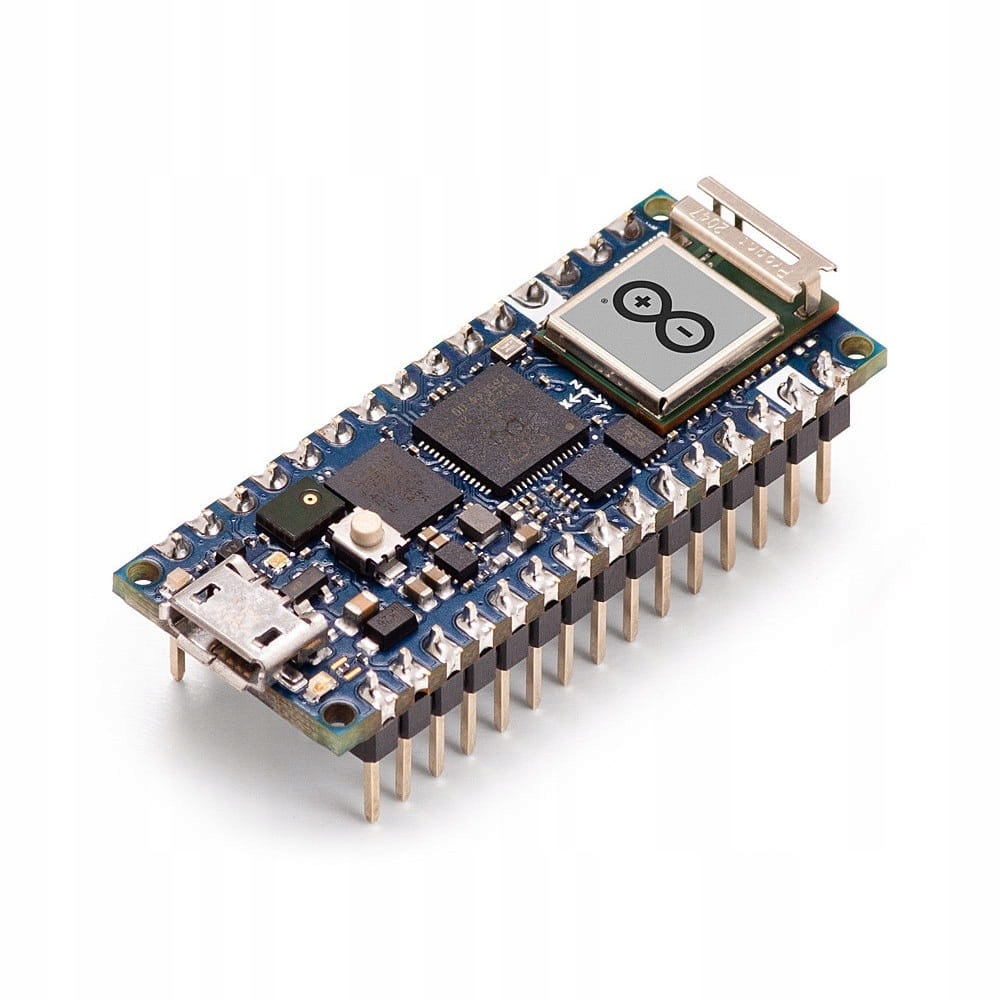

Arduino Nano RP2040 Connect ze złączami:

Urządzenie, o którym mowa, to owoc współpracy między inżynierami tworzącymi minikomputer Raspberry Pi oraz mikrokontroler Arduino. Dzięki takiemu połączeniu moduł Arduino Nano RP2040 Connect z złączami ABX00053 stanowi świetną platformę do realizacji różnego rodzaju projektów. Płytka ta wyposażona jest w popularne interfejsy takie jak SPI, I2C, I2S, PIO, UART, PWM, a także czuły mikrofon i port USB umożliwiający połączenie z komputerem.

Specyfikacja techniczna:

• Napięcie zasilania: od 4,5 V do 21 V
• Napięcie pracy części logicznej: 3,3 V
• Prąd wyjściowy 3,3 V: 800 mA
• Mikrokontroler RP2040:
• ARM Cortex M0 Dual-Core 133 MHz
• 264 kB SRAM
• 2 MB Flash
• kontroler DMA
• obsługuje do 16 MB pamięci Flash przez szynę QSPI
• programowalne IO (PIO) do obsługi zewnętrznych peryferii
• 4-kanałowy ADC z wewnętrznym czujnikiem temperatury, 0,5 MSa/s, 12-bitowa konwersja
• debugowanie SWD
• Moduł WiFi / Bluetooth U-blox Nina W102:
• dwurdzeniowy Xtensa LX6 240 MHz 32-bit
• 520 kB pamięci SARAM on-chip
• 448 kB pamięci ROM do rozruchu i funkcji rdzenia
• 16 MB pamięci Flash do przechowywania kodu, zawiera sprzętową szyfryzację do ochrony programów i danych
• 1 kB EFUSE dla adresu MAC, konfiguracji modułu, szyfryzacji Flash oraz Chip-ID
• IEEE 802.11 b/g/n 2,4 GHz WiFi
• Bluetooth 4.2
• wbudowana antena (PIFA)
• 4 x 12-bit ADC
• 3 x I2C, SDIO, CAN, QSPI
• Pamięć:
• AT25SF128A 16MB NOR Flash
• 532 Mb/s przesyłu danych QSPI
• 100k cykli programowania / kasowania
• Czujnik IMU 6-osiowy ST LSM6DSOXTR:
• żyroskop 3D: ± 2 / ± 4 / ± 8 / ± 16 g pełna skala
• akcelerometr 3D: ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps pełna skala
• zaawansowany krokomierz, detektor kroków i licznik kroków
• detekcja ruchu oraz przechyłu
• standardowe przerwania: swobodne spadanie, wybudzanie orientacji 6D/4D, kliknięcie, podwójne kliknięcie
• programowalna maszyna stanów skończonych: akcelerometr, żyroskop i czujniki zewnętrzne
• rdzeń uczenia maszynowego
• wbudowany czujnik temperatury
• Mikrofon MEMS ST MP34DT06JTR:
• AOP = 122,5 dBSPL
• stosunek sygnału do szumu64 dB
• czułość dookólna
• częstotliwość -26 dBFS ± 1 dB
• Dioda LED RGB:
• wspólna anoda
• połączona z U-blox Nina W102 GPIO
• Układ kryptograficzny Microchip ATECC608A:
• kryptograficzny koprocesor z bezpiecznym sprzętowym przechowywaniem kluczy
• I2C, SWI
• wsparcie sprzętowe dla algorytmów symetrycznych: SHA-256 oraz HMAC HASH w tym zapisywanie/przywracanie kontekstu poza układem scalonym ES-128: szyfrowanie/deszyfrowanie, Galois Field Multiply da GCM wewnętrzny generator liczb losowych o wysokiej jakości NIST SP 800-90A/B/C obsługa bezpiecznego rozruchu: pełna walidacja podpisu kodem ECDSA, opcjonalny skrót/podpis opcjonalne wyłączenie klucza komunikacyjnego przed bezpiecznym uruchomieniem systemu  szyfrowanie / uwierzytelnianie wiadomości w celu zapobiegania atakom
• I/O:
• 14 x pin cyfrowy
• 8 x pin analogowy
• microUSB
• UART, SPI, I2C, I2S, PIO
• Gniazdo: microUSB
• Temperatura pracy: od -20°C do 80°C
• Wymiary: 45 x 18 mm

Kompaktowe rozmiary i wydajność:

Arduino Nano jest modułem o niskim zapotrzebowaniu na energię, co sprawia, że jest idealnym wyborem do zastosowań mobilnych. Jest to także świetna opcja do projektów IoT oraz do prototypowania i uczenia maszynowego. W naszym sklepie oferujemy szeroki wybór akcesoriów dedykowanych do wszystkich najpopularniejszych minikomputerów i mikrokontrolerów.
