Arduino Nano 33 BLE Sense (ze złączami) to płytka Arduino z obsługą AI 3.3V w najmniejszej dostępnej na rynku obudowie (45mm x 18mm). Oprócz wszystkich ulepszeń zaprezentowanych w Nano BLE (częstotliwość 64MHz, 1Mb pamięci FLASH, 256Kb pamięci SRAM), Nano BLE Sense posiada  rozszerzony zestaw czujników. To naprawdę imponujące, jak zespół Arduino zdołał zmieścić aż tyle, w tak małej obudowie! A jednak udało im się to zrobić i to za 5 podstawowych modułów.

W pakiecie znajduje się 9-osiowa jednostka IMU, czujnik temperatury i ciśnienia LPS22HB, czujnik natężenia światła, kolorów i gestów ADPS-9960, cyfrowy mikrofon MP34DT05 oraz czujnik wilgotności HTS221. Zestaw ten, wraz z obsługą TensorFlow, umożliwia podstawowe możliwości uczenia maszynowego bezpośrednio po wyjęciu płytki z pudełka.

Specyfikacja:

- USB: Micro Typ B

- Chip: M4 Nordic NRG52840

- Częstotliwość: 64Mhz

- Pamięć: 1 Mb Flash, 256 Kb Sram,

- Interfejsy: Usb, Spi, Uart, I2S

- Napięcia: wejściowe 5V, pracy 3.3V,

- Pinout: 14 cyfrowych, 14 PWM, 8 analogowych

- Wymiary: 45 x 18 mm

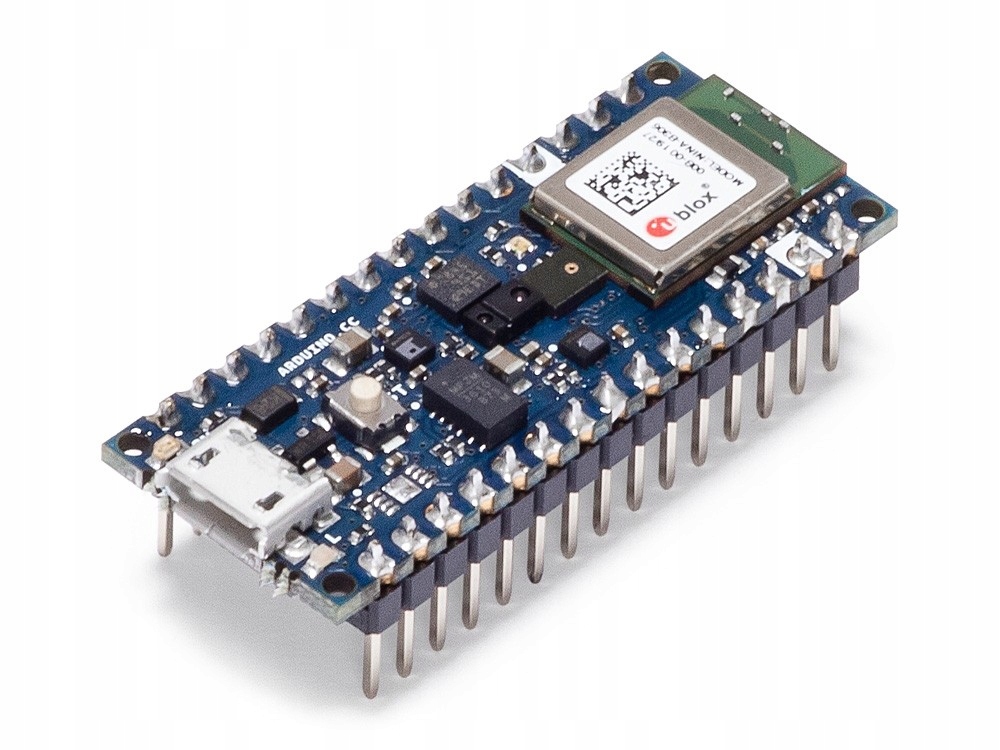

Szczegółowy widok Nano BLE Sense

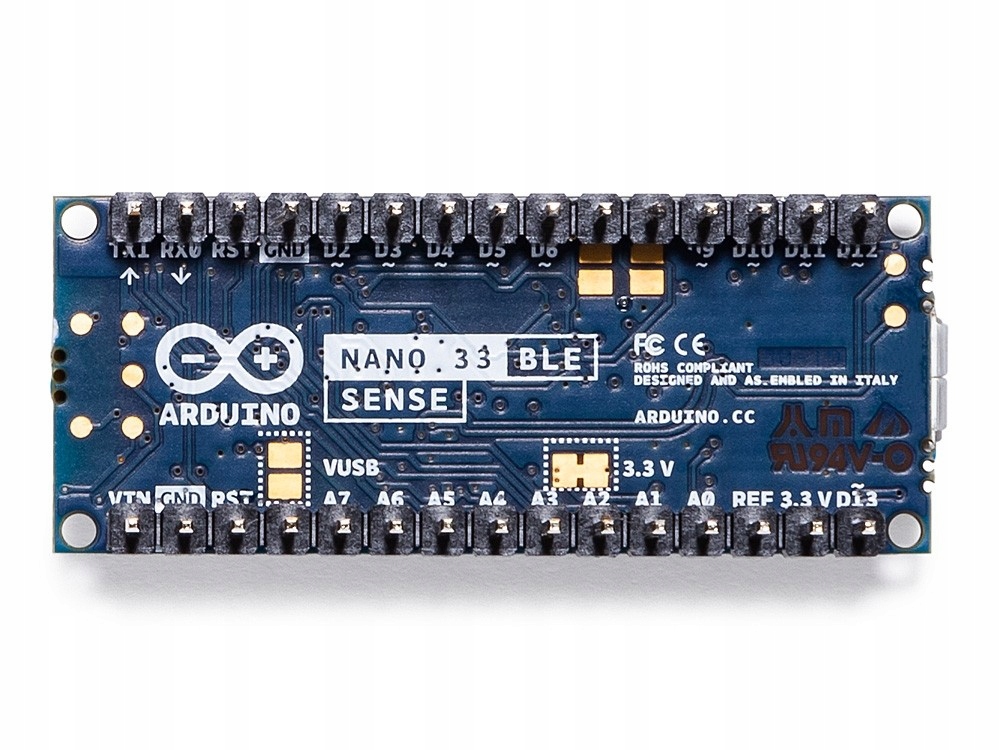

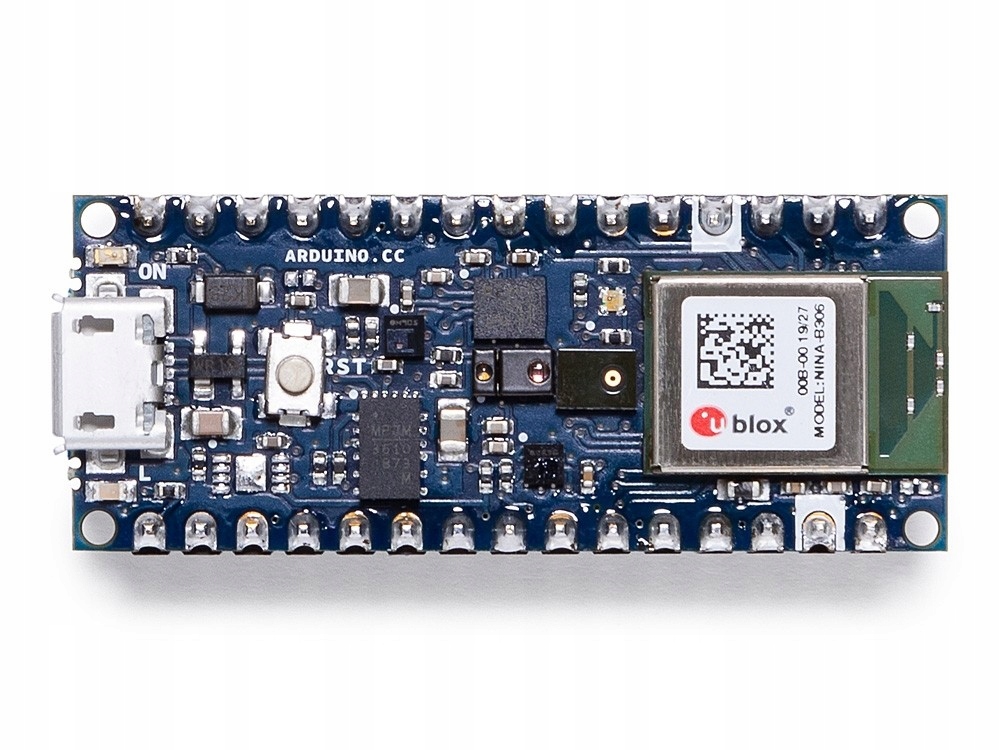

Przednia płyta bez nagłówków z nowym mikrokontrolerem

Arduino Nano BLE Sense

Kompletny Pinout obok informacji technicznych płytki można znaleźć w załączonej karcie.

Ostrzeżenie:

W przeciwieństwie do większości płytek Arduino, Arduino Nano BLE Sense pracuje z napięciem 3.3V. Maksymalne napięcie, jakie mogą tolerować piny I/O wynosi 3.3V. Podanie napięcia wyższego niż 3.3V na dowolny pin I/O może spowodować uszkodzenie płyty.

Opcje zasilania:

• - Vin: Ten pin może być użyty do zasilania płytki ze źródła napięcia DC. W przypadku zasilania przez ten pin, zasilanie USB jest odłączone. Ten pin jest wejściem INPUT. Należy przestrzegać wartości granicznych napięcia, aby zapewnić prawidłowe działanie płytki.
• - 5V: Pin ten wyprowadza 5V z płytki przy zasilaniu ze złącza USB. Uwaga: Aby to zadziałało, konieczne jest zwarcie mostka VBUS z tyłu płytki. Jeśli zasilisz płytkę z pinu VIN, nie uzyskasz żadnego regulowanego 5V, nawet jeśli zrobisz mostek spawalniczy.
• - 3,3 V: Ten pin wyprowadza 3.3V przez wbudowany regulator napięcia. Aby uzyskać niskie zasilanie, należy zewrzeć zworkę 3V3 z tyłu płytki i wykorzystuje akumulator jako 3V3
• - LED ON: Ta dioda LED jest podłączona do wejścia 5V z USB lub VIN.
• - Piny I2C: W przeciwieństwie do innych płytek Arduino Nano, piny A4 i A5 mają wewnętrzne podciągnięcie i są z góry używane jako magistrala I2C, więc nie są zalecane jako wejścia analogowe
• - NFC: Możliwe jest podłączenie anteny NFC pomiędzy pinami D7 i D8, w celu aktywacji funkcji NFC Bluetooth
• - Czujnik wilgotności i temperatury HTS221: poprzez samo nagrzewanie się czujnik zmienia pomiary przy zasilaniu przez USB. Jeśli chcesz dokonywać dokładnych pomiarów podłącz zasilanie do gniazda 3V3

• USB: Mikro typ B
• Chip: M4 Nordycki Nrf52840
• Zegar: 64Mhz
• Pamięci: 1 Mb pamięci flash
• Interfejsów: Usb
• Napięcie: Wejście 5V
• GPIO: 22 Digital
• Wymiary: 45 x 18 mm
• Szpilki cyfrowe: 14
• Piny analogowe: 8
• PWM: 14
