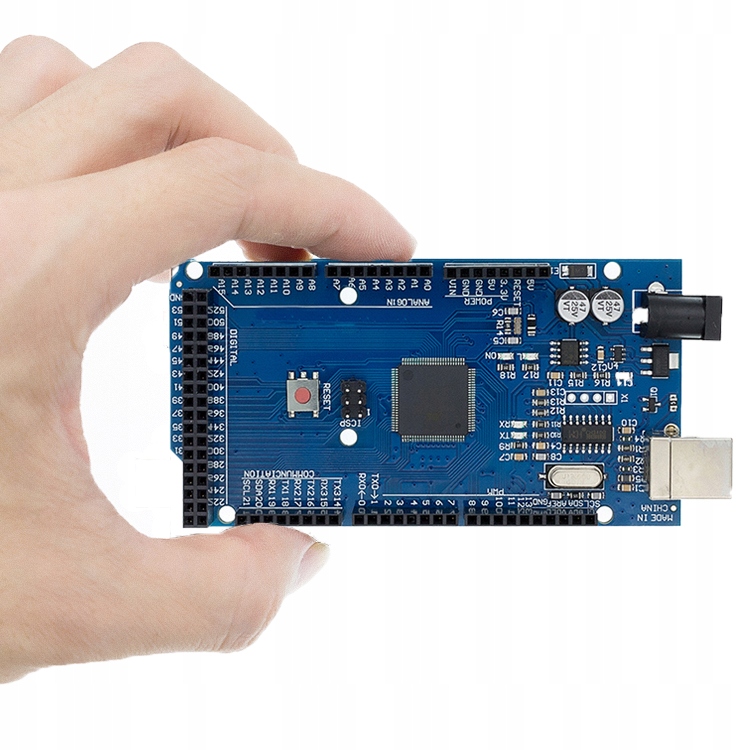

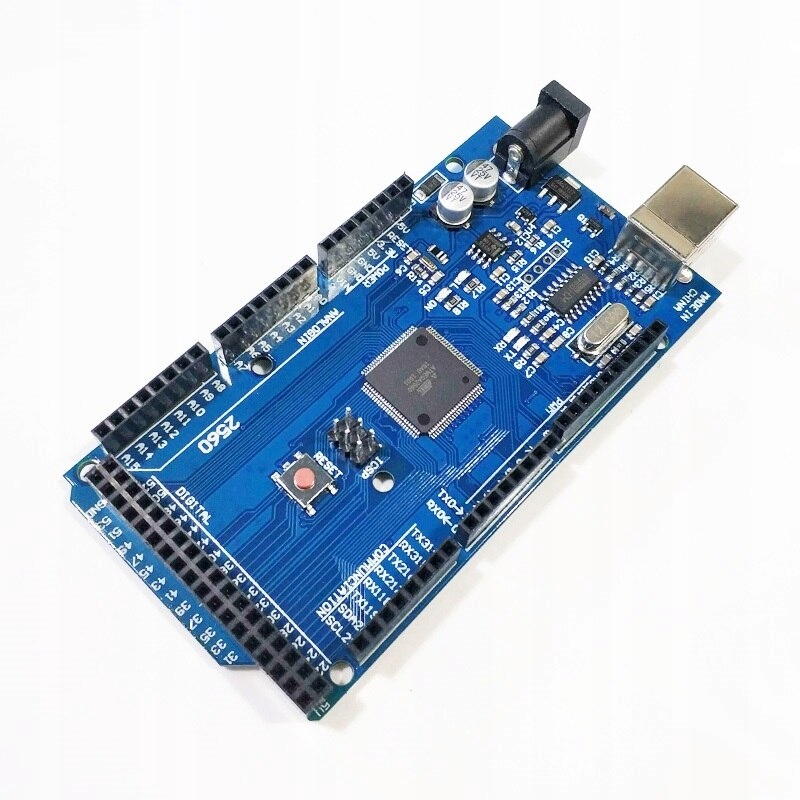

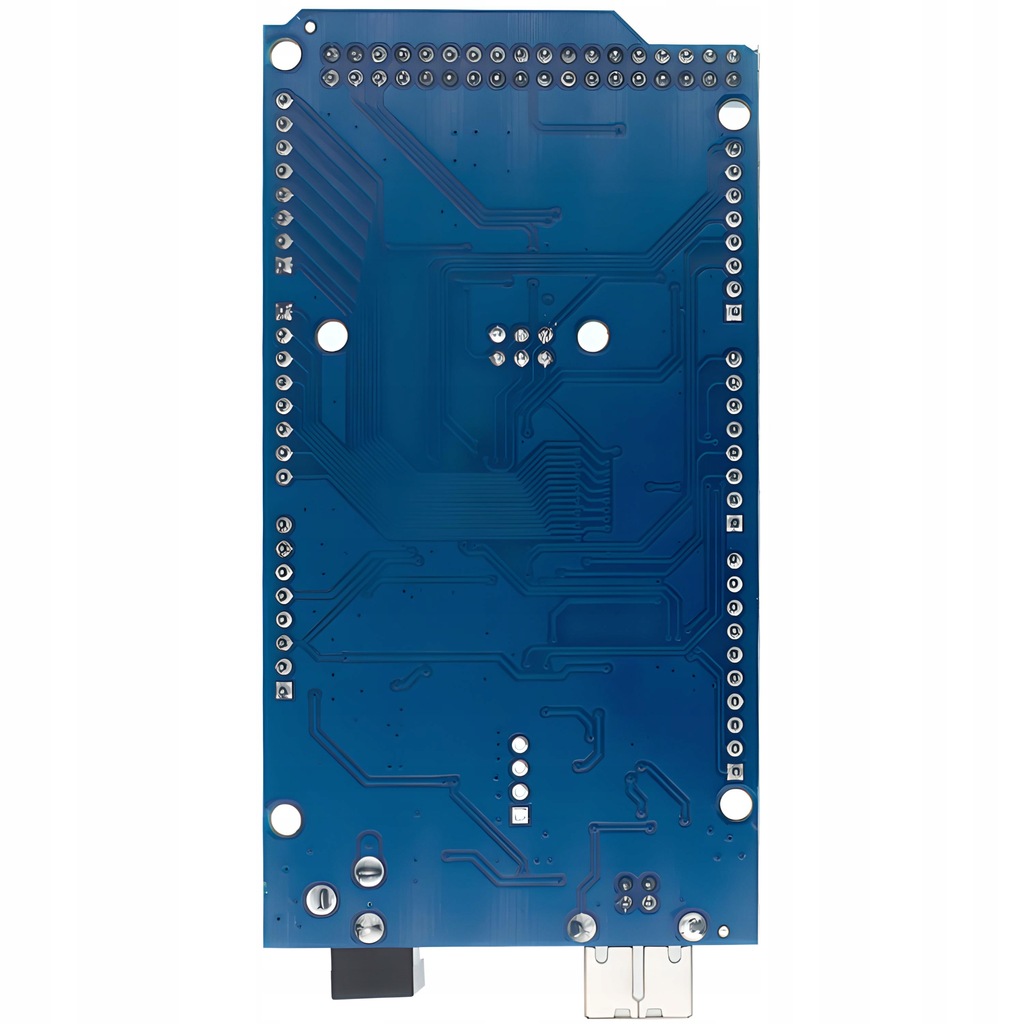

MEGA2560 R3 KLON Arduino CH340

Moduł przeznaczony jest dla wszystkich użytkowników, którym moduły klasy Arduino UNO przestały wystarczać. Posiada więcej pamięci SRAM (8KB zamiast 2KB), pamięci Flash (256KB zamiast 32KB) a także pamięci EEPROM (4KB zamiast 1KB). Ponadto dysponuje znacznie większą liczbą wejść/wyjść na potrzeby rozwijania własnych projektów - patrz - specyfikacja techniczna.

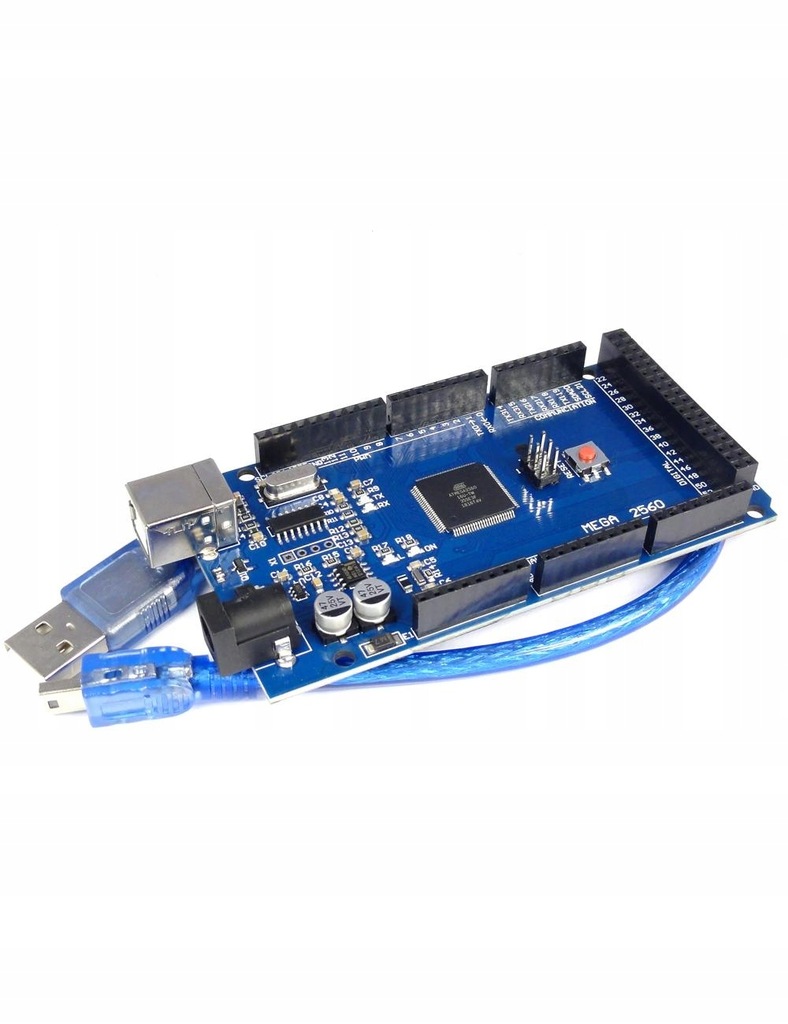

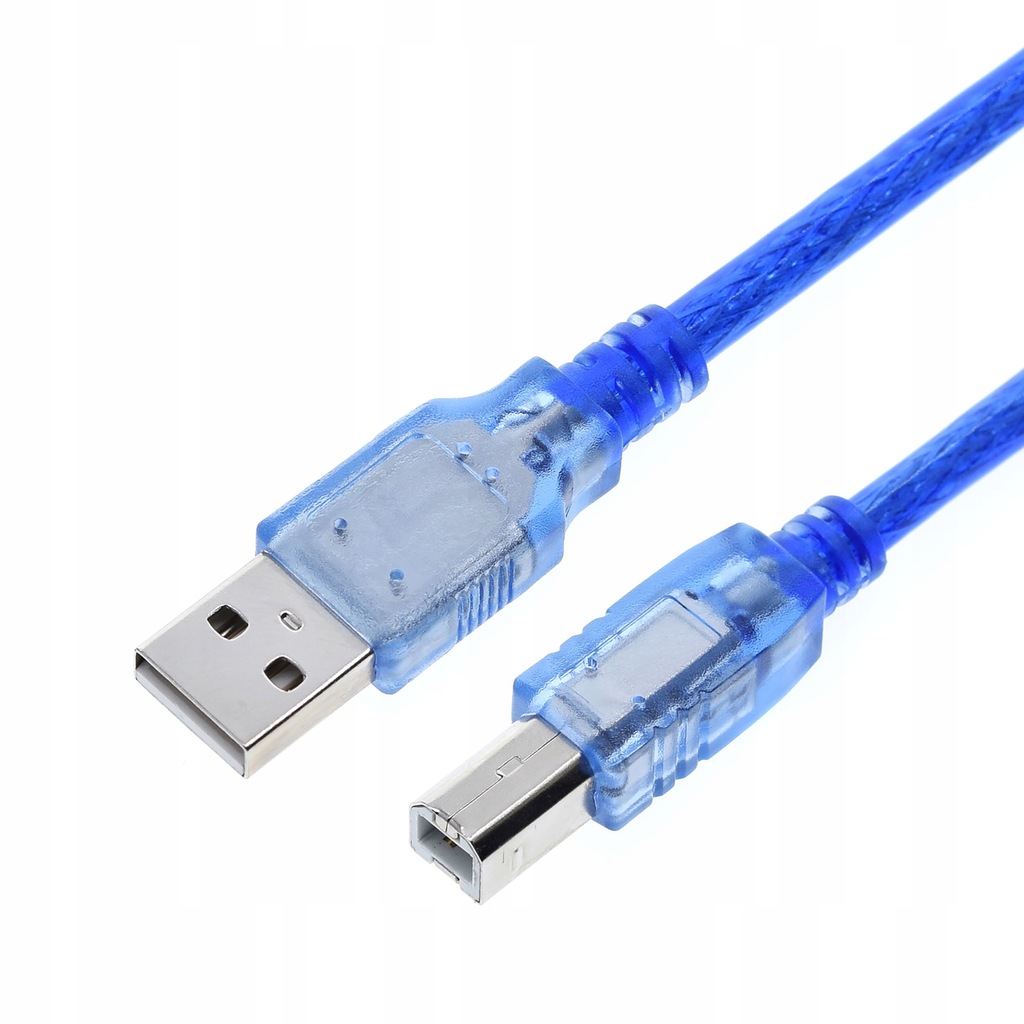

Wraz z modułem w zestawie znajduje się przewód USB-B o długości 30 cm umożliwiający połączenie modułu z komputerem.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 7 V do 12 V lub 5V za pomocą przewodu znajdującego się w zestawie

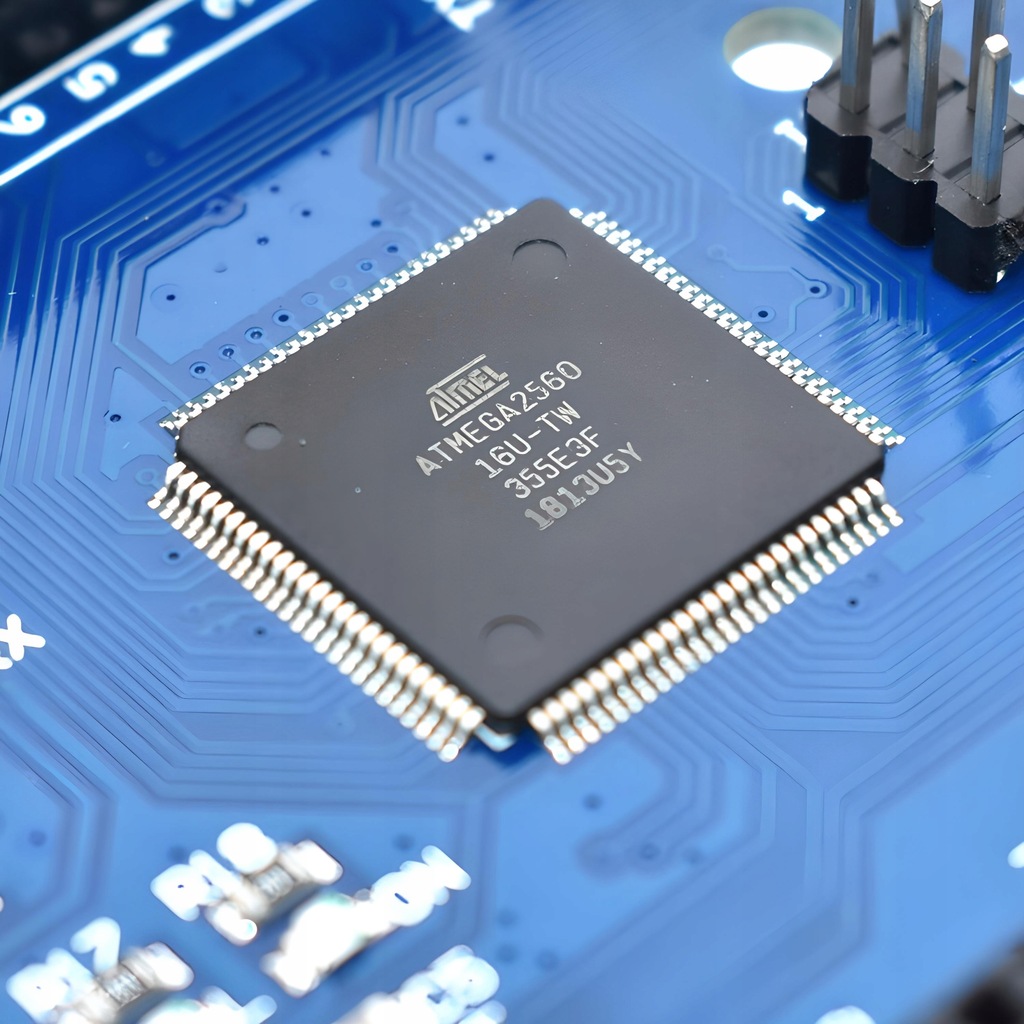

• Procesor : AVR ATmega2560 (5V 8-bitowy)
• Maksymalna częstotliwość zegara: 16 MHz
• Pamięć SRAM: 8 kB
• Pamięć Flash: 256 kB (5kB zarezerwowane dla bootloadera)
• Pamięć EEPROM: 4 kB
• wejścia IN-OUT 54 w tym 15 PWM
• wydajność prądowa pinów 40mA
• Ilość wejść analogowych: 16 (kanały przetwornika A/C)
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Podłączenie: gniazdo USB TYP B
• Dostępne złącze ISP
• Wymiary: ok. 10 cm x50 cm x10 cm
• Rozstaw pin-ów: 2.54mm

Uwaga! Do komunikacji z komputerem moduł wykorzystuje układ CH340G. Może okazać się konieczne zainstalowanie sterowników. Są one do pobrania w sieci np na stronie https://sparks.gogo.co.nz/ch340.html

Zdjęcia mają charakter poglądowy i pochodzą z galerii Allegro.
