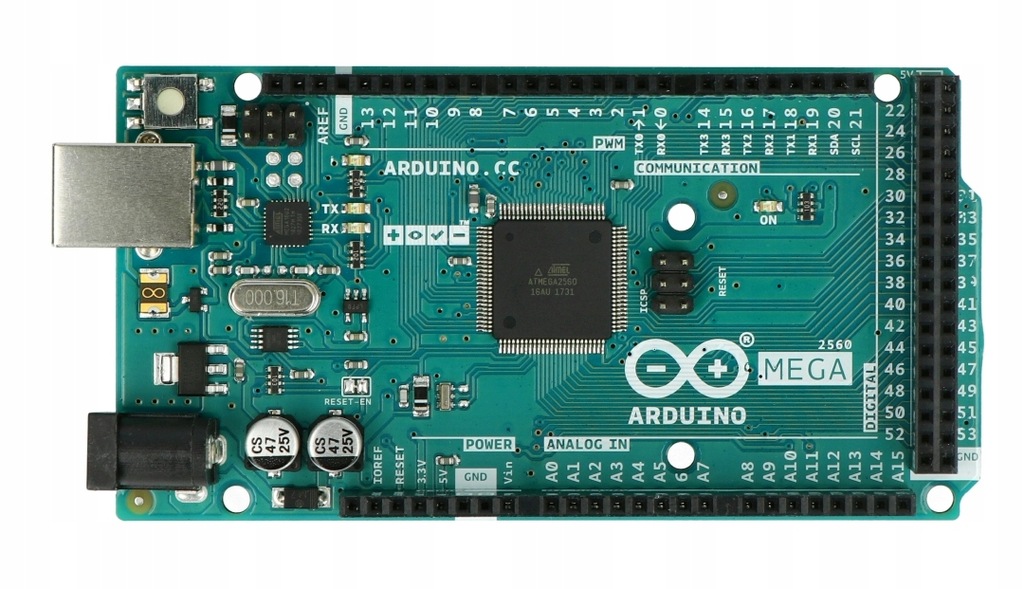

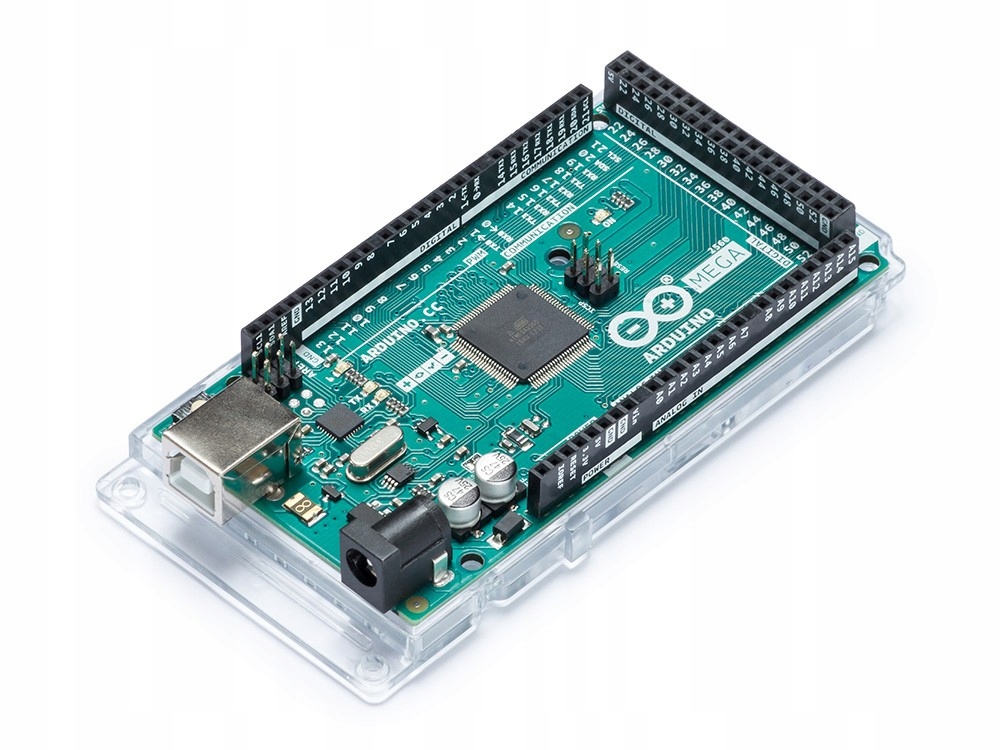

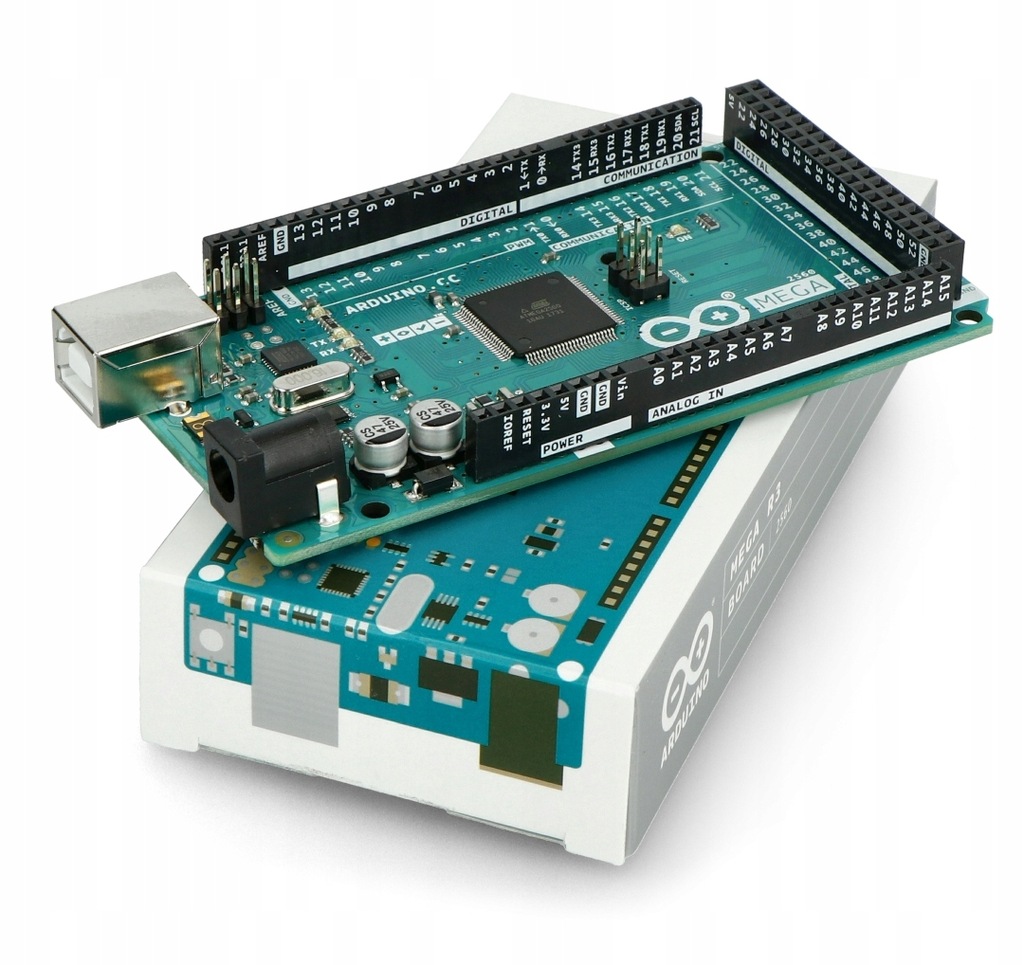

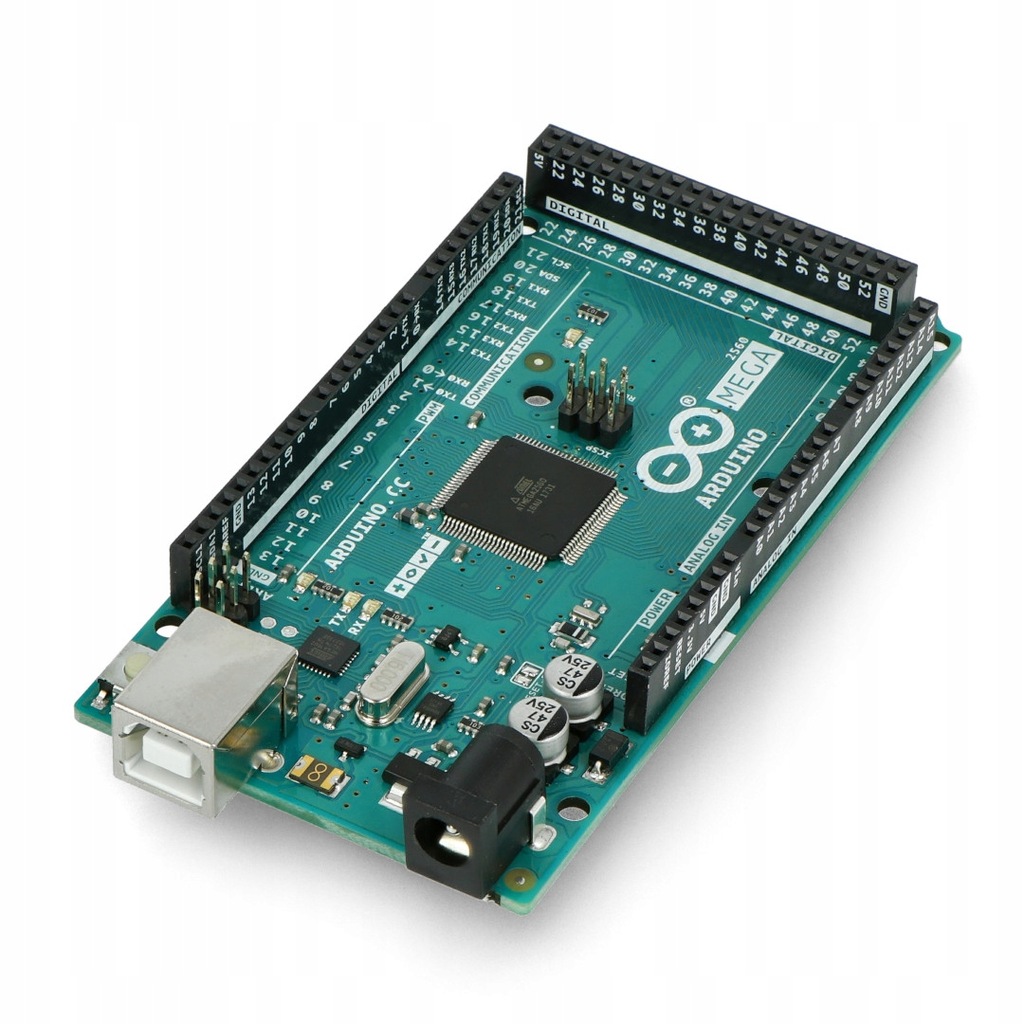

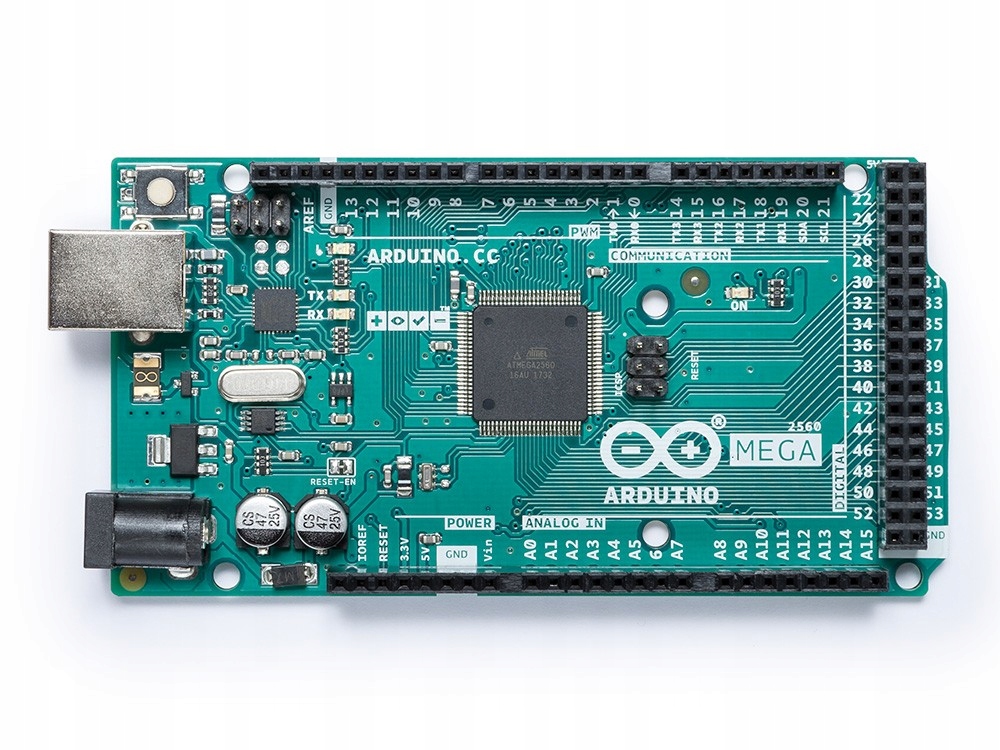

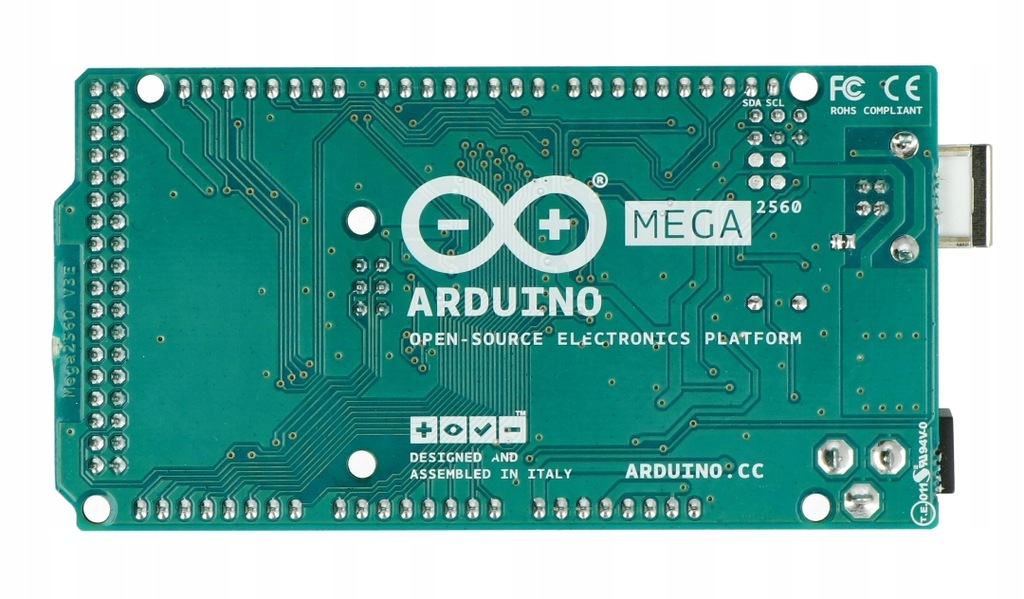

Arduino Mega 2560 Rev3 A000067

Arduino Mega 2560 R3 jest jedną z najhojniej obdarowanych płytek z całej rodziny Arduino. Powstała ona z myślą o większych i bardziej ambitnych projektach. Posiada 54 cyfrowe piny wejścia / wyjścia (z czego 15 można wykorzystać jako wyjścia PWM), 16 wejść analogowych, 4 UART (czyli sprzętowe porty szeregowe). Duża liczba pinów analogowych i cyfrowych wraz z większą PAMIĘCIĄ sprawiają, że Mega 2560 idealnie nadaje się do urządzeń takich jak drukarki 3D i innych, równie wymagających. Płytka Mega 2560 jest kompatybilna z większością shieldów zaprojektowanych dla Arduino Uno, takich jak: Duemilanove czy Diecimila.

Arduino Mega 2560 to aktualizacja do Arduino Mega.

Charakterystyka Arduino Mega 2560 Rev3:

- USB: standardowy typ B.

- Układ: Atmega2560

- Zegar: 16 MHz

- Pamięć: 256 Kb Flash, 8 Kb Sram, 4 Kb Eeprom

- Interfejsy: USB, SPI, I2C, Uart

- Napięcia: wejście 7-12 V, praca 5 V,

- Pinout: 54 cyfrowe, 15 PWM, 16 analogowych,

- Wymiary: 101,52 x 53,3 mm

Arduino Mega szczegóły użytkowania:

Programowanie

Płyta Mega 2560 może być zaprogramowana za pomocą Arduino IDE. Mikrokontroler ATmega2560 jest fabrycznie wyposażony w bootloader, który umożliwia wgranie nowego kodu bez użycia zewnętrznego programatora sprzętowego. Komunikuje się przy użyciu oryginalnego protokołu STK500.

Zasilacz

Mega 2560 może być zasilana poprzez złącze USB lub z zewnętrznego źródła zasilania. Zasilanie zewnętrzne (inne niż USB) może pochodzić z adaptera AC-DC lub akumulatora. Adapter można podłączyć za pomocą złącza DC 5.5 x 2.1 mm do zasilania na płycie. Płytka może być zasilana z zewnętrznego źródła 6-20 V. Zwróć uwagę, że jeśli płyta jest zasilana napięciem niższym niż 7V, wtyczka 5V może dostarczać mniej niż 5V i płytka może stać się niestabilna. Jeśli zostanie użyte więcej niż 12V, regulator napięcia może się przegrzać i uszkodzić płytę. Zalecany zakres to 7V - 12V!
