Arduino Mega 2560 Rev3 A000067

Arduino Mega 2560 Rev3 A000067 - opis:

Arduino Mega 2560 R3 został zaprojektowany z myślą o większych i bardziej ambitnych projektach. Jest to 8-bitowa płytka z 54 pinami cyfrowymi, 16 wejściami analogowymi i 4 portami szeregowymi. Płytka Mega2560 jest kompatybilna z większością shieldów dedykowanych Arduino Uno oraz z wcześniejszymi płytkami Duemilanove i Diecimila. Mega2560 to uaktualnienie Arduino Mega. Stosowana do urządzeń takich jak drukarki 3D i innych, równie wymagających.

Arduino Mega 2560 Rev3 A000067 - specyfikacja:

• USB: standardowy typ B
• Układ: Atmega2560
• Zegar: 16 MHz
• Pamięć: 256 Kb Flash, 8 Kb Sram, 4 Kb Eeprom
• Interfejsy: USB, SPI, I2C, Uart
• Napięcia: wejście 7-12 V, praca 5 V
• Pinout: 54 cyfrowe, 15 PWM, 16 analogowych
• Wymiary: 101,52 x 53,3 mm

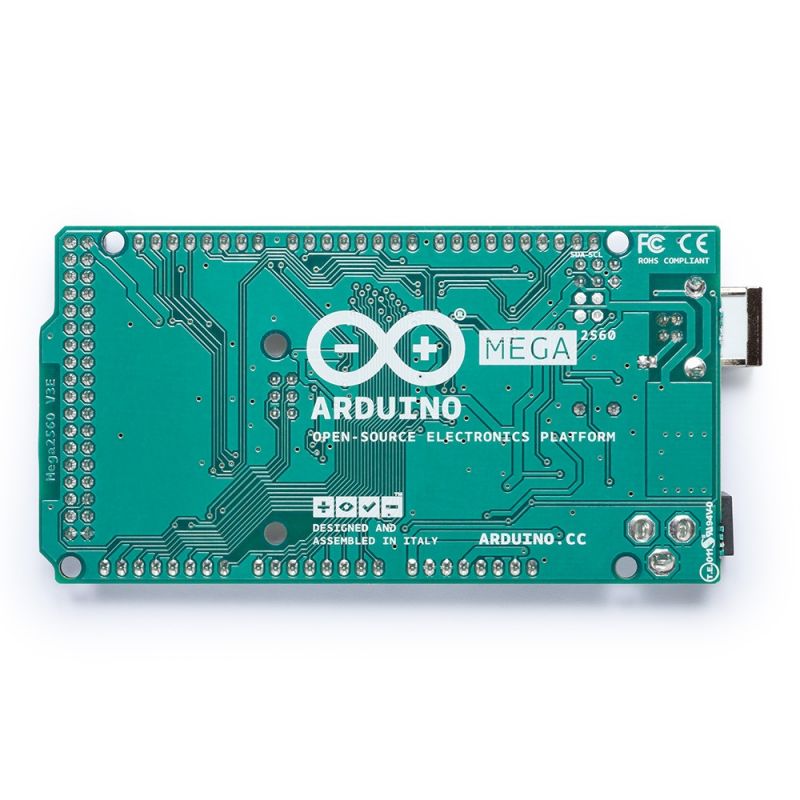

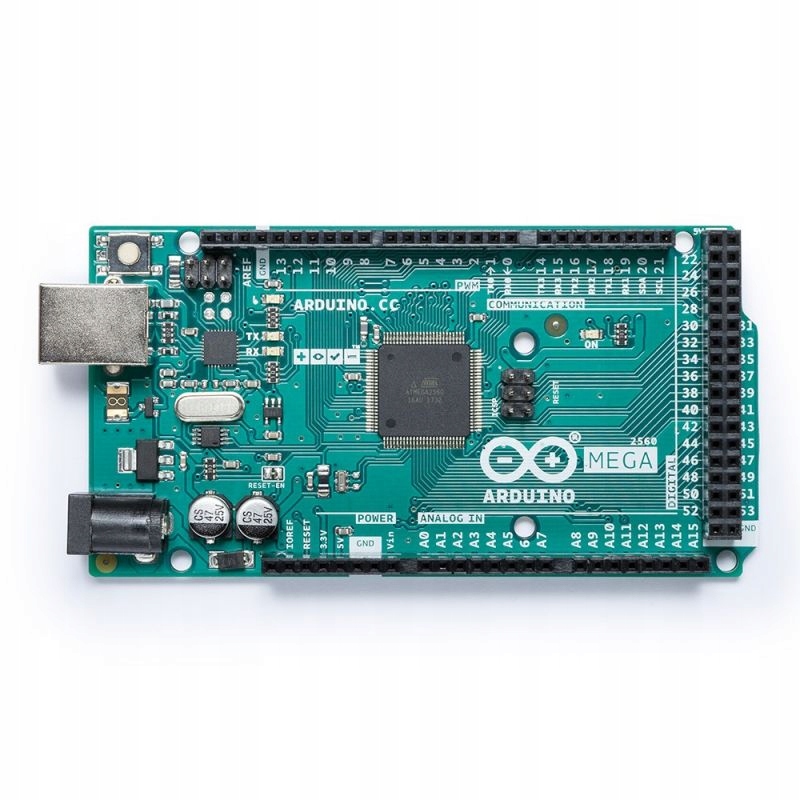

Arduino Mega 2560 Rev3

Kompletny pinout wraz z informacją techniczną płytki można znaleźć w poniższej grafice.

Jesteśmy oficjalnymi dystrybutorami oryginalnych produktów Arduino

Porównanie Arduino Mega z innymi Arduino

Zobacz nasz blog, aby uzyskać szczegółowe porównanie wybranych płyt Arduino z konkretnymi zaleceniami dla każdej z nich.

Nazwa modułu

Arduino Micro

Arduino Uno Rev3

Arduino Leonardo

Arduino Mega2560 Rev3

Arduino

Arduino Nano

Arduino Uno WiFi Rev2

Kod przedmiotu A000053 A000066 A000057 A000067 A000062 A000005 ABX00021 Mikrokontroler ATmega32u4 ATmega328 ATmega32u4 ATmega2560 RAMIĘ SAM3X8E ATMega328P ATMega4809 Częstotliwość [MHz] 16 16 16 16 84 16 20 Interfejs UART TTL (5 V) USB i UART TTL (5 V) USB i UART TTL (5 V)

USB i UART TTL (5 V) - 4 UART

USB i UART TTL (5 V) - 3 UART UART, SPI, I2C Napięcie robocze 5 5 5 5 3.3 5 5 Maksymalne napięcie wejściowe - zalecane [V] 12 12 12 12 12 12 12 Minimalne napięcie wejściowe - zalecane [V] 7 7 7 7 7 7 5 Opcje zasilania USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) GPIO (PWM) 20 (7) 20 (6) 20 (7) 70 (15) 70 (12) 22 (6) 20 (5) Wejścia analogowe 12 6 12 16 12 8 6 Wyjścia analogowe 0 0 0 0 2 0 0 Pamięć Flash [kB] 32 32 32 256 512 32 48 SRAM [kb] 2 2 2 8 96 2 6 Porty USB Micro typu B. B Micro typu B. B / A Micro B / Micro B Mini B USB A Długość [mm] 48 69 69 102 102 44 69 Szerokość [mm] 18 53 53 54 54 18 53 Waga [g] 13 25 20 35 36 5 25 Kompatybilność z shieldami Dla tej płytki nie są oferowane shieldy Doskonała kompatybilność - działa z większością shieldów Dobra - pewne różnice w rozmieszczeniu pinów Dobra - pewne różnice w rozmieszczeniu pinów Zła - tylko dedykowane shieldy Dla tej płytki nie są stosowane żadne shieldy Doskonała kompatybilność - działa z większością shieldów Inne funkcje Klient USB Host i klient USB Zawiera IMU i moduł kryptograficzny Obsługa komunikacji bezprzewodowej Nieobsługiwane Bez wsparcia Bez wsparcia Bez wsparcia Bez wsparcia Bez wsparcia Wi-Fi Rekomendacja Solectroshop Idealny do prototypowania małych urządzeń Dobra i potężna baza do rozpoczęcia pracy z Arduino Ulepszone Arduino z nowym mikrokontrolera i konwerterem USB Najbardziej zaawansowana płyta w tym porównaniu - duża elastyczność i moc w połączeniu z wysoką kompatybilnością Najbardziej wydajna płytka, ale z bardzo ograniczoną kompatybilnością Krok do przodu w porównaniu z Arduino Micro, z jeszcze mniejszymi wymiarami Arduino Uno wyposażone w moduł WiFi, moduł kryptograficzny i IMU

Arduino Mega 2560 Rev3 A000067 - szczegóły

Programowanie

Płytka Mega 2560 może być zaprogramowana za pomocą Arduino IDE. Mikrokontroler ATmega2560 jest fabrycznie wyposażony w bootloader, który umożliwia wgranie nowego kodu bez użycia zewnętrznego programatora sprzętowego. Komunikuje się przy użyciu oryginalnego protokołu STK500.

Zasilanie

Mega 2560 może być zasilana poprzez złącze USB lub z zewnętrznego źródła zasilania. Zasilanie zewnętrzne (inne niż USB) może pochodzić z adaptera AC-DC lub akumulatora. Adapter można podłączyć za pomocą złącza DC 5.5 x 2.1 mm do zasilania na płycie. Płytka może być zasilana z zewnętrznego źródła 6-20 V. Zwróć uwagę, że jeśli płyta jest zasilana napięciem niższym niż 7V, wtyczka 5V może dostarczać mniej niż 5V i płytka może stać się niestabilna. Jeśli zostanie użyte więcej niż 12V, regulator napięcia może się przegrzać i uszkodzić płytę. Zalecany zakres to 7V - 12V!zakres to 7 do 12 woltów.

Przydatne linki:

• Oficjalna strona internetowa Arduino
• Oficjalne forum Arduino
• Pliki Eagle dla Arduino Mega
• Schemat autorstwa Arduino Mega
• Kompletny pinout
