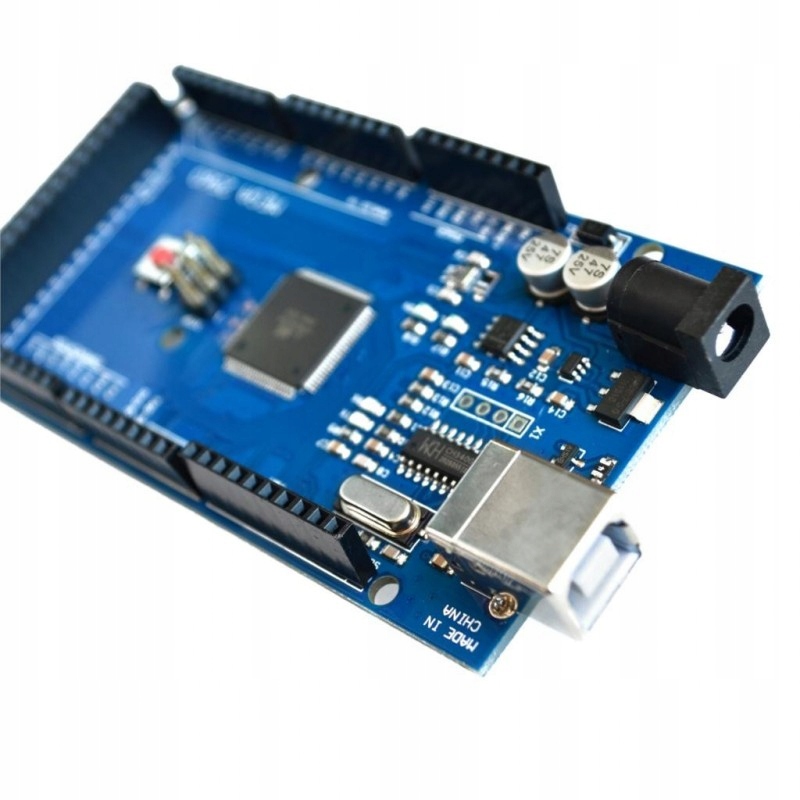

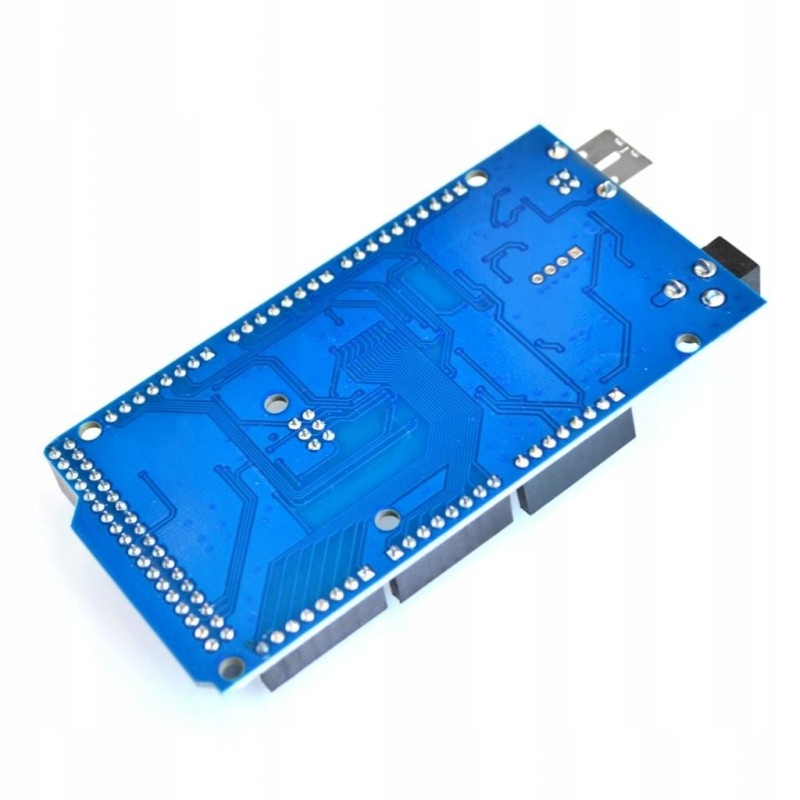

Arduino MEGA 2560 to jeden z najmocniejszych modułów na rynku. Moduł jest kompatybilny z projektem www.arduino.cc z ATmega328P. Do zastosowań w rozbudowanych projektach arduino.

Moduł w pełni zgodny z Arduino MEGA 2560. (oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek.)

Moduł posiada:

mikrokontroler ATmega2560 - układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz

w wersji R3 występuje ATmega16U2 zamiast FT232 do komunikacji z PC

54 cyfrowych wejść/wyjść,

15 kanałów PWM - np. do sterowania serwami / silnikami

16 wejść analogowych

popularne interfejsy komunikacyjne

złącze USB

gniazdo zasilające DC

przycisk RESET

wyprowadzenia służące do podłączenia programatora AVR.

W celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno.

moduł w większości kompatybilny z shieldami przeznaczonymi dla Duemilanowe oraz Diecimila

Napięcie zasilania: 7 V do 12 V

W pełni kompatybilny z Arduino MEGA 2560

Mikrokontroler: ATmega2560 - napięcie pracy 5V

Maksymalna częstotliwość zegara: 16 MHz

Pamięć SRAM: 8 kB

Pamięć Flash: 256 kB (5kB zarezerwowane dla bootloadera)

Pamięć EEPROM: 4 kB

wejścia IN-OUT 54 w tym aż 15 PWM

wydajność prądowa pojedyńczegi pinu 40mA

Ilość wejść analogowych: 16 (kanały przetwornika A/C)

Interfejsy szeregowe: UART, SPI, I2C

Zewnętrzne przerwania

Konektor: gniazdo USB

Przylutowane złącze ISP

Wymiary płytki: 101x54x15 mm

rozstaw pinów 2.54mm (możlwiość zamontowania w płytkach stykowych)

w zestawie kabel USB

standadowo w moduł wgrany jest program BLINK LED 13

Zasilanie:

Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.

Wejścia/wyjścia

Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).

Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.

Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.

Programowanie:  Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB.

Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.
