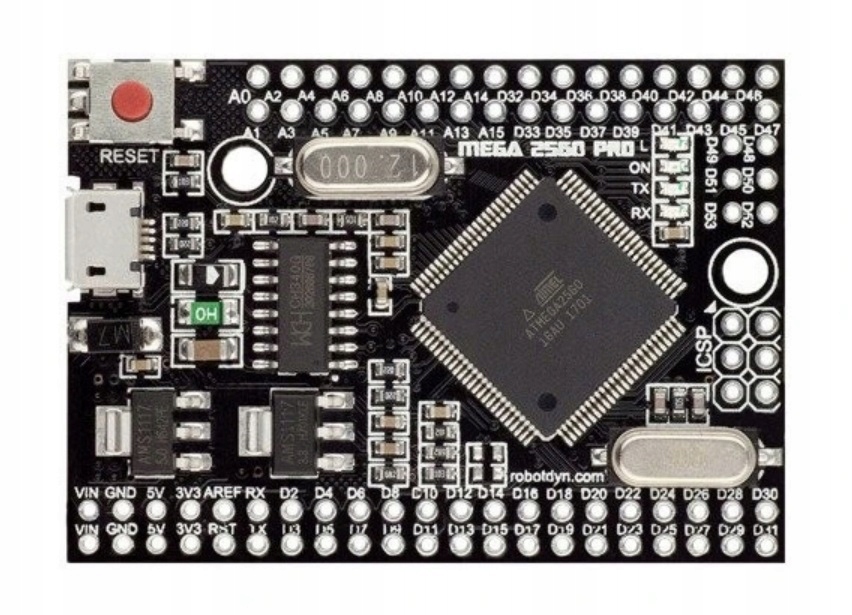

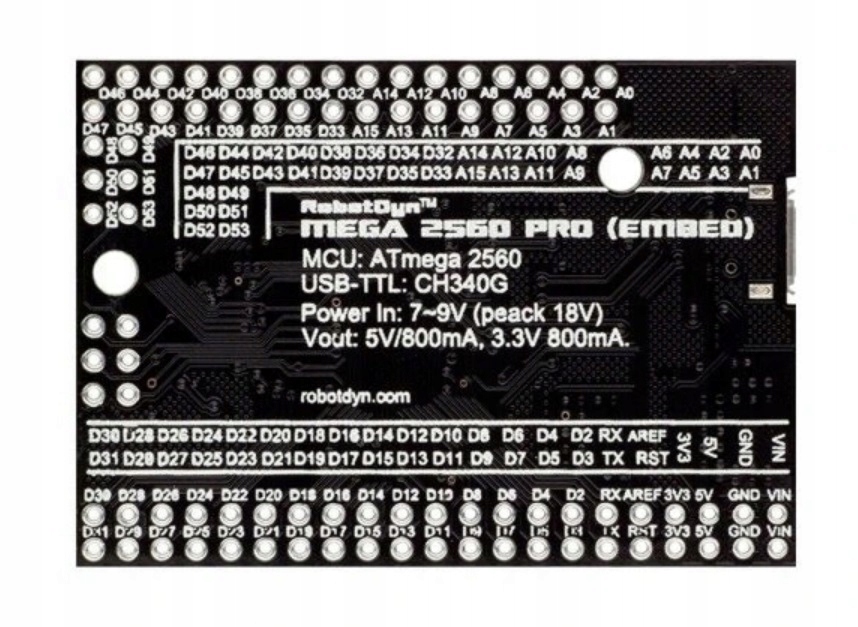

Mikrokomputer RobotDyn Mega 2560 PRO

MEGA 2560 PRO Embed 16MHz / 5V

W płytce Mega 2560 PRO zastosowano mikrokontroler ATMega2560. Oznacza to zdecydowanie większą liczbę dostępnej pamięci oraz pinów I/O względem płytek bazujących na układach ATmega 328. Programowo płytka jest kompatybilna z układami Arduino. Jako układ umożliwiający transmisję danych zastosowano CH340. Sterowniki są dostępne m. in. na stronie: https://sparks.gogo.co.nz/ch340.html

Uwaga. Złącza typu Goldpin należy nabyć osobno.

Specyfikacja

• Procesor: ATmega2560
• Taktowanie układu: 16MHz
• Pamięć FLASH: 256 KB z czego 8kB użyte przez bootloader
• Pamięć SRAM: 8 KB
• Pamięć EEPROM: 4 KB
• Układ odpowiedzialny za transmisję danych USB: CH340
• Napięcie - logika układu: 5V
• Napięcie zasilania: 7-9V
• Wydajność prądowa pinów 3,3V i 5V: max 800mA
• Wydajność prądowa pinów I/O: 40 mA
• Piny I/O: 54 (15 portów może pracować w trybie PWM)
• Piny analogowe: 16 (kanały przetwornika A/C)
• Złącze microUSB
• Złącze ICSP
• Wymiary PCB: ok. 38 x 55mm
