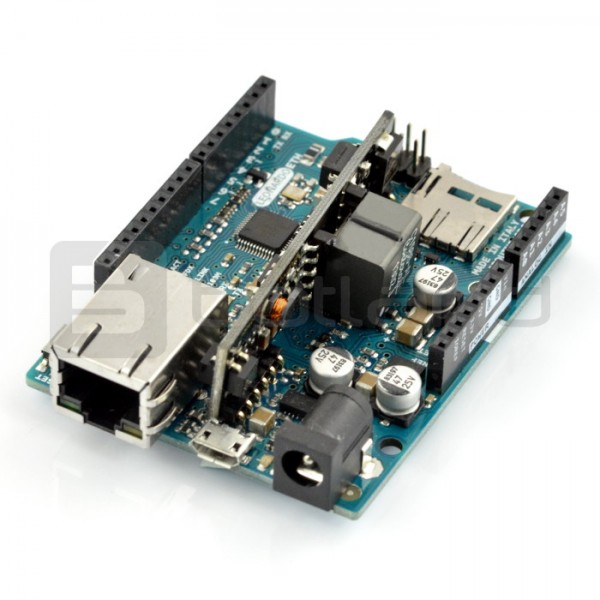

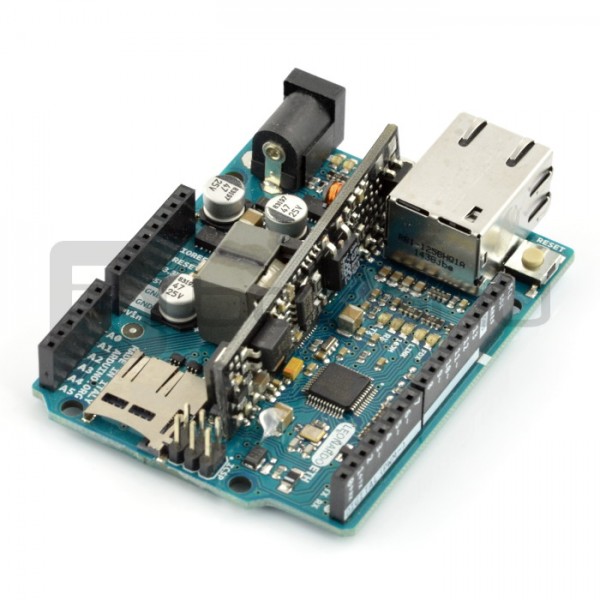

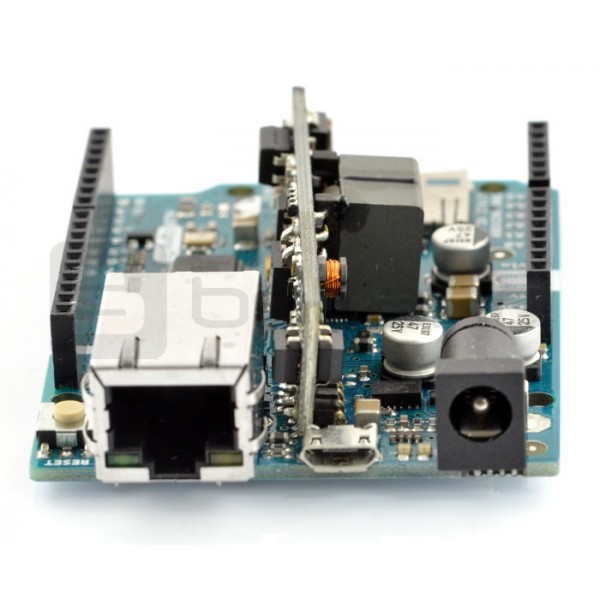

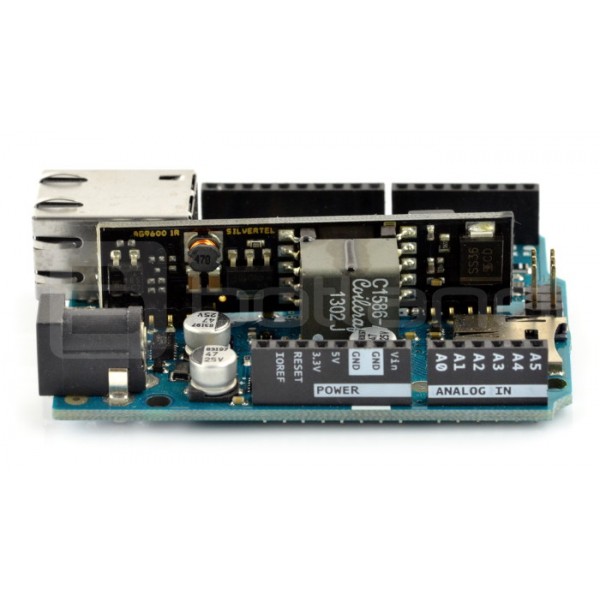

Arduino Leonardo Ethernet + PoE

Indeks: ARD-04540

Opis

Jest to płytka bazująca na znanym module Arduino Leonardo dodatkowo wyposażona w kontroler sieci Ethernet i czytnik kart pamięci microSD. Dzięki temu urządzeniu użytkownik w prosty sposób może podłączyć projekt do sieci Internet (IoT), bez konieczności instalowania dodatkowych nakładek, tzw. shieldów. Wbudowany czytnik kart pamięci microSD umożliwia zapis plików na zewnętrznym nośniku danych. Obsługę wyżej wymienionych peryferiów umożliwiają wbudowane w środowisko Arduino IDE biblioteki: Ethernet i SDcard.

Arduino Leonardo Ethernet - moduł Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.

Płytka zawiera mikrokontroler ATmega32u4 wyposażony w 20 cyfrowych wejść/wyjść z czego 7 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 12 jako wejścia analogowe. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2,5 kB pamięci operacyjnej SRAM.

Ta wersja Arduino Leonardo posiada kontroler sieci Ethernet - układ W5500, czytnik kart pamięci microSD oraz moduł PoE (Power Over Ethernet), który umożliwia zasilanie płytki z sieci Ethernet napięciem 12 V.

Główne cechy

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.

Nazwa	Opis
Zainstalowany bootloader	Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta.
Ethernet Micro SD	Ta wersja posiada kontroler sieci Ethernet ze złączem RJ45 i układem zasilania PoE oraz czytnik kart pamięci microSD.
Arduino Shield	Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield.
Wyprowadzenia cyfrowe	20 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.
Wydajność prądowa	Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA.
Wyjścia PWM	7 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod.
Wejścia analogowe	12 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym.
Komunikacja szeregowa	Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI oraz USB.
Funkcje specjalne	Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku.
Pamięć wbudowana	Układ Atmega32u4 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash 1 kB EEPROM oraz 2,5 kB pamięci operacyjnej SRAM.
Zasilanie złącze DC	Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 7 V do 12 V ze złączem DC 5,5 x 2,1 mm.
Zasilanie port USB	Płytkę można zasilać z komputera poprzez przewód microUSB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu.
Złącze ICSP	Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR.
Pin IOREF	Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O.
Wbudowana dioda LED	Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów.
Wyjście 3,3 V	Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA.

Pierwsze uruchomienie

Aby ułatwić rozpoczęcie pracy z modułem, przygotowaliśmy poradnik, który dotyczy instalacji i pierwszego uruchomienia środowiska Arduino.

Rozkład elementów na płytce Arduino Leonardo Ethernet.

Specyfikacja

Napięcie zasilania: od 7 V do 12 V
Wbudowany moduł PoE (Power Over Ethernet)

Możliwość zasilania z sieci Ethernet
Zgodny z normą IEEE802.3af
Napięcie wejściowe: od 36 V do 57 V
Napięcie wyjściowe: 12 V
Zabezpieczenie przed przeciążeniem
Regulator DC/DC o wysokiej sprawności: ok 85 %

Mikrokontroler: ATmega32u4

Ilość pinów cyfrowych: 20
Ilość kanałów PWM: 7
Ilość wejść analogowych: 12
Limit prądu na jeden pin: 40 mA
Taktowanie: 16 MHz
Pamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)
Pamięć SRAM: 2,5 kB
Pamięć EEPROM: 1 kB

Kontroler Ethernet: W5500 TCP/IP

Wbudowany bufor 32 kB
Prędkość transmisji: 10/100 Mb
Komunikacja: magistrala SPI
Gniazdo Ethernet

Wbudowany czytnik kart pamięci microSD

Dostępny z poziomu biblioteki SD Card
Pin SS magistrali SPI znajduje się na wyprowadzeniu nr 4

Wbudowany stabilizator napięcia 3,3 V o wydajności prądowej do 1 A
Możliwość podłączenia zasilania poprzez moduł PoE - z sieci Ethernet napięciem od 36 V do 57 V
Piny nr 4 i 10 są zarezerwowane do obsługi modułu Ethernet i czytnika microSD - linie SS magistrali SPI
Wbudowane złącze RJ45
Diody statusowe

W naszej ofercie dostępny jest również Arduino Leonardo Ethernet bez układu PoE.

W związku z konfliktem wewnątrz zespołu Arduino pojawiły się dwie wersje środowiska możliwe do pobrania z:

www.arduino.org
www.arduino.cc

Nasze płytki w większości pochodzą z dystrybucji Arduino.org. W przypadku instalacji oprogramowania pobranego z innego niż opisane na odwrocie modułu źródła, użytkownik otrzyma komunikat o nieautoryzowanym dostawcy płytki. Można go anulować jednym kliknięciem, a środowisko będzie pracowało prawidłowo.

Zapewniamy, że wszystkie płytki oznaczone symbolem Arduino są oryginalne i pochodzą z jednego z podanych wyżej źródeł. O czym można przekonać się sprawdzając listę autoryzowanych dystrybutorów.
