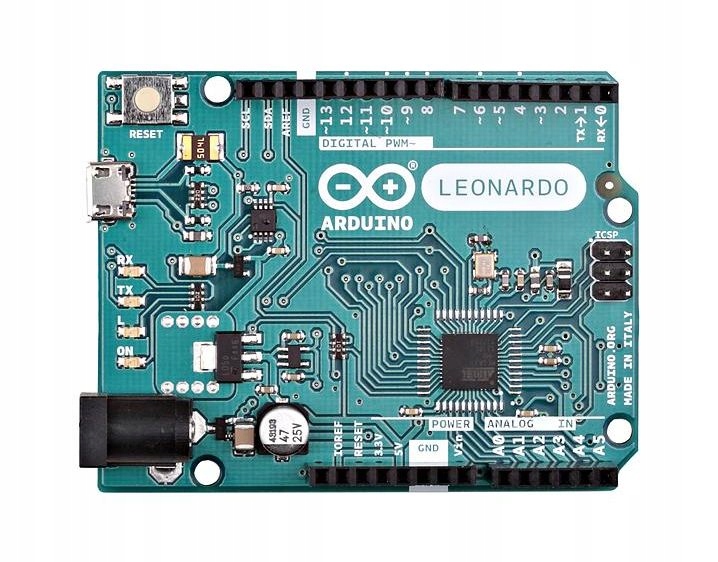

Arduino Leonardo A000057

Oryginalna płytka Arduino Leonardo to kolejny moduł z rodziny Arduino. Został oparty o mikrokontroler AVR Atmega32U4. Oznacza to m. in. że posiada o 0,5 kB pamięci SRAM więcej od płytki Arduino UNO. Liczba przerwań zewnętrznych wzrosła z dwóch do pięciu. Liczba pinów cyfrowych wzrosła z 14 do 20 natomiast pinów analogowych z 6 do 12. Niestety, wzrosła również ilość pamięci Flash zarezerwowana na potrzeby bootloadera. Teraz wynosi 4kB.

Zaletą płytki w stosunku do Arduino jest zastosowanie popularniejszego złącza micro-USB w miejsce złącza USB-B. Chyba każdy posiada odpowiedni przewód...

Podstawowe parametry:

• Napięcie zasilania: od 7 V do 12 V
• Mikrokontroler: ATmega32u4
• Zegar: 16 MHz
• Pamięć Flash: 32 kB (4 kB przeznaczone dla bootloadera)
• Pamięć SRAM: 2,5 kB
• Pamięć EEPROM: 1 kB
• Porty wejść/wyjść: 23
• Liczba wyjść PWM: 7
• Liczba wejść analogowych: 12 (10-bitowe)
• Liczba wejść/wyjść cyfrowych: 20
• Liczba zewnętrznych przerwań: 5
• Interfejsy szeregowe: UART, SPI, I2C, USB
• Liczba zewnętrznych przerwań: 5
• Podłączona dioda LED na pinie 13
• Gniazdo microUSB do programowania
• Złącze DC 5,5 x 2,1 mm do zasilania
• Złącze ICSP do podłączenia zewnętrznego programatora
• Wymiary: ok. 69 x 53 mm
• Waga: 20g

Płytka została wyprodukowana we Włoszech.

Zdjęcia mają charakter poglądowy.
