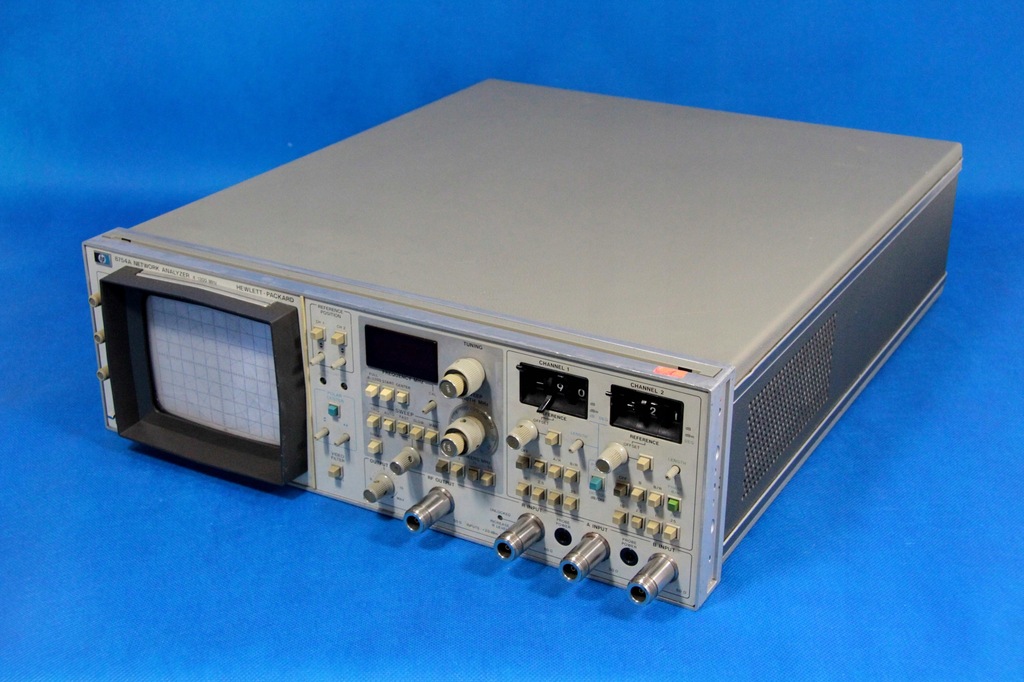

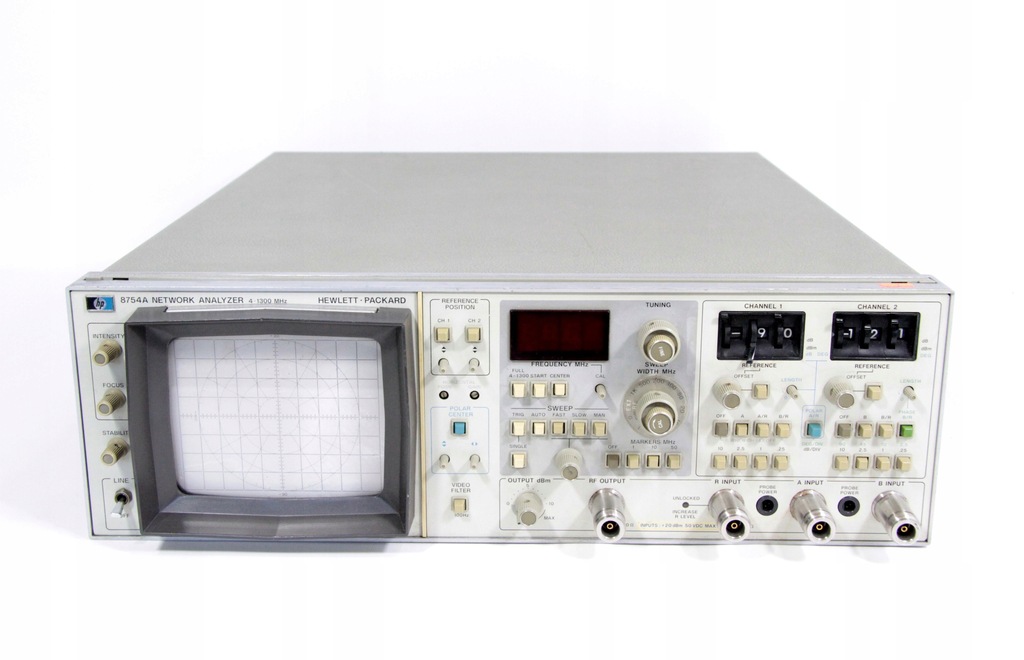

Oferuję Państwu analizator wektorowy typu HP 8754A.

Przyrząd przeznaczony jest do kompleksowych pomiarów w zakresie częstotliwości 4-1300MHz.

Urządzenie mierzy współczynnik przenoszenia, odbicie oraz fazę z dynamiką lepszą niż 80dB oraz z dokładnością wynoszącą 0,3dB w zakresie od 0 do -50dB.

Bardzo wygodne jest że urządzenie zawiera wszystkie niezbędne bloki do pomiaru tzn. generator sygnałowy jak i trzy detektory dzięki temu nie trzeba kompletować stanowiska pomiarowego.

Urządzenie zapewnia cyfrowy odczyt częstotliwości, amplitudy i fazy.

Wyniki pomiarów wyświetla zarówno w postaci wykresu wektorowego jak i kołowego wykresu Smitha.

Dane techniczne:

- zakres częstotliwości 4-1300MHz

- sweep ciągły od 4MHz do 1300MHz lub z rozdzielczością 1MHz w całym podzakresie (dowolna szerokość oglądanego pasma)

- znaczniki (markery) - 1MHz, 10MHz, 50MHz

- cyfrowy odczyt częstotliwości z rozdzielczością 1MHz

- moc wyjściowa sygnału regulowana od 0 do +10dB

- nierównomierność 0,5dB

- wejścia pomiarowe A, B, R

- dynamika wejść A i B (czułość) -80dBm

- wejście R referencyjne minimalny sygnał -40dBm

- nierównomierność amplitudy 0,3dB od 0 do -50dBm; 0,5dB od -50dBm do -60dBm; 1dB od -60dBm do -70dBm; 2,5dB -70dBm do -80dBm

- wyświetlana amplituda 10dB/działkę, 2,5dB/działkę, 1dB/działkę, 0,25dB/działkę

- pomiar fazy zakres +/-180º, dokładność 2º od -50dB

- zasilanie 230V 50Hz

Pełna specyfikacja przyrządu zajmuję kilkanaście stron A4, zainteresowanym wyślemy na e-mail.

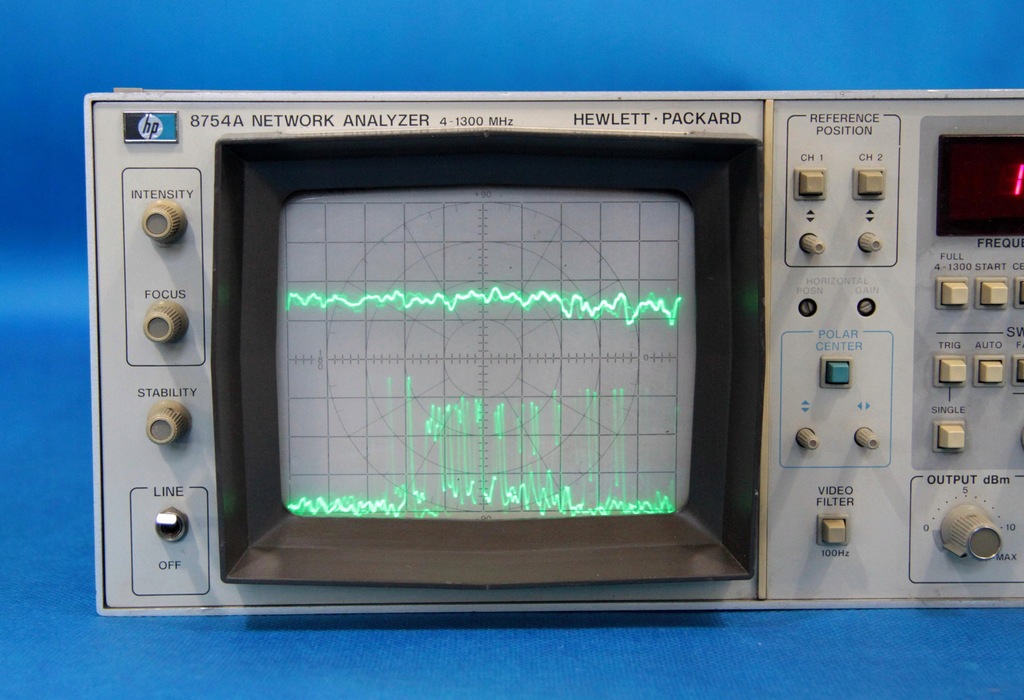

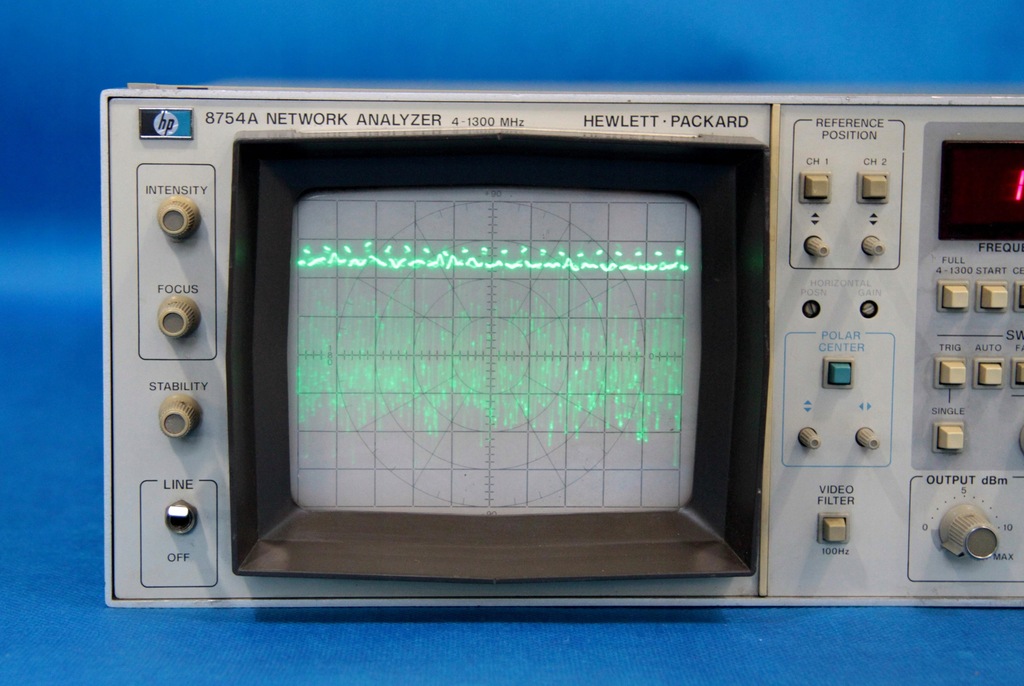

Oferowany przyrząd po włączeniu do sieci zaczyna wyświetlać obraz na ekranie, możliwy jest odczyt częstotliwości, pojawia się sygnał wyjściowy, przy niektórych ustawieniach można zobaczyć na ekranie sygnał znaczników (markerów) jednak przyrząd po połączeniu wyjścia sygnały z wejściami wyświetla nierównomierną charakterystykę częstotliwości dla wszystkich wejść pomiarowych (obraz drży na ekranie), niemożliwy jest również pomiar fazy.

W związku z tymi usterkami sprzedaję przyrząd jako niesprawny, proszę wziąć to pod uwagę podczas licytacji, mechanicznie jest w stanie b.db., lampa nie jest wypalona.

Wraz z przyrządem licytujący otrzyma pełną instrukcję serwisową wraz ze schematami co znacząco ułatwia ewentualny serwis przyrządu.
