ADS1115 Przetwornik analogowo-cyfrowy ADC 4-kanałowy o precyzji 16-bit

ADS1115 to układ, za pomocą którego połączysz dowolne analogowe sensory z mikrokontrolerem takim jak Arduino, ESP32 czy Pi. Dane z aż czterech kanałów analogowych przesyłane są do mikrokontrolera tylko dwoma przewodami (I2C), przez co oszczędzamy cenne GPIO do innych zastosowań.

Jest niezastąpiony wszędzie tam, gdzie ADC wbudowane w mikrokontroler nie oferuje wystarczającej precyzji - dla porównania, oferowany przetwornik jest aż 64 razy (!) dokładniejszy niż proste ADC wbudowane w Atmega328.

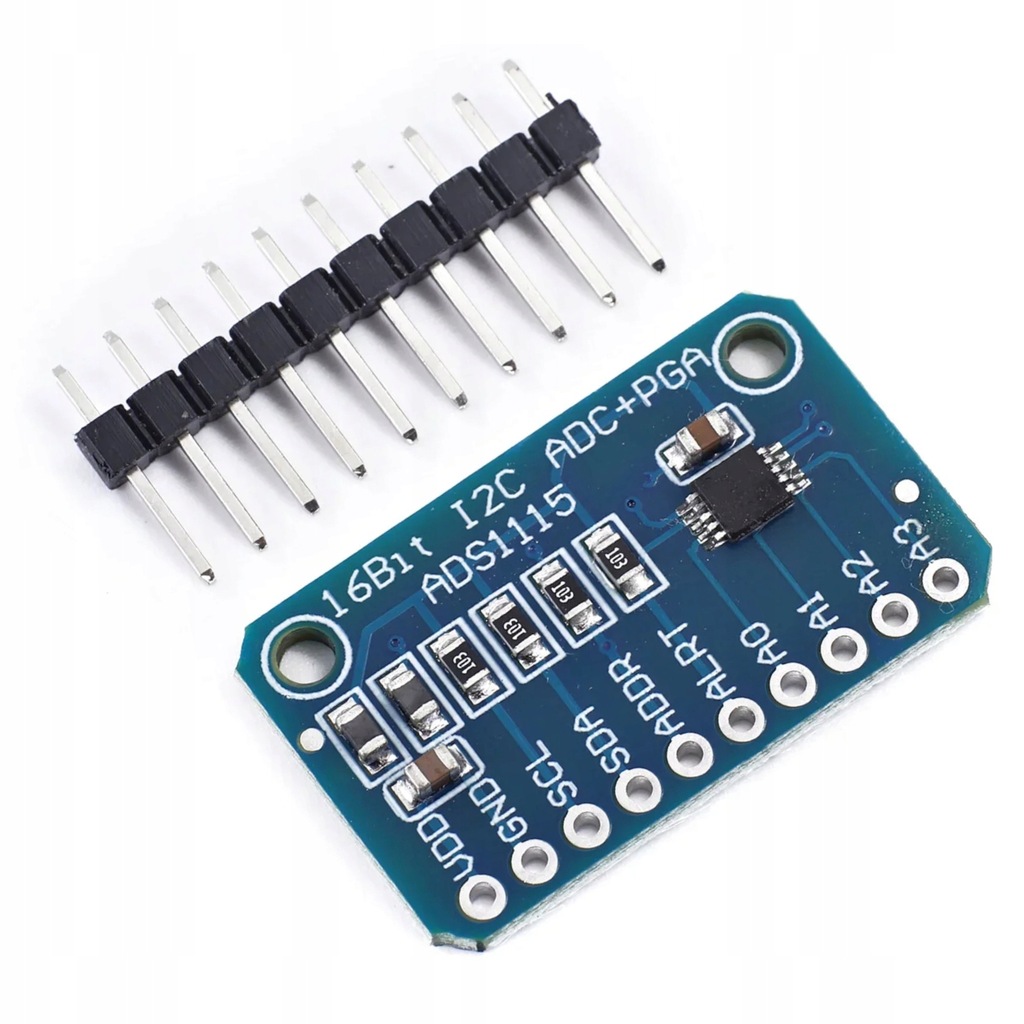

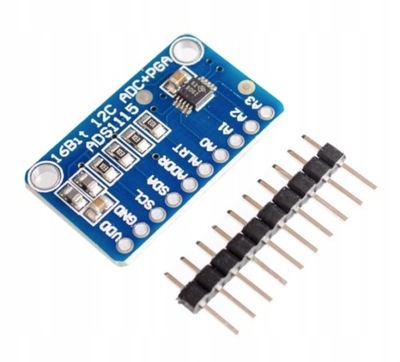

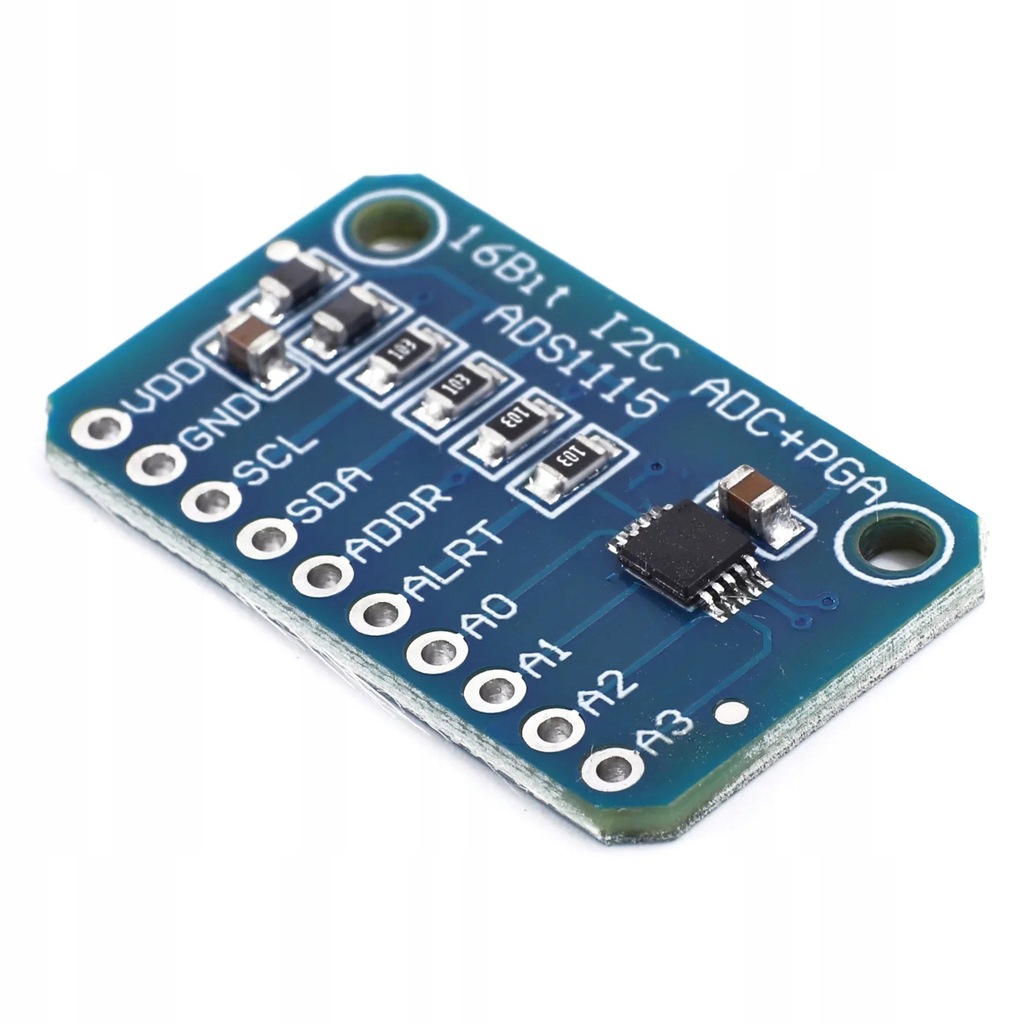

Oferujemy układ dogodnie osadzony na płytce ewaluacyjnej wraz z listwą goldpin do wlutowania w razie potrzeby.

Cechy ADS1115

✅ Dwa tryby pracy: Dzięki wbudowanemu multiplekserowi uład można skonfigurować jako 4-kanałowy lub 2-kanałowy pracujący z sygnałem różnicowym

✅ Energooszczędność: Przetwornik może pracować w trybie ciągłym w którym pobiera jedynie 150uA, lub w trybie pojedyńczego pomiaru, przechodząc w energooszczędny stan uśpienia natychmiast po przesłaniu rezultatu.

✅ Tytko dwa przewody do przesyłania danych: Przetwornik komunikuje się przez magistralę I2C. Adres urządzenia jest konfigurowalny w zakresie 0x48 - 0x4B. Dodatkowo pin ALRT informuje stanem wysokim o tym, że kolejna próbka jest gotowa do przesłania.

✅ Wysoka czułość: Wbudowany niskoszumny wzmacniacz PGA może podnieść amplitudę sygnału dwu-, cztero-, ośmio- lub szesnastokrotnie, zwiększając dokładność pomiaru.

✅ Pomiar napięć ujemnych: W specyfikacjach podaje się zwykle 16-bitową precyzję danych wyjściowych; w praktyce jest to 1 bit znaku oraz 15 bitów wartości.

Specyfikacja techniczna

• Napięcie zasilania 2 - 5.5V
• Pobór prądu: ok. 150 uA
• Zakres sygnału wejściowego: ±256 mV - ±6.144 V
• Błąd pomiaru: 0,01%
• od 8 do 860 SPS (próbek na sekundę)
• Wbudowany oscylator
• Programowalny PGA (wzmacniacz sygnału wejściowego)
• Rozmiary płytki 28 x 18 mm

Przykłady zastosowania

Może służyć do pomiaru dowolnych sygnałów, które da się przełożyć na napięcie w granicach akceptowalnych przez ADC. A zatem może stać się elementem precyzyjnego woltomierza, miernika natężenia dźwięku, luksometru, urządzenia mierzącego pole magnetyczne... Możliwości są nieskończone.np:

• Odczyt danych z analogowych sensorów (fotorezystor, czujnik temperatury, joystick...)
• Wysokiej precyzji miernik laboratoryjny
• Czujnik poziomu naładowania akumulatorów lub stanu baterii
• Odczyt położenia potencjometrów
