Adapter Shield do ESP32 ESP8266 NodeMCU

Adapter Shield do ESP32 ESP8266

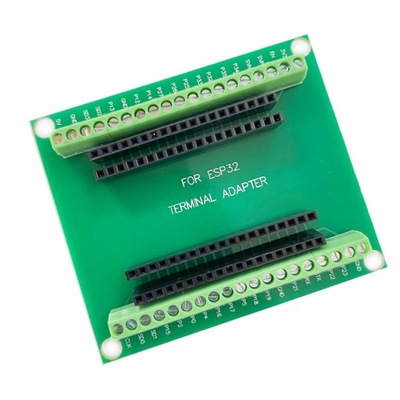

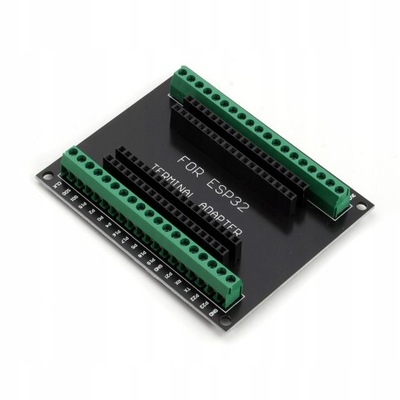

Adapter Shield Terminal Block to idealne rozwiązanie dla entuzjastów projektów z użyciem płytek ESP32 i ESP8266. Pozwala on na łatwe wyprowadzenie sygnałów z głównej płyty na listwę zaciskową ARK, co umożliwia szybkie i niezawodne połączenie przewodów bez lutowania.

Główne cechy produktu:

• Kompatybilność z ESP32/ESP8266: Adapter bezproblemowo współpracuje z 38-pinowymi wersjami płytek ESP32.
• Łatwe wyprowadzenie sygnałów: Terminal Block pozwala na szybkie i pewne podłączenie przewodów do listwy zaciskowej ARK, redukując potrzebę lutowania i ułatwiając montaż.
• Dwustronna soldermaska: PCB o dwóch warstwach z soldermaską chroni ścieżki przed zwarciem i zwiększa trwałość.
• Gotowy do użycia: Adapter przychodzi już zlutowany, co oszczędza Twój czas i unika potencjalnych błędów przy lutowaniu.

Specyfikacja techniczna:

• Typ: Adapter Shield Terminal Block
• Kompatybilność: Wąskie i szerokie wersje 38-pin
• Kompatybilność: ESP32 płytka z ESP-WROOM-32 38-pin z układem CP2102 USB-C; ESP32 płytka z ESP-32S 38-pin z układem CH340C MICRO USB
• Liczba warstw PCB: 2
• Dwustronna soldermaska: Tak
• Rozstaw wąski: 22,86 mm
• Rozstaw szeroki: 33,02 mm
• Szerokość pinów: 2,54 mm
• Zestaw zlutowany: Tak, gotowy do użycia
• Rozmiar: 78 mm x 63 mm
• Waga: 38 g

Uwaga: Adapter jest kompatybilny tylko z wąskimi i szerokimi wersjami ESP32/ESP8266 38 pinów. Upewnij się, że szerokość pinów ESP32 jest zgodna z szerokością pinów adaptera. Moduł ESP nie jest częścią zestawu - adapter sprzedawany jest samodzielnie.

❇️ GALERIA:
