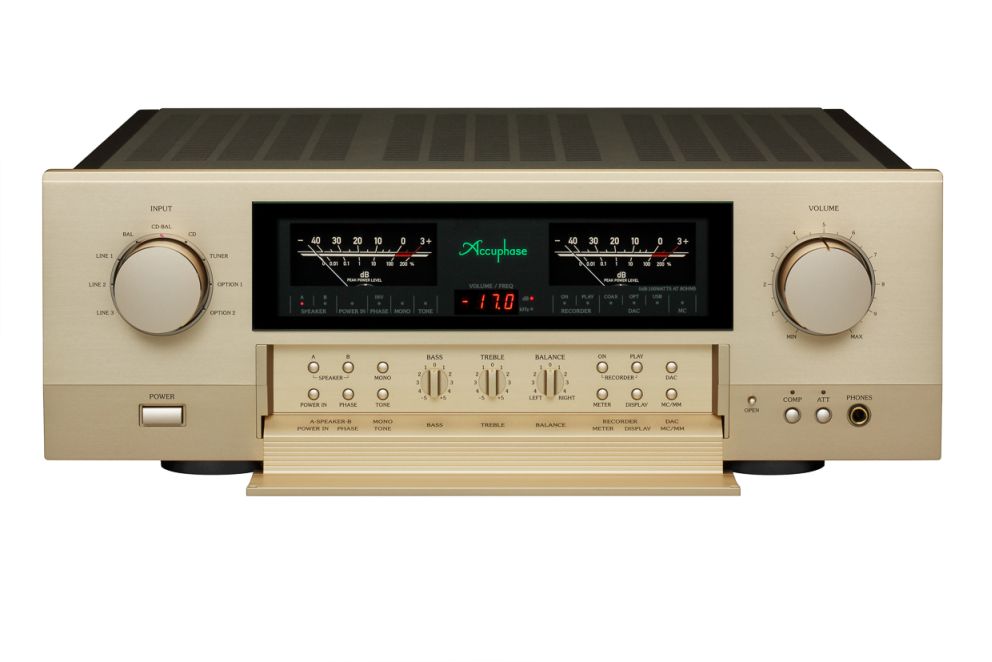

Stereofoniczny wzmacniacz zintegrowany Accuphase E370

Najważniejsze właściwości:

● Rewolucyjny układ regulacji siły dźwięku AAVA

● Układ wyjściowy z tranzystorami wysokiej mocy w równoległym układzie push-pull, dający moc 100 W przy 8 Ω

● Układ wzmacniający typu „instrumentation amplifier” w układzie wyjściowym umożliwia w pełni zbalansowany przesył sygnału w połączeniu z prądowym sprzężeniem zwrotnym

● Kontrolowane logiką przekaźniki skracające ścieżkę sygnału

● Wydajny zasilacz z dużym transformatorem zasilającym i dużą pojemnością filtrującą

● Przycisk POWER IN separujący od siebie sekcje przedwzmacniacza i wzmacniacza mocy

● Numeryczny wskaźnik siły głosu

E-370 proponuje dźwięk, który jeszcze do niedawna był dla wzmacniacza zintegrowanego nieosiągalny. Korzystając z całej gamy technicznych opracowań Accuphase’a, takich jak znany i uznany układ regulacji siły dźwięku AAVA o jeszcze niższym niż poprzednio poziomie szumów, z sekcjami wzmacniacza mocy i przedwzmacniacza o niższych niż dotychczas zniekształceniach, ze wzmacniaczem mocy i niższej impedancji wyjściowej, jest on w stanie zaoferować sygnał o stosunku sygnału do szumu, a także mocy, które wyróżniają go spośród innych propozycji tego typu. Wzmacniacz ten otwiera zupełnie nowy rozdział w historii firmy Accuphase.

Korzystając z wyjątkowych technologii zastosowanych w topowym wzmacniaczu zintegrowanym E-600, jak i E-470, wzmacniaczu o wyższej od E-370 mocy wyjściowej, firma przygotowała całkowicie nowy model, różniący się niemal we wszystkim od swojego poprzednika, wzmacniacza E-360. To wzmacniacz zintegrowany, który definiuje na nowo tę kategorię urządzeń, zarówno pod względem osiągów technicznych, jak i dźwięku. Sekcje przedwzmacniacza i końcówki mocy, choć umieszczone w jednej obudowie, są całkowicie niezależne, co pozwala wykorzystać w pełni ich potencjał – wzmacniacz ten jakością dźwięku może rywalizować z systemami dzielonymi. Przez proste przyciśnięcie guzika „Power In” wzmacniacz dzielony jest na dwa niezależne urządzenia.

W sercu przedwzmacniacza znajdziemy układ, który wyróżnia Accuphase’a spośród wszystkich innych producentów – analogowy układ regulacji siły głosu AAVA, „pożyczony” od wzmacniacza E-600, zmniejszający poziom szumów do absolutnego minimum.

Układ wzmacniacza mocy zbudowano z wykorzystaniem najnowszej generacji układu zbalansowanego typu „instrumentation amplifier”. Układ ten w wyjątkowo efektywny sposób minimalizuje szumy i pozwala na perfekcyjnie stabilną pracę. W wyniku tych zabiegów stosunek sygnału do szumu został poprawiony o kolejne 3 dB. Innym, robiącym wrażeniem przykładem perfekcji jest zastosowanie przełączników typu MOS-FET zamiast przekaźników, stosowanych do zabezpieczenia układu wzmacniacza przed zwarciem i przesterowaniem. Poprawiło to własności układu, a także przedłużyło jego niezawodność.

Stereofoniczna końcówka mocy została zaprojektowana tak, aby impedancja wyjściowa była na ekstremalnie niskim poziomie, co dało niewiarygodnie wysoki poziom tłumienia wyjścia – 400. Dzięki temu wzmacniacz jest w stanie wysterować z łatwością dowolne kolumny, kontrolując od początku do końca ich działanie. Bipolarne tranzystory wyjściowe, zaaranżowane w równoległym układzie push-pull poprawiają pracę wzmacniacza z obciążeniem niskimi impedancjami, dając aż 150 W przy 4 Ω.

Sekcja przedwzmacniacza

W selektorze wejść zastosowano hermetycznie zamknięte przekaźniki zaprojektowane do pracy w ciężkich warunkach przemysłu telekomunikacyjnego. Sterowane są one układami logicznymi w specjalnie przygotowanej konfiguracji, ułatwiającej integrację rozbudowanego systemu, w tym źródeł z wyjściami zbalansowanymi, które są bardziej odporne na zakłócenia niż wyjścia RCA. Indywidualne przełączniki zmieniające fazę absolutną wejść XLR pozwalają na zmianę pinów „gorących” z 2 na 3 i odwrotnie. Wzmacniacz akceptuje dwie opcjonalne karty, dodatkowo poprawiające jego funkcjonalność. Jedną z nich jest płytka Digital Input Board DAC-40 z przetwornikiem cyfrowo-analogowym, w tym z wejściem USB. Przycisk DAC pozwala użytkownikowi wybrać wejście cyfrowe z tej płytki. Częstotliwość próbkowania i synchronizacja między nadajnikiem i odbiornikiem ukazywane są na wyświetlaczu wzmacniacza.

Z kolei płytka przedwzmacniacza gramofonowego AD-30 pozwala na podłączenie gramofonu z wkładką MM lub MC. Wybór między nimi możliwy jest za pośrednictwem przycisku na przedniej ściance wzmacniacza. Komplet uzupełnia dedykowany wzmacniacz słuchawkowy, optymalizowany pod kątem wysokiej klasy słuchawek. Przełączenie selektora „speakers” w pozycję OFF pozwala na cieszenie się tylko dźwiękiem słuchawek.

Układ AAVA (Accuphase Analog Vari-gain Amplifier)

• Stosowany wcześniej w przedwzmacniaczach Accuphase układ AAVA został przeprojektowany pod kątem niższych szumów.

• Niskoszumna wersja AAVA w E-470 została zbudowana z 18 równoległych sekcji buforowania i zamiany I/U. Pozwoliło to zmniejszyć impedancję o połowę, co dało niższe szumy. Sekcja wejściowa wyposażona jest w pięć wzmacniaczy buforujących, gwarantujących łatwe wysterowanie następnych sekcji.

• Wyeliminowanie problemów z niezrównoważeniem kanałów.

• Wyświetlacz w precyzyjny sposób wskazuje wybrane wzmocnienie.

• AAVA pozwala zachować bardzo niskie szumy, zniekształcenia, wyrównaną charakterystykę częstotliwościową przy dowolnym położeniu gałki siły głosu.

• Kontrola tłumienia i balansu także prowadzone są w układzie AAVA, co pozwoliło wyeliminować dodatkowe układy.

• Odpowiednia kombinacja konwerterów I-U daje 65 536 możliwych poziomów siły głosu.

Końcówka mocy

Pokaźny zasilacz i znacznie większy niż by to wynikało z obliczeń transformator toroidalny, wraz z kondensatorami o dużej pojemności (2 x 30 000 μF) dają stabilne zasilanie. Przycisk POWER IN i osobne wyjścia z przedwzmacniacza i wejścia na wzmacniacz mocy pozwalają na niezależny dostęp do sekcji przedwzmacniacza i końcówki mocy. Można więc w łatwy sposób wypróbować działanie zewnętrznego przedwzmacniacza lub zewnętrznej końcówki mocy, np. do systemu bi-amping.

Przełączniki półprzewodnikowe MOS-FET użyte zostały w miejscu, w którym zwykle mamy przekaźniki – w układach zabezpieczających. Wydłużono w ten sposób żywotność urządzenia. Eliminacja mechanicznych przełączników ze ścieżki sygnału dodatkowo poprawia jakość dźwięku.

Końcówki mocy push-pull, z równolegle podłączonymi parami tranzystorów są w stanie oddać wysoki prąd w krótkim czasie: 150 W na kanał przy 4 Ω i 100 W przy 8 Ω. Dwie pary dużych zacisków głośnikowych (A/B) akceptują końcówki bananowe i widełki i są przystosowane do zasilania kolumn w bi-wiringu. Metalowe, złocone płytki łączą bezpośrednio wyjście wzmacniacza i zaciski, wprowadzając minimalne straty sygnału.

Zbalansowany układ sprzężenia zwrotnego działa zarówno w gałęzi dodatniej sygnału, jak i w masie. Układ podłączony jest tuż przed gniazdami wyjściowymi, gwarantując niską impedancję i wysokie tłumienie wyjścia („damping factor”). Specjalnie pod tym kątem przeprojektowana została płytka z układem sprzężenia zwrotnego.

Analogowy wskaźnik mocy wyjściowej wyposażono w podświetlanie diodami LED, co znacząco poprawia jego długowieczność. Wskaźniki dają poczucie obcowania z produktem wysokiej klasy i są użyteczne przy odsłuchach. Jakość dźwięku poprawiona została także przez postawienie wzmacniacza na nóżkach z żeliwa.
