Zestaw do samodzielnego montażu. Wzmacniacz w wersji stereo, oparty na aplikacji układu TDA7294.

Poprzez montaż dodatkowego rezystora zestaw pracuje w układzie mostkowym jako 1x150W.

Zawiera mostek 10A i kondensatory filtrujące 2x10000uF. Zalecany transformator 200W 2x22V.

Max napięcie zasilania symetryczne  ±40V

Zalecane napięcie pracy                    ±28-35V

Impedancja głośnika                       od 4 Ω

Max moc muzyczna                       2x100W

Max RMS                                        2x70W

Zniekształcenia                               THD <1%

Pasmo przenoszenia ( -3dB )          od 16 do 22 KHz.

Wymiary płytki 146mm x 60mm. Zestaw zawiera komplet elementów, płytke i schemat.

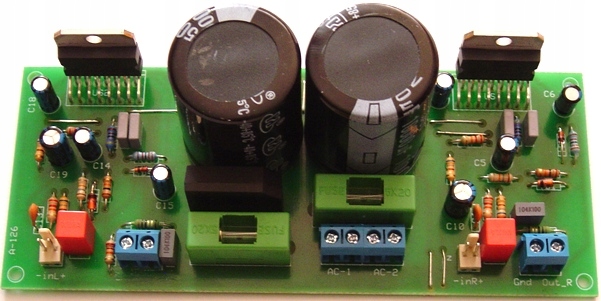

Zdjęcie przedstawia układ po zmontowaniu.
