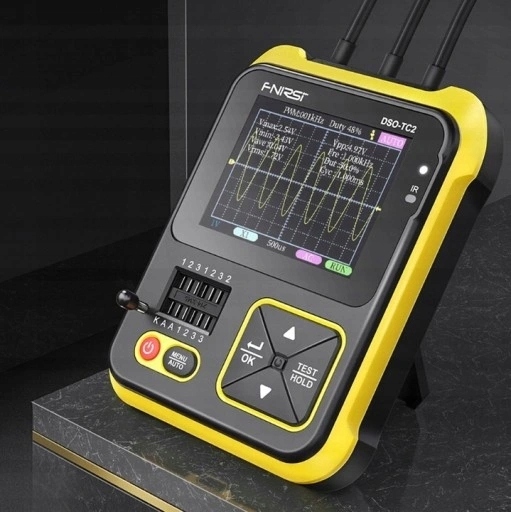

Dziesięć produktów w pomysłowy sposób integruje oscyloskop cyfrowy, tester elektroniczny, generator odbioru PWM i inne funkcje w jednym. Zastosowany w kolorowy kolorowy wyświetlacz TFT z matrycą punktową. Wbudowana ładowalna bateria litowa. Zapewnij dodatkowe funkcje użytkowników o standardowej średnicy. Jeśli jesteś tym zainteresowany, przyjdź i pokaż, nie zawiedzie Cię.

Cechy:

Funkcja 2 w 1: Dziesięć produktów w pomysłowy sposób integruje oscyloskop cyfrowy, tester efektów elektronicznych, generator odbioru PWM i inne funkcje w jednym.

Produkt ten jest szczególnie podobny do sprawdzenia parowania tranzystorów, sprawdzania mieszanych elementów montowanych powierzchniowo i bezsłownych oraz wstępnego ekranu elementów małych partii.

Oscyloskop ma próbkowania w rzeczywistości rzeczywistej 2,5 MS/si pasmo 200 kHz.

Dzięki prostym funkcjom (pojedynczy, normalny, automatyczny) można przejść swobodnie zarówno do okresowych sygnałów analogowych, jak i aperiodycznych częstotliwości charakterystycznych.

Można zastosować sygnał napięciowy do ±400V, ma zastosowanie.

Wykorzystanie w systemie jednoprzyciskowego AUTO, zmierzony przebieg może być wykorzystany bez sprawdzania funkcji.

Niezależne źródło sygnału testowego fal PWM 80 kHz / 5,0 V z włączonym cyklem pracy.

Ten przyrząd może automatycznie identyfikować i mierzyć różne tranzystory. W tym tranzystory NPN, tranzystory polowe z kanałami N i P, tranzystory polowe połączeniowe, diody, diody podwójne, tyrystory itp. elementy pasywne, takie jak rezystory, cewki indukcyjne, kondensatory itp.

Automatyczne ustalenie równorzędnych pinów

Dane techniczne:

Materiał: ABS

Typ: bez adaptera

Wyświetlacze: kolorowy ekran 2,4 cala z podświetleniem

Bateria: 1 * bateria litowa, 1500 mAh (w zestawie)

Ładowanie: USB typu C, 5 V

Rozmiar opakowania: 140 * 125 * 55 mm / 5,5 * 4,9 * 2,2 cala

Specyfikacje oscyloskopu:

Częstotliwość próbkowania w czasie rzeczywistym: 2,5 MS/s

Pasmo analogowe: 0-200kHz

Rezystancja wejściowa: 1MΩ

Sprzężenie: AC/prąd stały

Zakresy wytrzymałości testowej:

Sonda 1:1: 80Vpp (±40V)

Sonda 10:1: 800Vpp (±400V)

Czułość pionowa: 10mV/Div~10V/Div (w krokach 1-2-5)

Przemieszczenie w pionie: droga, ze wskazaniem

Zakresy poziomej podstawy czasu: 10us/Div~500s/Div (w krokach 1-2-5)

Tryb poprzeczny: standardowy, standardowy, wewnętrzny

Typ tygrysa: rosnąca krawędź. opadająca krawędź

Poziom uregulowania: poziom, ze wskazaniem

Zamrożenie przebiegu: tak (funkcja HOLD)

Pomiar automatyczny: maksymalny, minimalny, średni, rms, peak-to-peak, ogólny, okres, cykl pracy

Wyjście PWM: FRQ: 0~80KHz, cykl pracy: 0~100%, amplituda: 5.0V

Dane techniczne testera układu elektronicznego:

Zakresy pomiaru pojemności: 25pF~100mF (wartość pojemności, współczynnik strat Vloss)

Zakresy pomiarowe rezystancji: 0,01Ω~50MΩ

Zakres pomiarowy indukcyjności: 10uH~1000uH

Zakres pomiarowy parametrów: 0,1~4,5V

Napięcie wyjściowe: 0 ~ 16 V

Wyjście PWM: 1,5 KHz~9,99 MHz

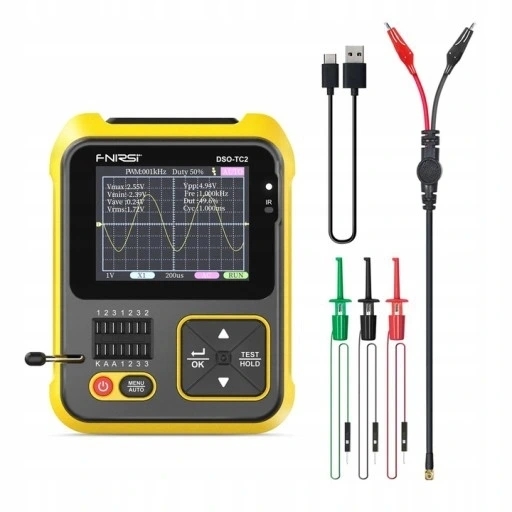

Bez listy kolejnych adapterów:

1 * tester

1 * kabel typu C;

3 * hak testowy

1 * sonda
