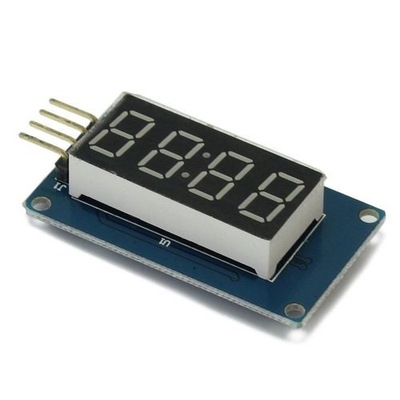

Wyświetlacz LED 4 cyfry + sterownik TM1637
Nierzadko matryce LCD są drogie i skomplikowane w użyciu, a zwykłe wyświetlacze siedmiosegmentowe wymagają wielu wolnych pinów naszego mikrokontrolera oraz implementacji multipleksowania w programie. Moduł wyświetlacza siedmiosegmentowego z układem TM1637 rozwiązuje problem z brakującymi pinami oraz uprości nasz kod. Do uruchomienia wyświetlacza, oprócz zasilania i masy, potrzebne będą tylko dwa piny (dane i zegar).
Protokół komunikacyjny TM1637 jest bardzo podobny do interfejsu I2C i jego implementacja w naszym kodzie nie powinna sprawić dużych problemów. Jednak popularność tego układu jest na tyle duża, że początkujący programiści i elektronicy mogą wybierać spośród mnóstwa bibliotek dostępnych w Internecie. Oczywiście bez problemu znajdziemy również te współpracujące ze środowiskiem Arduino.
Zastosowań tego układu jest naprawdę sporo. Czterocyfrowy wyświetlacz pozwoli nam na zbudowanie zegara, licznika czy będzie również pomocny w wyświetlaniu danych pochodzących np. z termometru, czujnika ciśnienia oraz wielu innych sensorów.
- Wymiary: 42x24x12 mm
- Napięcie zasilania: 3V-5V
- Pobór prądu: do 80 mA
- Temperatura pracy: -10 – 80C
- Rozmiar cyfry: 0.36’’
- Kolor LED: czerwony
- Interfejs komunikacyjny: TM1637
- Dwukropek
- Programowa regulacja jasności (8 progów)
- Otwory montażowe (M2)
