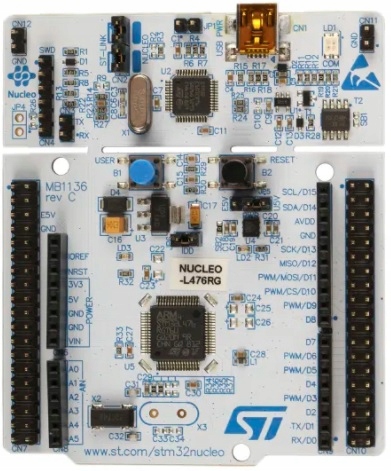

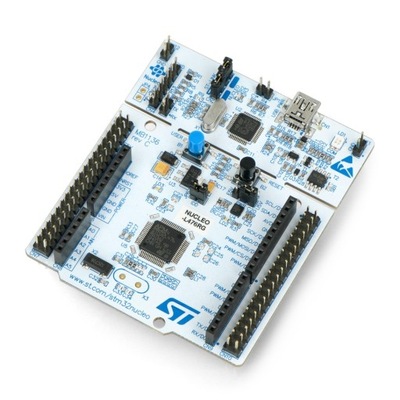

STM32 Nucleo-64 to seria zestawów ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-pinowych.
Zestawy Nucleo-64 posiadają dwa złącza rozszerzeń: jedno zgodne z Arduino Uno, drugie ST Morpho.
Specyfikacja zestawu:
1. Mikrokontroler STM32L476RGT6:
- Rdzeń: Cortex-M4
- Maksymalne taktowanie: 80 MHz
- Pamięć Flash: 1 MB
- Pamięć SRAM: 128 kB
- DMA: 14 kanałów
- Interfejsy: 1 x CAN, 3 x I2C, 3 x SPI, 1 x Quad SPI, 1 x I2S, 5 x UART / USART, 1 x LPUART, 2 x SAI, 1 x SWPMI, 1 x IRTIM, 1 x USB OTG, 1 x Kontroler LCD, 24 x Wejścia dotykowe pojemnościowe
- Interfejsy analogowe: 3 x ADC 16 bit, 2 x DAC 12 bit, 2 x Ultra Low-Power Comparators, 2 x Wzmacniacz operacyjny
- 4 x Filtry cyfrowe
- Timery: 2 x 32 bit (4 kanały), 2 x 16 bit (6 kanałów), 2 x 16 bit (4 kanały), 1 x 16 bit (2 kanały), 2 x 16 bit (1 kanał), 2 x 16 bit Basic, 2 x 16 bit Low-Power, 1 x RTC, 1 x SysTick, 2 x Watchdog
- RNG
- CRC
- Większość GPIO toleruje 5 V
2. Oscylator RTC 32,768 kHz
3. Wbudowany programator / debugger ST-Link V2:
- Złącze mini USB
- Możliwość pracy jako oddzielny programator z wyjściem SWD
4. Zasilanie:
- Z mini USB
- Z zewnętrznego źródła zasilania 5 lub 3,3 V
5. Trzy diody LED:
- Komunikacja USB
- Zasilanie
- Dioda użytkownika
6. Przyciski:
- Reset
- Użytkownika
7. Płytka zgodna z ARM mbed
Opis mikrokontrolera STM32L476RGT6:
https://www.st.com/en/microcontrollers-microprocessors/stm32l476rg.html
Opis płytki:
https://www.st.com/en/evaluation-tools/nucleo-l476rg.html
STM32 Nucleo-64 boards User Manual:
https://www.st.com/resource/en/user_manual/dm00105823-stm32-nucleo64-boards-mb1136-stmicroelectronics.pdf

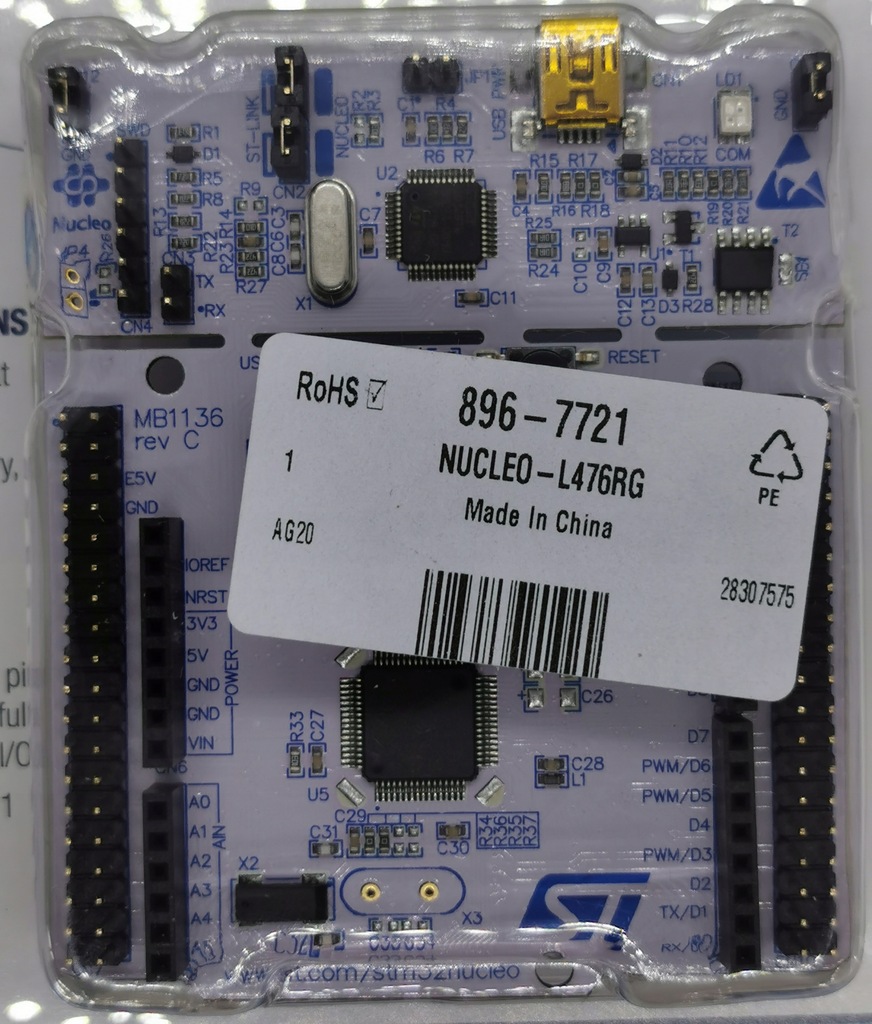

Aktualnie zestaw NUCLEO-L476RG pakowany jest w pudełko z kartonu.
