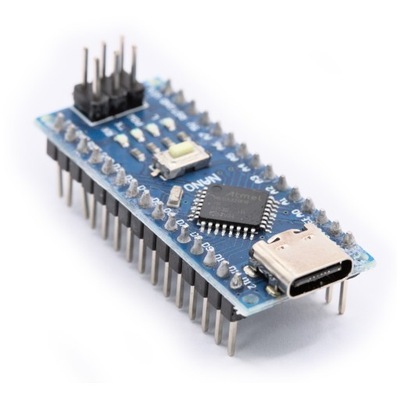

Arduino Nano V3 - wysokej jakości klon z procesorem Atmega328
Uwaga! W jednym zamówieniu wysyłamy jeden kabel USB niezależnie od ilości zamówionych Nano; jeśli potrzeba kabla do każdego z zamówionych egzemplarzy, prosimy o informację w uwagach do zamówienia.
Nano to jedna z najpopularniejszych płytek do physical computing, czyli eksperymentów łączących programowanie, mechanizmy, czujniki i robotykę. Oferowana płytka jest w pełni kompatybilna z oryginalnym Arduino i może współpracować z wszystkimi znanymi shieldami.
Zalety Nano V3:
- Do tworzenia oprogramowania służy m.in. doskonałe darmowe oprogramowanie Arduino IDE
- Programy wgrywa się z komputera poprzez zwykły kabel USB
- Mały rozmiar płytki sprawdza się w robotyce, animatronice, dronach, modelach pojazdów
- Pasuje do projektu CNC Shield jako kontroler 3-osiowej cyfrowej obrabiarki.
Zawartość oferty:
- Płytka Nano V3 z wlutowanymi pinami, w antystatycznym opakowaniu
- Przewód USB mini (30cm)
Załączone poniżej zdjęcia są wykonane przez nas i przedstawiają oferowany produkt (jeden z testowanych egzemplarzy). Do infografik wykorzystaliśmy egzemplarz bez wlutowanych pinów, natomiast przedmiotem tej oferty jest egzemplarz z wlutowanymi pinami.
Instalacja
Arduino IDE obsługuje płytkę bez dodatkowych wymagań, należy ją zidentyfikować jak poniżej:
- Tools->Boards->AVR Boards->Arduino Nano
- Tools->Processor->Atmega328P (Old Bootloader)
Jeżeli w systemie nie ma zainstalowanego sterownika dla CH340 i Arduino IDE nie widzi portu, proszę skorzystać z:
- dla Windows: http://www.wch.cn/download/CH341SER_EXE.html lub https://www.driverscape.com/download/usb-serial-ch341
- dla Linux: https://0xsuk.github.io/posts/2022-07-19-how-to-install-ch340-on-ubuntu-22.04/
Parametry techniczne:
- Procesor Atmega328PB-AU
- Konwerter CH340
- Taktowanie 16Mhz
- Logika: 5V
- 32kB pamięci Flash
- EEPROM 1kB
- SRAM 2kB
- Porty I/O; 14
- Piny PWM: 6 (a maksymalnie nawet 9 przy wykorzystaniu pinów D0/D1/D2)
- Maksymalne obciążenie prądowe pinów: 40mA chwilowo lub 20mA w sposób ciągły
- Maksymalne sumaryczne obciążenie na wszystkich pinach: 200mA
- Złącze USB mini-B do programowania bezpośrednio z komputera
- Złącze ISP6 do programowania programatorem
- Wymiary płytki: 43 x 18 mm
- Masa: 6 gram
Opcje zasilania (nie stosować dwóch jednocześnie):
- 5V przez USB
- 5 - 5.5V przez pin 5V, wyłącznie ze stabilizowanego źródła
- 7-9V przez VIN (teoretycznie do 12V, ale zalecamy mniej ze względu na możliwość przegrzania się stabilizatora - to samo dotyczy oryginalnego Nano)
Uwaga! Nie należy używać Nano jako zasilacza dla zewnętrznych elementów lub urządzeń - dotyczy to zwłaszcza serw, silników, przekaźników. Może to spowodować przepalenie regulatora napięcia i/lub samego mikroprocesora, a w przypadku zasilania z USB komputera/laptopa może spowodować uszkodzenie kontrolera USB na płytce i portu USB na płycie komputera/laptopa.
Radzimy zasilać elementy i urządzenia podłączone do Nano z zewnętrznego źródła zasilania (z zachowaniem wspólnej masy), a pinów Nano używać wyłącznie do podawania sygnału sterującego. Bezpośrednio z pinów Nano można ewentualnie zasilać małą diodę LED poprzez zabezpieczający rezystor.
