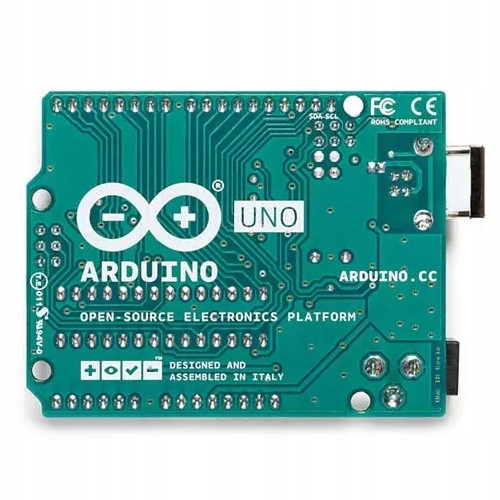

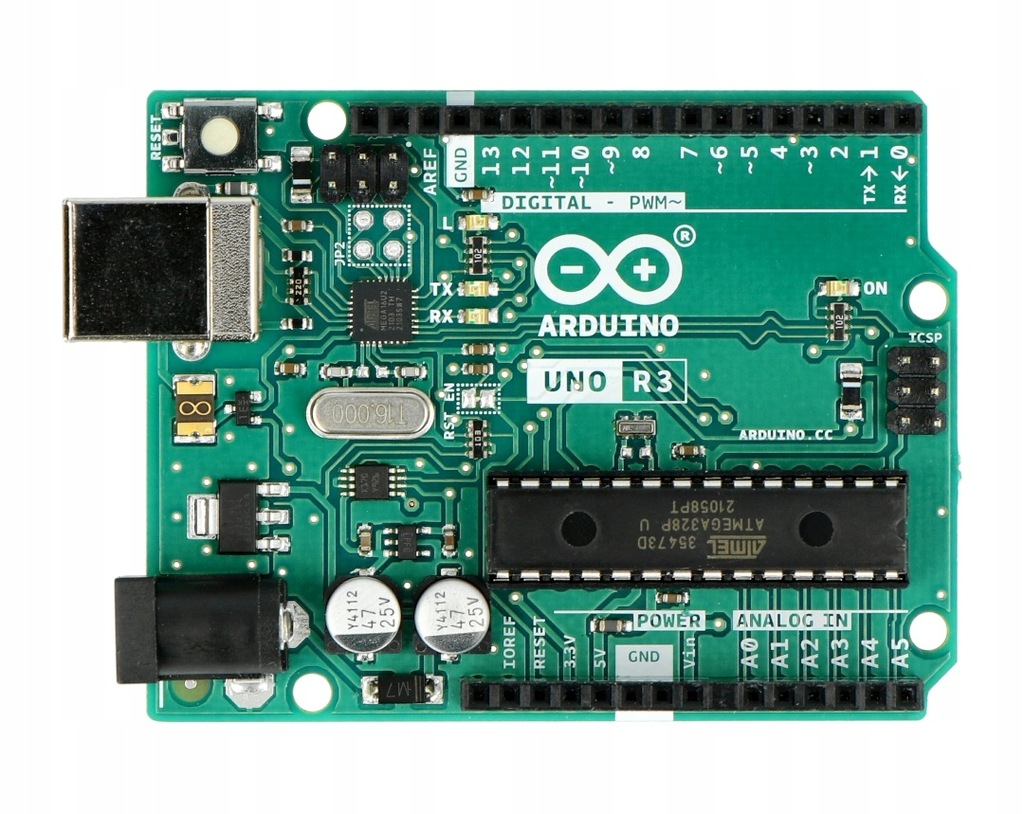

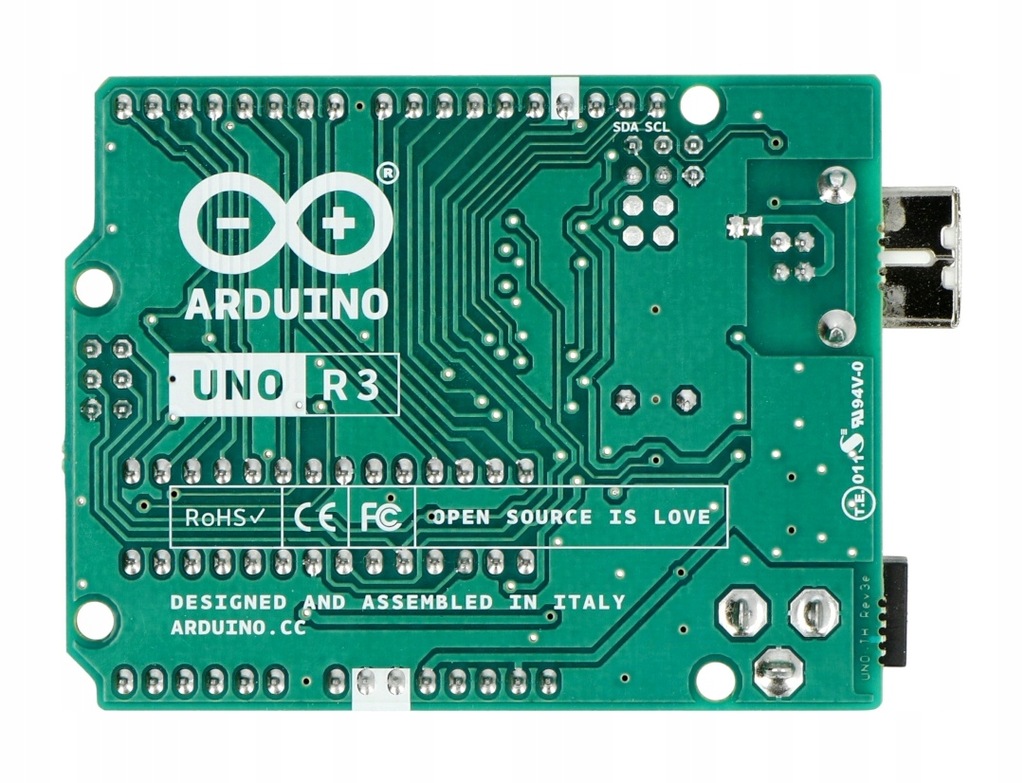

Arduino Uno Rev3
Dane techniczne:
- mikrokontroler: ATmega328P
- Napięcie robocze: 5V
- Napięcie wejściowe (zalecane): 7-12V
- Napięcie wejściowe (limit): 6-20V
- Cyfrowe piny wejścia/wyjścia: 14 (z czego 6 zapewnia wyjście PWM)
- Cyfrowe piny wejścia/wyjścia PWM: 6
- Piny wejścia analogowego: 6
- Prąd stały na pin we/wy: 20 mA
- Prąd stały dla styku 3,3 V: 50 mA
- Pamięć flash: 32 KB (ATmega328P), z czego 0,5 KB używane przez program ładujący
- SRAM: 2 KB (ATmega328P)
- EEPROM: 1 KB (ATmega328P)
- Szybkośc zegara: 16MHz
- LED_BUILTIN: 13
- Długość: 68,6 mm
- Szerokość: 53,4 mm
- Waga: 25 gr
Arduino Uno to płytka mikrokontrolera oparta na ATmega328P ( datasheet ). Posiada 14 cyfrowych styków wejścia/wyjścia (z których 6 może być używanych jako wyjścia PWM), 6 wejść analogowych, rezonator ceramiczny 16 MHz (CSTCE16M0V53-R0), złącze USB, gniazdo zasilania, nagłówek ICSP i przycisk resetowania . Zawiera wszystko, co potrzebne do obsługi mikrokontrolera; po prostu podłącz go do komputera za pomocą kabla USB lub zasil go za pomocą zasilacza AC-DC lub baterii, aby rozpocząć. Możesz majstrować przy swoim Uno, nie martwiąc się zbytnio o zrobienie czegoś złego, w najgorszym przypadku możesz wymienić chip za kilka dolarów i zacząć od nowa.
„Uno” oznacza po włosku jeden i zostało wybrane z okazji wydania oprogramowania Arduino (IDE) 1.0. Płyta Uno i wersja 1.0 oprogramowania Arduino (IDE) były referencyjnymi wersjami Arduino, które teraz ewoluowały do nowszych wersji. Płytka Uno jest pierwszą z serii kart USB Arduino i modelem referencyjnym dla platformy Arduino; obszerną listę aktualnych, przeszłych lub przestarzałych płyt można znaleźć w indeksie płyt Arduino.
