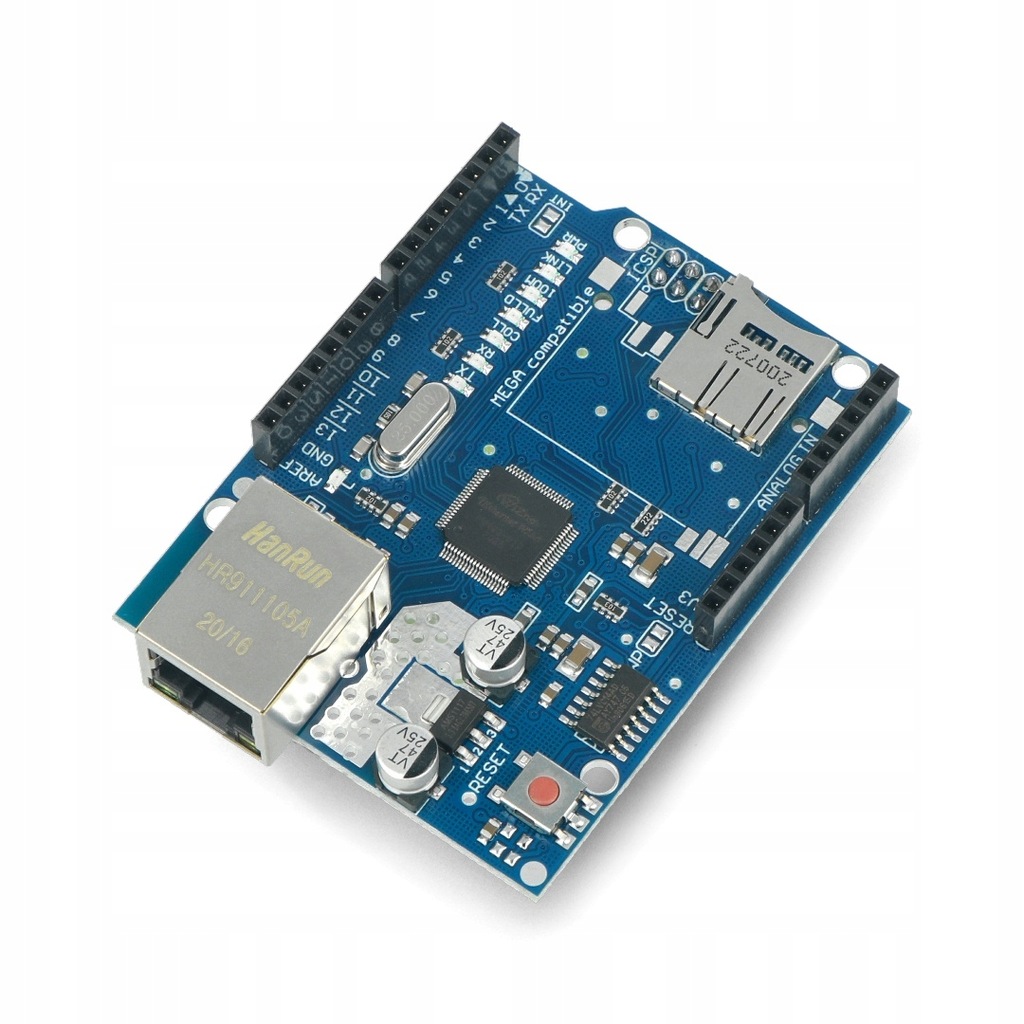

ETHERNET SHIELD W5100 DLA ARDUINO CZYTNIK KART

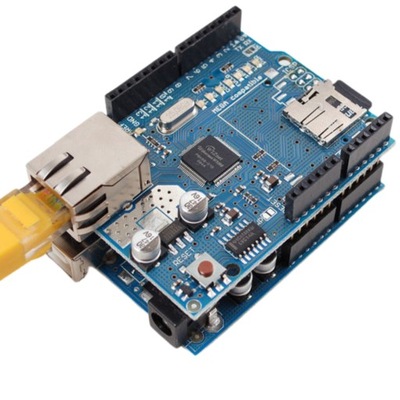

Wykorzystywany jest jako rozszerzenie sprzętowe dla Arduino Uno, Mega2560 itp - umożliwia w łatwy sposób na podłączenie do sieci LAN i przesyłanie danych
Shield wyposażony jest w gniazdo karty microSD
Dane techniczne:
- Zasilanie: 5V ( z Arduino )
- Kontroler Ethernet: Wiznet W5100
- Bufor 16K
- Komunikacja z Arduino: SPI
- Prędkość transmisji: 10/100 Mb/s
- Slot na kartę microSD
- Wbudowany stabilizator AMS 3,3V
- Pobór prądu ~10 mA
- Wymiary: 74x54x29 mm
- Długość pinów~ 9,5mm
Ważne:

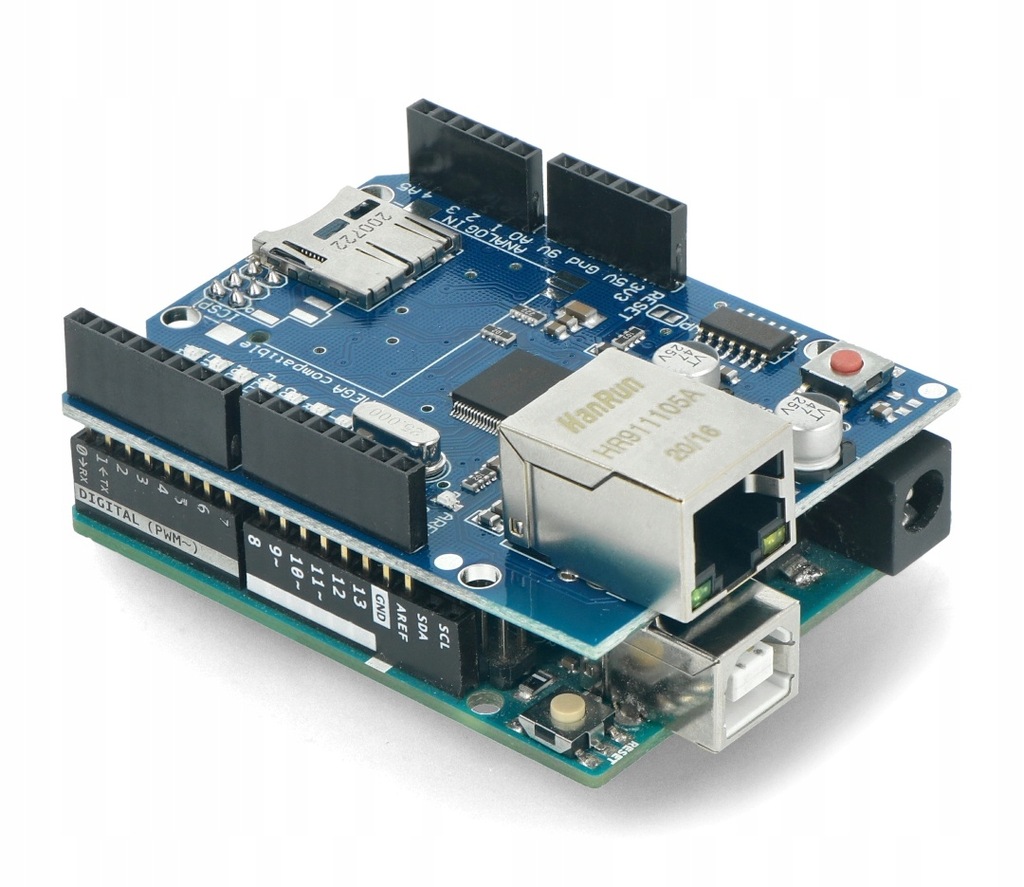

Długość pinów w Shieldzie nie jest przypadkowa - zwróć uwagę podczas montażu, aby dolne piny Gniazda LAN ( miejsce ich lutowania ) nie stykały się z Gniazdem USB Arduino Uno / Mega - zalecamy skrócić wystające piny oraz odizolować je np. taśmą izolacyjną.
Opis wskazań diod LED:
- TX: Wysyłanie danych
- RX: Odbieranie danych
- COLL: Kolizja w sieci
- FULLD: Połączenie Full Duplex
- 100M: Dygnalizacja prędkości transmisji 100 Mb/s (led wyłączona oznacza 10 Mb/s)
- LINK: Status podłączenia w sieci i sygnalizacja ruchu sieciowego
- PWR: Syngnalizuje zasilanie modułu
